رله کنترل فاز و نقش حیاتی آن در تابلو برق صنعتی

در سیستم های برق صنعتی، ایمنی، پایداری و تداوم عملکرد تجهیزات از اهمیت بسیار بالایی برخوردار است. تابلو برق به عنوان قلب سیستم توزیع و کنترل انرژی الکتریکی در کارخانه ها و تأسیسات، وظیفه دارد تا جریان برق را به صورت ایمن، قابل اطمینان و کنترل شده به مصرف کننده های مختلف منتقل کند. در این میان یکی از اجزای بسیار حیاتی که نقش محافظتی و کنترلی را بر عهده دارد، رله کنترل فاز است. این تجهیز کوچک اما قدرتمند، مسئول پایش وضعیت سه فاز شبکه و جلوگیری از آسیب های ناشی از اختلالات فازی مانند جابجایی فاز، قطع فاز، یا عدم تعادل ولتاژ است. در ادامه با ما در آداک، شرکت تولید کننده تابلو برق صنعتی همراه باشید تا در این باره بیشتر بیاموزید.

اهمیت پایداری فاز در شبکه سه فاز

در مدارهای سه فاز، هماهنگی و توازن میان سه فاز اصلی‌ترین شرط عملکرد صحیح تجهیزات است. به عنوان مثال موتورهای القایی سه فاز، تنها در صورتی به درستی عمل می‌کنند که توالی فازها و مقدار ولتاژ هر فاز دقیق و برابر با مقدار نامی طراحی شده باشد. کوچک‌ترین اختلاف ولتاژ بین فازها می‌تواند باعث ایجاد جریان‌های نامتعادل در سیم‌پیچ‌ها شود که نتیجه آن افزایش دمای موتور و در نهایت سوختن آن است. همچنین در صورت جابجایی ترتیب فازها، جهت چرخش موتور تغییر می‌کند که ممکن است در فرآیندهای صنعتی خسارات سنگینی به بار آورد. از این رو استفاده از یک رله کنترل فاز برای نظارت دقیق بر شرایط فازها، امری اجتناب ناپذیر است.

تعریف و عملکرد رله کنترل فاز

رله کنترل فاز یا Phase Control Relay تجهیزی است که وظیفه دارد پارامترهای حیاتی شبکه سه فاز را تحت نظر بگیرد. این پارامترها شامل وجود هر سه فاز، توالی صحیح فازها و همچنین تعادل ولتاژ میان آنهاست. در صورت بروز هرگونه اختلال در این شرایط، رله کنترل فاز سیگنال خروجی خود را تغییر داده و فرمان قطع مدار یا توقف عملکرد تجهیزات را صادر می‌کند تا از آسیب های احتمالی جلوگیری شود.

رله کنترل فاز معمولاً دارای دو ترمینال ورودی برای دریافت سه فاز شبکه و یک خروجی کنترلی است که به مدار فرمان متصل می‌شود. عملکرد آن به گونه‌ای طراحی شده است که اگر ولتاژ یکی از فازها قطع شود یا توالی فازها اشتباه باشد، بلافاصله رله عمل کرده و مدار را از کار می‌اندازد. در بسیاری از مدل‌های پیشرفته، این رله‌ها قادرند حتی اختلاف ولتاژهای کوچک میان فازها را تشخیص دهند و در صورت عبور از حد مجاز هشدار دهند.

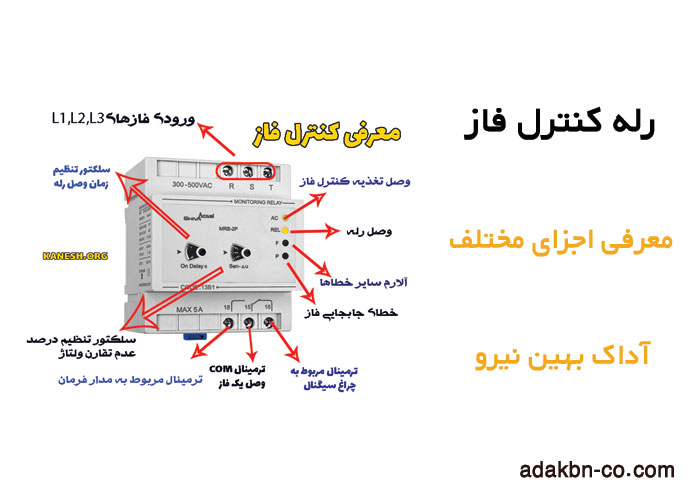

ساختار داخلی و نحوه عملکرد الکترونیکی

رله کنترل فاز از بخش های مختلفی تشکیل شده است که شامل مدار ورودی ولتاژ سه فاز، مدار آشکارسازی توالی فاز، مدار تشخیص افت ولتاژ، مدار مقایسه و در نهایت رله خروجی است. در مرحله اول، سیگنال ولتاژ سه فاز از طریق مدار ورودی به مدار مقایسه وارد می‌شود. در این قسمت، اختلاف میان فازها و ترتیب آنها با مقادیر استاندارد مقایسه می‌شود. اگر تفاوتی مشاهده شود، مدار فرمان به سرعت سیگنال خروجی را قطع می‌کند.

بعضی از مدل های پیشرفته تر رله کنترل فاز دارای پردازنده داخلی هستند که می توانند داده ها را به صورت دیجیتالی پردازش کنند. این نوع رله ها علاوه بر دقت بالا، قابلیت تنظیم آستانه هشدار، تاخیر زمانی و حتی اتصال به سیستم های مانیتورینگ صنعتی را دارند. چنین ویژگی هایی باعث شده است تا رله کنترل فاز نه تنها یک تجهیز حفاظتی بلکه بخشی از سیستم اتوماسیون هوشمند در تابلو برق باشد.

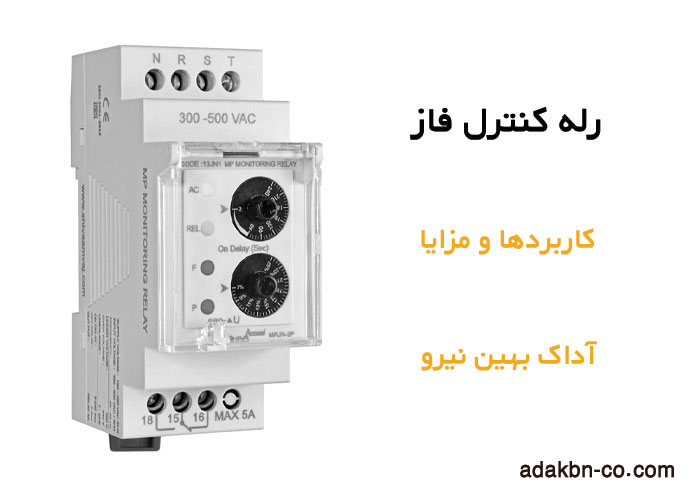

دلایل استفاده از رله کنترل فاز در تابلو برق

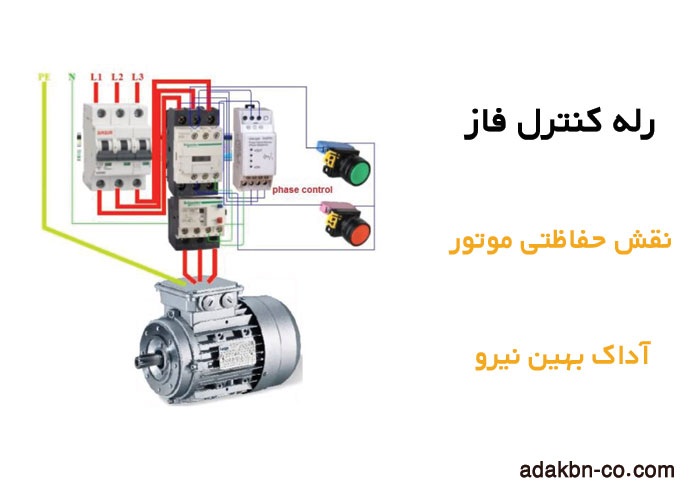

کاربرد رله کنترل فاز تنها به پایش فاز محدود نمی‌شود بلکه مزایای فراوانی را برای بهره بردار سیستم به همراه دارد. نخستین و مهم ترین دلیل، جلوگیری از سوختن موتورهای سه فاز است. در شرایطی که یکی از فازها دچار قطع شود، موتور به کار خود ادامه می‌دهد اما در حالت دو فاز کار می‌کند که این امر منجر به افزایش شدید جریان در دو فاز باقیمانده و در نهایت آسیب جدی به سیم پیچ موتور خواهد شد.

دومین مزیت رله کنترل فاز، تشخیص جابجایی فاز است. بسیاری از سیستم های دوار در جهت خاصی طراحی شده اند و تغییر جهت چرخش می تواند به فرآیند تولید یا انتقال نیرو صدمه بزند. در چنین شرایطی، رله کنترل فاز پیش از آنکه موتور شروع به کار کند، توالی فاز را بررسی کرده و در صورت ناصحیح بودن از روشن شدن موتور جلوگیری می کند.

از دیگر کاربردهای مهم این رله می توان به تشخیص عدم تعادل ولتاژ اشاره کرد. اختلاف ولتاژ میان فازها باعث افزایش جریان در برخی سیم پیچ ها و کاهش گشتاور در موتور می شود که در درازمدت عمر مفید تجهیزات را به شدت کاهش می دهد. رله کنترل فاز با نظارت دائمی بر ولتاژ فازها از بروز چنین حالتی جلوگیری می کند.

انواع رله کنترل فاز و ویژگی های آن ها

رله های کنترل فاز در مدل ها و انواع گوناگونی تولید می شوند که هر یک برای کاربرد خاصی مناسب هستند.

1. رله کنترل فاز ساده: این نوع از رله تنها به بررسی وجود هر سه فاز و ترتیب فازها می پردازد و در صورت بروز خطا مدار را قطع می کند.
2. رله کنترل فاز با تشخیص افت ولتاژ: این مدل قادر است در صورت افت ولتاژ در یکی از فازها، هشدار دهد یا خروجی را قطع کند.
3. رله کنترل فاز دیجیتال: این نوع رله با بهره گیری از مدارهای میکروپروسسوری، قابلیت تنظیم دقیق آستانه ها، زمان تاخیر و ارسال اطلاعات به سیستم مانیتورینگ را داراست.
4. رله کنترل فاز با نمایشگر LCD: در برخی تابلو برق های پیشرفته، از رله هایی استفاده می شود که مجهز به نمایشگر هستند و پارامترهای فاز را به صورت لحظه ای نشان می دهند.

انتخاب نوع مناسب رله کنترل فاز بستگی به حساسیت سیستم، نوع بار، و سطح اتوماسیون دارد.

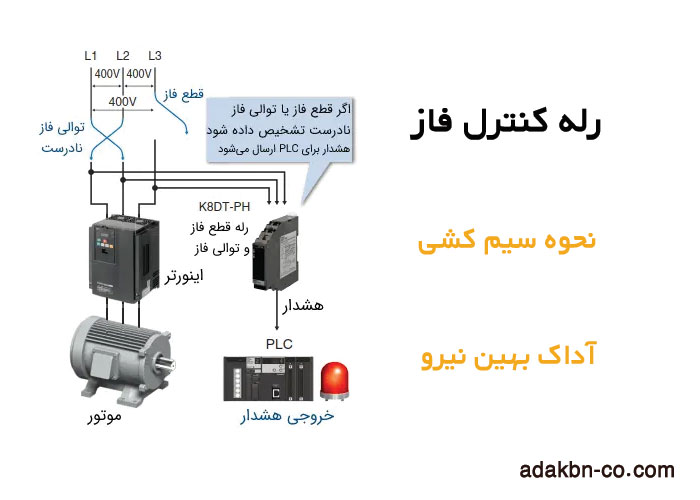

نحوه سیم بندی رله کنترل فاز در تابلو برق

اتصال صحیح رله کنترل فاز در تابلو برق یکی از نکات حیاتی در طراحی سیستم حفاظتی محسوب می شود. معمولاً سه فاز ورودی از طریق ترمینال های مخصوص به رله متصل می شوند. خروجی رله نیز به صورت یک کنتاکت باز یا بسته در مدار فرمان کنتاکتور قرار می گیرد. در صورت بروز هرگونه اختلال، کنتاکت خروجی تغییر وضعیت داده و کنتاکتور را قطع می کند.

بسیاری از مهندسان برق برای افزایش اطمینان، از تاخیر زمانی کوتاهی در عملکرد رله استفاده می کنند تا در صورت نوسانات لحظه ای ولتاژ، از قطع غیرضروری جلوگیری شود. این ویژگی در رله های دیجیتال به راحتی قابل تنظیم است.

همچنین بخوانید: تابلو برق فشار متوسط چیست؟

تأثیر رله کنترل فاز بر افزایش عمر تجهیزات

وجود رله کنترل فاز در مدار نه تنها باعث افزایش ایمنی سیستم می شود بلکه به طور مستقیم در افزایش عمر مفید تجهیزات الکتریکی نیز تأثیر دارد. زمانی که شرایط فازی همیشه تحت کنترل باشد، موتورهای سه فاز در حالت متعادل کار می کنند، دمای سیم پیچ ها ثابت می ماند و سایش مکانیکی قطعات کاهش می یابد. این موضوع در خطوط تولید بزرگ و سیستم های پیوسته اهمیت حیاتی دارد زیرا خرابی ناگهانی یک موتور می تواند منجر به توقف کل فرآیند شود.

تفاوت رله کنترل فاز با سایر رله های حفاظتی

رله کنترل فاز با وجود شباهت ظاهری به رله های دیگر مانند رله حرارتی یا رله ولتاژی، وظیفه متفاوتی دارد. رله حرارتی از موتور در برابر افزایش جریان ناشی از بار اضافی محافظت می کند، در حالی که رله کنترل فاز مانع از بروز مشکلات ناشی از ناپایداری ولتاژ یا جابجایی فاز می شود. از این رو در یک تابلو برق استاندارد، ترکیب این دو رله در کنار هم تضمین کننده ایمنی کامل موتور است.

نکات مهم در انتخاب رله کنترل فاز

در هنگام انتخاب رله کنترل فاز باید به نکاتی توجه کرد از جمله:

• ولتاژ نامی شبکه
• محدوده قابل تنظیم افت ولتاژ
• نوع خروجی (رله ای یا ترانزیستوری)
• زمان تاخیر عملکرد
• قابلیت تشخیص توالی فاز
• شرایط محیطی و دمای کاری

انتخاب نادرست می تواند موجب عملکرد ناپایدار سیستم و یا قطع بی دلیل مدار شود. بنابراین توصیه می شود از برندهای معتبر و دارای گواهینامه های صنعتی استفاده گردد.

رله کنترل فاز در سیستم های هوشمند و اتوماسیون

با پیشرفت فناوری در حوزه اتوماسیون صنعتی، رله های کنترل فاز نیز به سمت دیجیتال شدن حرکت کرده اند. امروزه بسیاری از مدل ها قابلیت اتصال به شبکه های صنعتی مانند Modbus را دارند و اطلاعات فازها را به سیستم کنترل مرکزی ارسال می کنند. این ویژگی به مهندسان اجازه می دهد تا از راه دور وضعیت شبکه را پایش کرده و در صورت بروز خطا اقدامات لازم را انجام دهند. در واقع رله کنترل فاز مدرن به یکی از اجزای هوشمند در تابلو برق های نسل جدید تبدیل شده است.

نگهداری و تست دوره ای رله کنترل فاز

همانند سایر تجهیزات الکتریکی، رله کنترل فاز نیز نیازمند بررسی و تست های دوره ای است. با گذشت زمان، تغییرات دمایی، ارتعاشات و گرد و غبار می توانند بر عملکرد آن تأثیر بگذارند. توصیه می شود به صورت دوره ای عملکرد رله بررسی و صحت قطع و وصل آن آزمایش شود. تمیز کردن ترمینال ها و اطمینان از محکم بودن اتصالات نیز از بروز خطاهای احتمالی جلوگیری می کند.

نتیجه گیری و خلاصه مطلب

رله کنترل فاز یکی از حیاتی ترین تجهیزات حفاظتی در تابلو برق های صنعتی به شمار می رود. این تجهیز با پایش دائمی وضعیت فازها از بروز خطاهای پرهزینه مانند سوختن موتور، تغییر جهت چرخش یا افت راندمان جلوگیری می کند. انتخاب صحیح، نصب اصولی و نگهداری منظم این تجهیز، ضامن پایداری و ایمنی کل سیستم برق صنعتی است.
