سنسورهای تابلو برق صنعتی

تابلوهای برق (Switchgear) به عنوان قلب سیستم های توزیع برق، مجهز به انواع سنسورهای پیشرفته هستند که وظیفه مانیتورینگ، حفاظت و کنترل سیستم را بر عهده دارند. این سنسورها با اندازه گیری پارامترهای مختلف الکتریکی و محیطی، امکان مدیریت بهینه و ایمن شبکه را فراهم می کنند. در ادامه در ابن مقاله از وبسایت آداک، سازنده تابلو برق صنعتی به بررسی دقیق و جامع این سنسورها می پردازیم. با ما همراه باشید و همچنین پیشنهاد می کنیم برای دریافت استعلام قیمت ساخت انواع تابلو برق و پست کمپکت و تجهیزات جانبی آن با ما تماس بگیرید.

انواع سنسورهای تابلو برق صنعتی

در تابلوهای برق صنعتی فشار ضعیف و متوسط، انواع و اقسام سنسورهای تابلو برق دیده می شود. در ادامه درباره هر کدام صحبت می کنیم:

1. سنسورهای اندازه گیری پارامترهای الکتریکی

1.1. ترانسفورماتورهای جریان (CT – Current Transformer)

ترانسفورماتورهای جریان (CT) دستگاه‌های اندازه‌گیری هستند که جریان الکتریکی بالا را به جریان پایین و قابل اندازه‌گیری تبدیل می‌کنند. این تجهیزات بر اساس اصل القای الکترومغناطیسی کار می‌کنند.

• وظیفه: اندازه گیری جریان الکتریکی عبوری از مدار
• محدوده کاری: از چند آمپر تا چند هزار آمپر

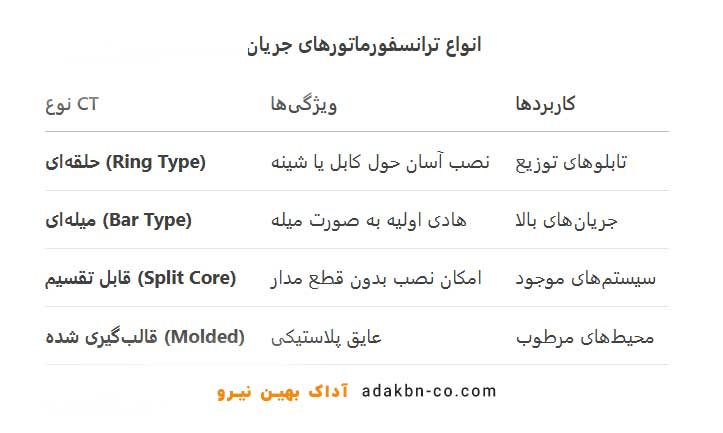

انواع ترانسفورماتور جریان در تابلو برق

• CT حلقه ای (Ring Type): نصب آسان حول کابل یا شینه
• CT میله ای (Bar Type): برای جریان های بالا
• CT قابل تقسیم (Split Core): مناسب برای نصب روی کابل های موجود

کاربردهای سنسور تابلو برق ترانسفورماتور جریان

• اتصال به آمپرمتر برای نمایش جریان
• تغذیه رله های حفاظتی
• ورودی به سیستم های اندازه گیری انرژی

1.2. ترانسفورماتورهای ولتاژ

این دستگاه با نام های (VT – Voltage Transformer یا PT – Potential Transformer) شناخته می شوند.

وظیفه آن کاهش سطح ولتاژ برای اندازه گیری و حفاظت و محدوده کاری مربوطه معمولا ولتاژ اولیه تا 1000V و ثانویه 110V یا 100V می باشد.

انواع ترانسفورماتور ولتاژ:

VT القایی (Inductive): رایج ترین نوع

VT خازنی (Capacitive): برای ولتاژهای بسیار بالا

از کاربردهای ترانسفورماتور ولتاژ می توان به اندازه گیری ولتاژ، تغذیه رله های حفاظتی و سنکرونیزاسیون در منابع چندگانه اشاره نمود.

1.3. سنسورهای توان و انرژی (Power & Energy Meters)

پارامترهای اندازه گیری شده:

• توان اکتیو (kW)
• توان راکتیو (kVAR)
• توان ظاهری (kVA)
• ضریب توان (PF)
• انرژی مصرفی (kWh)

فناوری های مورد استفاده در این سنسور:

• الکترومکانیکی: در کنتورهای قدیمی
• الکترونیکی: دقت بالا با نمایش دیجیتال
• هوشمند: قابلیت اتصال به سیستم های SCADA

1.4. سنسورهای فرکانس (Frequency Sensors)

وظیفه: اندازه گیری فرکانس شبکه (50Hz یا 60Hz)

کاربردهای سنسور فرکانس:

• کنترل ژنراتورها
• حفاظت در برابر نوسانات فرکانس
• سیستم های UPS

2. سنسورهای حفاظتی و تشخیص خطا

2.1. سنسورهای تشخیص اتصال زمین (Earth Fault Sensors)

RCD (Residual Current Device): برای جریان های نشتی کوچک

REF (Restricted Earth Fault): برای حفاظت موضعی

حساسیت آن از 30mA تا چند آمپر و کاربرد آن جلوگیری از برق گرفتگی و آتش سوزی است.

2.2. سنسورهای تشخیص قوس الکتریکی (Arc Fault Detection)

فناوری های به کار رفته در این سنسور شامل شنیداری (Acoustic)، تشخیص صداهای قوس نوری (Optical) و تشخیص نور قوس ترکیبی است. زمان قطع آن نیز کمتر از 10ms است.

2.3. سنسورهای اضافه بار حرارتی (Thermal Overload Sensors)

نحوه کار این سنسور اندازه گیری دمای هادی ها است. انواع آن شامل بی متال مکانیکی، الکترونیکی با دقت بالا است. کاربرد آن حفاظت از موتورها و ترانسفورماتورها است.

3. سنسورهای محیطی و شرایط فیزیکی

3.1. سنسورهای دما (Temperature Sensors)

نقاط نصب: روی باسبار، کلیدها، ترانسفورماتورها

انواع:

ترموکوپل: محدوده دمایی وسیع

RTD: دقت بالا

ترمیستور: حساسیت زیاد

کاربرد: فعال کردن سیستم های خنک کننده

3.2. سنسورهای رطوبت (Humidity Sensors)
وظیفه: جلوگیری از میعان و خوردگی

فناوری ها:

خازنی

مقاومتی

3.3. سنسورهای تشخیص دود و آتش (Smoke/Fire Detectors)
انواع:

یونیزاسیون

فتوالکتریک

کاربرد: اعلام خطر و قطع مدار

4. سنسورهای وضعیت مکانیکی

4.1. سنسورهای وضعیت کلید (Circuit Breaker Position Sensors)
انواع:

میکروسوییچ: مکانیکی

القایی: بدون تماس

خروجی: سیگنال دیجیتال (باز/بسته)

4.2. سنسورهای قفل درب (Door Interlock Sensors)

وظیفه: جلوگیری از دسترسی در حین کار

• فناوری ها:
• مغناطیسی
• مکانیکی

5. سیستم های ارتباطی و پروتکل ها

پروتکل های رایج:

• Modbus RTU/TCP
• Profibus
• IEC 61850

رابط های ارتباطی:

• RS485
• Ethernet
• WiFi

جمع بندی نهایی

سنسورهای تابلو برق فشار ضعیف نقش حیاتی در ایمنی، قابلیت اطمینان و بهره وری سیستم دارند. انتخاب سنسور مناسب باید بر اساس نیازهای پروژه، استانداردها و محیط نصب انجام شود. پیشرفت های اخیر در فناوری سنسورها، امکان پایش هوشمند و پیش بینی خرابی را فراهم کرده است. اگر نیاز به اطلاعات بیشتر درباره هر یک از سنسورها دارید، می توانید با کارشناسان آداک بهین نیرو تماس بگیرید. این شرکت با تولید انواع تابلو برق فشار ضعیف و متوسط حرفه ای آماده ارائه راهکارهای بهینه به شما عزیزان است.
