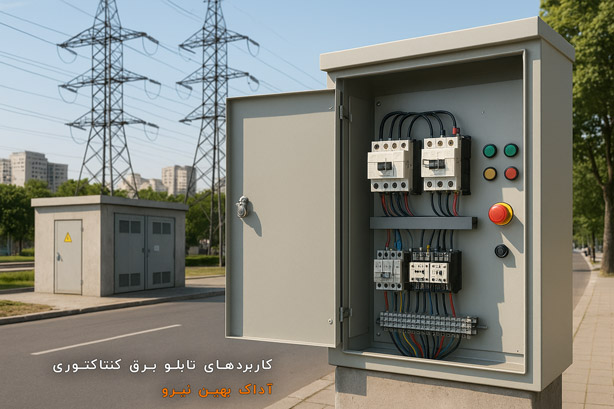

تابلو برق کنتاکتوری

تابلو برق کنتاکتوری یکی از کلیدی ترین بخش های سیستم های برق صنعتی است که نقش مهمی در کنترل و مدیریت تجهیزات الکتریکی دارد. این تابلوها با استفاده از کنتاکتور به عنوان قلب فرمان، امکان روشن و خاموش شدن ایمن و هوشمند دستگاه ها را فراهم می کنند و به دلیل انعطاف پذیری بالا، در کارخانه ها، ساختمان های بزرگ، خطوط تولید و حتی سیستم های کشاورزی به طور گسترده استفاده می شوند. اهمیت این تابلوها زمانی بیشتر مشخص می شود که نیاز به کنترل موتورها، محافظت از تجهیزات، اجرای اتوماسیون و تامین امنیت شبکه الکتریکی باشد زیرا طراحی درست تابلو برق کنتاکتوری می تواند از خسارت های سنگین جلوگیری کند و بهره وری سیستم را افزایش دهد.

در این مقاله بلاگ آداک، شرکت ساخت تابلو برق صنعتی به صورت کامل و سئو شده، تابلو برق کنتاکتوری را بررسی می کنیم، نحوه ساخت، کاربردها، مزایا، معایب، اجزای داخلی، طراحی اصولی و نکات مهم اجرا را توضیح می دهیم و تلاش می کنیم تصویری جامع از این تجهیز مهم الکتریکی ارائه دهیم.

ساختار تابلو برق کنتاکتوری

تابلو برق کنتاکتوری از مجموعه ای از اجزا و قطعات تشکیل شده که هماهنگ با هم کار می کنند تا یک فرمان الکتریکی به شکل ایمن و کنترل شده به تجهیزات برسد. هر کدام از این بخش ها نقش مهمی در عملکرد صحیح تابلو دارند و شناخت آن ها به شما کمک می کند در هنگام طراحی یا خرید انتخاب درستی داشته باشید.

در ساخت این تابلو ابتدا بدنه فلزی یا پلی کربنات انتخاب می شود تا مقاومت مناسب در برابر ضربه، حرارت و شرایط محیطی فراهم شود. سپس تجهیزات اصلی شامل کنتاکتور، رله حرارتی، ترمینال ها، شینه ها، فیوزها و کلیدهای حفاظتی داخل تابلو نصب می شوند و سیم کشی مطابق نقشه های مهندسی انجام می گیرد. در نسخه های پیشرفته تر نیز plc یا تجهیزات کنترل هوشمند اضافه می شود تا فرآیندها اتوماتیک شوند.

اجزای اصلی تابلو برق کنتاکتوری

قبل از ارائه فهرست لازم است توضیح دهیم که این قطعات هرکدام وظیفه خاصی دارند و نبود یا ضعف در هر یک می تواند کل سیستم را دچار مشکل کند.

• کنتاکتور برای قطع و وصل بار الکتریکی با فرمان برق
• رله حرارتی برای جلوگیری از اضافه بار و حفاظت موتور
• فیوزها یا کلیدهای حفاظتی برای جلوگیری از اتصال کوتاه
• شستی های استارت و استاپ برای کنترل دستی
• شینه های برق رسانی جهت نظم دهی به مسیر جریان
• ترمینال ها برای اتصال سیم ها با ایمنی بالا
• چراغ سیگنال برای اعلام وضعیت عملکرد تابلو

تابلو برق کنتاکتوری چطور کار می کند؟

عملکرد تابلو برق کنتاکتوری بسیار ساده اما دقیق است. زمانی که اپراتور یا سیستم کنترلی دستور روشن شدن موتور یا دستگاه را صادر می کند، یک ولتاژ فرمان به بوبین کنتاکتور وارد می شود. این بوبین مانند یک آهنربا عمل کرده و تیغه های قدرت کنتاکتور را می بندد. با بسته شدن این تیغه ها جریان اصلی برق وارد مدار شده و دستگاه شروع به کار می کند. اگر بار از حد مجاز بیشتر شود، رله حرارتی وارد عمل شده و جریان را قطع می کند تا از آسیب به موتور یا تجهیزات جلوگیری شود.

در سیستم های پیشرفته، تابلو می تواند از طریق plc یا کنترل اتوماتیک پارامترهای مختلف مثل جریان، زمان کارکرد، دما یا تعداد دفعات استارت را مدیریت کند. این قابلیت به ویژه در خطوط تولید بسیار اهمیت دارد زیرا مانع توقف ناگهانی و خسارت های ناشی از آن می شود.

کاربردهای تابلو برق کنتاکتوری

تابلو برق کنتاکتوری یکی از پرکاربردترین تابلوهای صنعتی است و تقریبا در تمام بخش های صنعت، تاسیسات و ساختمان های اداری و تجاری دیده می شود. این تابلوها برای هر سیستمی که نیاز به قطع و وصل کنترل شده برق داشته باشد ضروری هستند.

کاربرد در صنعت

در کارخانه ها، کارگاه ها و خطوط تولید، این تابلو برای روشن و خاموش کردن موتورهای سه فاز، پمپ ها، فن ها، نوار نقاله ها و سیستم های حرارتی کاربرد حیاتی دارد. همچنین در دستگاه های سنگین و ماشین آلات صنعتی برای محافظت و افزایش عمر تجهیزات استفاده می شود.

کاربرد در سیستم های کشاورزی

در چاه های آب، پمپ های تحت فشار، آبیاری بارانی و قطره ای، تابلو برق کنتاکتوری کنترل جریان و محافظت از پمپ را به عهده دارد. این تابلوها مانع سوختن پمپ در زمان افت ولتاژ یا افزایش بار می شوند.

کاربرد در ساختمان و تاسیسات شهری

در مجتمع های تجاری و مسکونی برای کنترل پمپ های آتش نشانی، بوسترپمپ های آبرسانی، سیستم های تهویه، چیلر و آسانسور به کار می روند. وجود تابلو کنتاکتوری باعث می شود تجهیزات به شکل ایمن و استاندارد کار کنند.

کاربرد در اتوماسیون و کنترل هوشمند

در سیستم های هوشمند که نیاز به فرمان های متوالی، تایمینگ یا شرایط حفاظتی دارند، این تابلو نقش مرکزی در اجرای دستورات ایفا می کند. اضافه شدن تایمرها و plc امکان انجام عملیات اتوماتیک را فراهم می کند.

مزایا و معایب تابلو برق کنتاکتوری

قبل از انتخاب یا طراحی تابلو بهتر است مزایا و معایب آن را بشناسید زیرا هر سیستم صنعتی متناسب با نیاز خود باید نوع مناسبی از تابلو را انتخاب کند.

مزایای تابلو کنتاکتوری

ابتدا لازم است اشاره کنیم که این تابلوها به دلیل ساختار ساده و قابلیت کنترل بالا از پرطرفدارترین گزینه های بازار هستند.

• عمر طولانی و مقاومت بالا در شرایط سخت
• امکان کنترل از راه دور با کمترین هزینه
• حفاظت کامل از موتور و تجهیزات
• سازگار با سیستم های اتوماسیون
• تعمیر و نگهداری راحت
• سرعت قطع و وصل بسیار بالا

معایب تابلو کنتاکتوری

در کنار مزایا برخی محدودیت ها نیز وجود دارد که دانستن آن ها به انتخاب بهتر کمک می کند.

• ایجاد نویز الکترومغناطیسی به دلیل عملکرد بوبین
• نیاز به فضای مناسب داخل تابلو
• مصرف انرژی بوبین در زمان کار
• نیاز به سرویس دوره ای برای بررسی تیغه ها

نحوه ساخت تابلو برق کنتاکتوری

ساخت تابلو برق کنتاکتوری نیاز به دانش فنی، ابزار مناسب و رعایت استانداردهای ایمنی دارد. مراحل ساخت از طراحی تا نصب تجهیزات در چند مرحله انجام می شود که هر کدام باید با دقت بالا اجرا شوند.

تعیین مشخصات پروژه و انتخاب نقشه تک خطی

در ابتدا مشخصات دقیق پروژه را جمع آوری کنید؛ شامل ولتاژ تغذیه، جریان بار، تعداد موتورها، نوع استارت ( مستقیم، ستاره-مثلث، سافت استارتر) و نیاز به حفاظت های خاص. این اطلاعات پایه ای هستند که روی نقشه تک خطی منتقل می شوند و مسیر سیم کشی و شینه کشی را تعیین می کنند. نقشه تک خطی باید شامل شینه های اصلی، محل قرارگیری کنتاکتورها، رله های حفاظتی، فیوزها و مسیر فرمان باشد و همچنین محل ورود کابل های قدرت و فرمان با ذکر سایز کابل ها مشخص شود. تهیه این نقشه مرحله ای حیاتی است زیرا هر تغییر بعدی در چیدمان یا انتخاب قطعات ممکن است موجب دوباره کاری یا خطا شود.

انتخاب بدنه تابلو و بررسی شرایط محیطی

پس از تکمیل نقشه، بدنه تابلو را متناسب با شرایط محیطی انتخاب کنید؛ اگر تابلو در فضای باز یا محیط مرطوب نصب می شود از بدنه با درجه حفاظت IP مناسب استفاده کنید و در محیط هایی با گرد و غبار زیاد از بدنه فلزی و فیلتر تهویه بهره ببرید. اندازه بدنه باید فضای کافی برای قرارگیری شینه، کنتاکتورها، ترمینال ها و سیم کشی با رعایت فاصله های ایمن را داشته باشد تا دسترسی برای سرویس و تعمیر ساده باشد. علاوه بر این، باید محل نصب تابلو را طوری انتخاب کنید که تهویه مناسبی وجود داشته باشد و ارت و اتصال زمین با مقاومت پایین قابل اجرا باشد.

انتخاب کنتاکتور، رله حرارتی و المان های حفاظتی

انتخاب کنتاکتور باید براساس جریان نامی موتور و نوع کارکرد صورت گیرد؛ کنتاکتوری با کلاس کاری مناسب و تحمل جریان راه اندازی را انتخاب کنید تا تیغه ها دچار جوش یا فرسایش زودرس نشوند. رله حرارتی متناسب با جریان کامل موتور تنظیم می شود تا در صورت اضافه بار به موقع قطع انجام شود. فیوزهای راهنمای شینه و کلید اصلی نیز باید قطع جریان اتصال کوتاه را تضمین کنند؛ برای این منظور از کلیدهای MCCB یا فیوزهای مناسب با آمپراژ و ویژگی های منحنی قطع صحیح استفاده کنید. در این مرحله ضروری است که اطلاعات فنی قطعات (کاتالوگ) را بررسی کنید ولی برای تولید یک تابلو استاندارد همیشه کمی ضریب اطمینان در انتخاب قطعات در نظر بگیرید.

تهیه لیست قطعات و ابزار لازم

خطر: قبل از شروع مونتاژ حتماً از خاموش و ایمن بودن منبع تغذیه اطمینان حاصل کنید و از ابزار عایق استفاده کنید.
لیست قطعات باید کامل و شامل کنتاکتور(ها)، رله حرارتی، کلید اصلی، شینه های مسی، ترمینال بارها، فیوزها، شستی های استارت و استاپ، چراغ های سیگنال، کابل ها با سطح مقطع مناسب، بست و گیت های نگهدارنده، نوارهای شماره گذاری و درصورت نیاز plc یا تایمر باشد. ابزار شامل پیچ گوشتی های ایزوله، آچارهای مخصوص، پانچ کابل، دستگاه تست ولتاژ، سیم لخت کن، پرس سرسیم و مولتی متر خواهد بود. آماده کردن لیست کامل از ابتدا مانع از توقف کار وسط پروژه می شود و روند نصب را تسریع می کند.

برش و آماده سازی بدنه، نصب شاسی و پایه ها

ابتدا مکان نصب اجزای سنگین مانند شینه ها و کنتاکتورها را روی بدنه علامت گذاری کنید و جای پیچ ها را سوراخ نمایید. شاسی یا صفحه داخلی تابلو را طوری نصب کنید که تحمل وزن قطعات را داشته باشد و لرزش های مکانیکی را منتقل نکند. شینه های اصلی را با فاصله مناسب و مطابق نقشه تک خطی نصب کنید و از سالم بودن روکش ها و تمیز بودن سطح شینه اطمینان حاصل کنید تا تماس الکتریکی خوب برقرار شود. نکته مهم این است که همه پیچ ها و اتصالات مکانیکی را با گشتاور مناسب سفت کنید تا در طول زمان شل نشوند.

نصب اجزای قدرت داخل تابلو

کنتاکتورها، کلید اصلی، فیوزها و رله حرارتی را در محل های مشخص شده قرار دهید و از قرارگیری صحیح جهت تیغه های کنتاکتور اطمینان حاصل کنید. فاصله بین اجزا باید طوری باشد که جریان هوا و دسترسی برای تعمیر وجود داشته باشد. در صورت استفاده از شینه های چند تکه، اتصالات بین شینه ها را با پیچ و واشر مناسب محکم کنید و از ترمینال های استاندارد برای اتصال کابل های قدرت استفاده نمایید. پس از نصب اجزای قدرت، یک بازبینی بصری و بررسی گشتاور پیچ ها انجام دهید.

سیم کشی قدرت و علامت گذاری کابل ها

خطر: سیم کشی قدرت را تنها زمانی انجام دهید که منبع تغذیه کاملاً قطع و ایزوله شده است و از تجهیزات حفاظتی شخصی استفاده کنید.
برای سیم کشی قدرت از کابل هایی با سطح مقطع مناسب و مطابق با استاندارد انتخاب شده در مرحله طراحی بهره ببرید. مسیر سیم ها را مرتب و با بست های مناسب فیکس کنید تا حرکت و ارتعاش موجب ساییدگی نشود. هر کابل را شماره گذاری کنید و از ترمینال های محکم و پرس شده استفاده نمایید تا در برابر حرارت و ارتعاش اتصال پایدار حفظ شود. مسیرهای فرمان و قدرت را جدا نگه دارید تا نویز ناشی از سیم های قدرت، مدار فرمان را تحت تاثیر قرار ندهد.

سیم کشی فرمان و نصب کنترل کمکی

سیم های فرمان شامل مسیر استارت، استاپ، کنتاکت های کمکی کنتاکتور و سیم تغذیه بوبین هستند؛ این سیم کشی باید با سیم های با مقاومت مناسب و رشته کافی انجام شود. در مدار فرمان از فیوزهای حفاظت کوچک یا قطع کننده های مدار با مشخصات مناسب استفاده کنید تا در صورت اتصال کوتاه در مدار فرمان، حفاظت انجام شود. اگر از تایمر یا plc استفاده می کنید، ورودی ها و خروجی های فرمان را مطابق برنامه و نقشه وصل کنید و از برچسب زدن هر سیم و هر ترمینال خودداری نکنید زیرا در مراحل تست و نگهداری به شدت به آن نیاز خواهید داشت.

اتصال زمین و تست مقاومت عایق

اتصال زمین مناسب یکی از اصول ایمنی است؛ هادی زمین را به شینه زمین تابلو متصل کنید و از مسیر کوتاه و با مقاومت پایین برای اتصال به زمین بهره ببرید. پس از تکمیل سیم کشی، با استفاده از میگر مقاومت عایق کابل ها را اندازه گیری کنید تا از نبود اتصال فاز به زمین یا فاز به فاز اطمینان حاصل شود. همچنین مقاومت اتصال زمین را با ابزارهای مخصوص اندازه گیری کنید تا از قرار داشتن در محدوده استاندارد مطمئن شوید. هرگونه مقدار غیرمعمول یا پایین بودن مقاومت عایق باید قبل از روشن کردن تابلو رفع گردد.

نصب درپوش ها، دسته ها و برچسب گذاری نهایی

پس از اطمینان از صحت سیم کشی، درپوش ها و درهای تابلو را ببندید و از نصب صحیح واشرها و دستگیره ها اطمینان حاصل کنید. هر قطعه، شستی، فیوز و ترمینال را برچسب گذاری کنید تا نگهداری و عیب یابی در آینده ساده باشد. اگر نمایشگر یا چراغ سیگنال نصب شده است، عملکرد آنها را بررسی کنید و در صورت نیاز دفترچه راهنمای کوچک شامل نقشه و تنظیمات رله ها را داخل تابلو یا نزدیک آن قرار دهید. رعایت نظم و برچسب زدن تاثیر مستقیم در کاهش زمان تعمیر و افزایش ایمنی دارد.

تست سرد و عملکرد اولیه (آزمایش بدون بار)

خطر: قبل از هر تست مجددا بررسی کنید که هیچ ابزار یا قطعه ولتاژداری داخل تابلو قرار نداشته باشد و افراد غیر مجاز از محل دور باشند.
در تست سرد ابتدا ولتاژ فرمان را وصل کنید و با مولتی متر وضعیت ولتاژهای فرمان را چک کنید، سپس با فشردن شستی استارت مشاهده کنید که بوبین کنتاکتور با فرمان بسته شود و کنتاکت های کمکی وضعیت صحیح را نشان دهند. بررسی کنید که رله حرارتی عمل قطع را در شرایط تنظیم شده انجام دهد و چراغ های سیگنال وضعیت را درست نمایش دهند. اگر از plc استفاده می کنید، برنامه را در حالت شبیه سازی اجرا کرده و منطق عملکرد را بازبینی کنید تا منجر به هیچ فرمان ناخواسته ای نشود.

تست با بار و راه اندازی نهایی

پس از موفقیت در تست های اولیه، تابلو را در حالت کنترل شده به بار متصل کنید و اولین راه اندازی را با نظارت کامل انجام دهید. جریان راه اندازی را مانیتور کنید تا مطمئن شوید کنتاکتور و شینه ها نتایج مورد انتظار را نشان می دهند و رله حرارتی در مواقع اضافه بار رفتار صحیح دارد. پس از گذشت یک دوره زمانی کوتاه، مجدداً پیچ و اتصالات را بررسی کنید تا از عدم گرم شدن غیرعادی یا شل شدن اتصالات اطمینان حاصل شود. ثبت نتایج تست ها و تنظیمات نهایی در گزارش تحویل به کارفرما یا مسئول نگهداری بسیار مهم است.

نگهداری، سرویس دوره ای و ایمنی کاربری

پس از نصب، برنامه سرویس دوره ای تنظیم کنید؛ بررسی ماهانه پیچ ها، تمیز کردن شینه ها از گرد و غبار، بررسی وضعیت کنتاکت ها و اندازه گیری جریان های کاری به پیشگیری از خرابی های ناگهانی کمک می کند. در زمان سرویس از قطع کامل منبع تغذیه و استفاده از تجهیزات ایمنی شخصی مانند دستکش و عینک عایق اطمینان حاصل کنید. آموزش کاربران نهایی درباره عملیات درست و هشدارها مانند صدای غیرمعمول یا گرم شدن بیش از حد نیز می تواند از بروز حوادث جلوگیری کند.

انواع تابلو برق کنتاکتوری

تابلو برق کنتاکتوری براساس نوع کاربرد و سطح توان دستگاه ها به انواع مختلفی تقسیم می شود. شناخت این دسته بندی ها باعث می شود انتخاب مناسب تری برای پروژه خود داشته باشید.

تابلو کنتاکتوری ساده

پرکاربردترین نوع که برای کنترل موتورهای کوچک، پمپ ها و تجهیزات عمومی استفاده می شود. طراحی ساده و قیمت مناسب از ویژگی های آن است.

تابلو کنتاکتوری ستاره مثلث

برای راه اندازی نرم موتورهای سه فاز و کاهش جریان اولیه استفاده می شود. این تابلو در صنایع بزرگ و موتورهای توان بالا اهمیت زیادی دارد.

تابلو کنتاکتوری هوشمند

نسخه پیشرفته مجهز به plc، تایمر و سیستم های حفاظتی دیجیتال که امکان مانیتورینگ و کنترل دقیق را فراهم می کند.

تابلو کنتاکتوری دوبل

برای سیستم های دارای دو پمپ یا دو موتور که باید با هم یا به شکل نوبتی کار کنند. این تابلو در آبرسانی و آتش نشانی بسیار رایج است.

استانداردهای مهم در طراحی تابلو کنتاکتوری

پیروی از استانداردها باعث افزایش ایمنی، طول عمر و کیفیت عملکرد تابلو می شود. رعایت این نکات در پروژه های صنعتی ضروری است و عدم توجه به آن ها می تواند خسارت های مالی یا جانی داشته باشد.

استانداردهای ضروری

قبل از ارائه بولت ها لازم است اشاره کنیم که بسیاری از صنایع تنها تابلوهایی را تایید می کنند که این استانداردها در آن رعایت شده باشد.

• طراحی مطابق IEC
• استفاده از کابل با سطح مقطع مناسب
• رعایت فاصله هوایی بین تجهیزات
• استفاده از کلید حفاظتی متناسب با بار
• تهویه مناسب داخل تابلو

جمع بندی

تابلو برق کنتاکتوری یکی از مهم ترین تجهیزات الکتریکی در صنعت، ساختمان، کشاورزی و اتوماسیون است. این تابلو نقش مهمی در کنترل ایمن و استاندارد تجهیزات دارد و با ساختار ساده اما قدرتمند خود می تواند انواع دستگاه ها را به شکل مطمئن مدیریت کند. آشنایی با اجزا، نحوه عملکرد، مزایا، معایب و استانداردهای طراحی به شما کمک می کند در زمان خرید یا اجرا بهترین انتخاب را داشته باشید و از عملکرد پایدار و ایمن سیستم اطمینان حاصل کنید. برای سفارش انواع تابلو برق صنعتی شامل تابلو برق فشار ضعیف و تابلو فشار متوسط می توانید با کارشناسان آداک تماس حاصل فرمایید.
