آنالیز خلوص گاز سولفور هگزا فلوراید در تابلو برق

گاز SF6 یکی از حیاتی‌ترین اجزای مورد استفاده در تابلوهای برق صنعتی فشار متوسط و فشار قوی است که عملکرد صحیح و ایمن تجهیزات را تضمین می‌کند. آنالیز خلوص این گاز از اهمیت بالایی برخوردار است، چرا که آلودگی یا کاهش خلوص می‌تواند موجب کاهش ایزولاسیون، ایجاد تخلیه جزئی، یا حتی انفجار در تابلو برق شود. در این مقاله با نقش کلیدی گاز SF6، اهمیت آنالیز، روش‌های استاندارد تست، تجهیزات مورد استفاده و نکات مهم در بهره‌برداری آشنا خواهید شد. با ما در آداک، سازنده تابلو برق صنعتی در ایران همراه باشید.

جدول مشخصات گاز SF6 در تابلو برق صنعتی

گاز SF6 چیست؟

گاز SF6 یا «هگزا فلوراید گوگرد» یک گاز بی‌رنگ، بی‌بو، غیرقابل اشتعال و دارای پایداری شیمیایی بالاست. این گاز به‌طور گسترده‌ای در صنایع برق به‌ویژه در تجهیزات فشار متوسط و فشار قوی مانند تابلو برق صنعتی، بریکرها، قطع‌کننده‌های گاز و ترانسفورماتورها استفاده می‌شود. دلیل این کاربرد گسترده، ویژگی‌های منحصر به‌فرد SF6 از جمله:

• ضریب دی‌الکتریک بسیار بالا (حدود ۳ برابر هوا)
• خاصیت خاموش‌کنندگی قوس الکتریکی
• پایداری حرارتی و شیمیایی زیاد
• عدم واکنش‌پذیری با بیشتر فلزات در شرایط عادی

کاربرد گاز SF6 در تابلو برق صنعتی

در تابلوهای برق صنعتی فشار متوسط و قوی، گاز SF6 عمدتاً به عنوان ماده عایق و خاموش‌کننده قوس الکتریکی به‌کار می‌رود. استفاده از این گاز موجب کوچک‌تر شدن اندازه تجهیزات، افزایش اطمینان عملکرد و کاهش هزینه‌های نگهداری می‌شود.

شرکت آداک به عنوان یکی از بهترین سازندگان تابلو برق صنعتی در ایران، با بهره‌گیری از تکنولوژی روز دنیا محصولاتی با کیفیت صادراتی و دوام طولانی تولید می‌کند.

چرا آنالیز خلوص گاز SF6 اهمیت دارد؟

میزان خلوص گاز SF6 در داخل تابلو برق مستقیماً بر ایمنی، طول عمر تجهیزات و عملکرد مطمئن سیستم تأثیرگذار است. اگر این گاز آلوده به رطوبت، اکسیژن یا دیگر ناخالصی‌ها شود، می‌تواند موجب:

• افت خاصیت عایقی
• افزایش احتمال تخلیه جزئی
• خوردگی قطعات فلزی داخلی تابلو
• ایجاد محصولات سمی مانند HF یا SO2
• کاهش پایداری در هنگام خطاهای شدید

به همین دلیل، آنالیز دوره‌ای گاز SF6 یک الزام حیاتی برای نگهداری پیشگیرانه محسوب می‌شود.

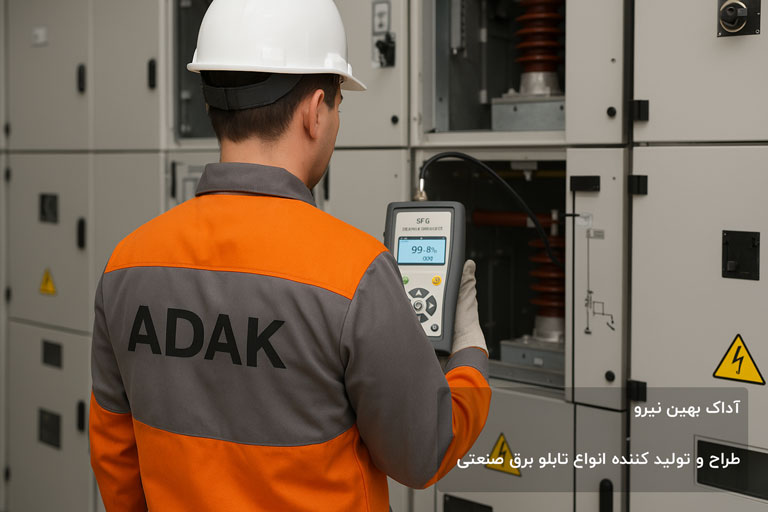

روش‌های آنالیز خلوص گاز SF6

قبل از ورود به روش‌های آنالیز، باید بدانیم که برای سنجش کیفیت گاز SF6، چند پارامتر اصلی اندازه‌گیری می‌شود:

• درصد خلوص SF6 (بالاتر از ۹۹.۹٪ ایده‌آل است)
• میزان رطوبت (ppm)
• مقدار SO2 و HF (نشانگر تجزیه داخلی)
• دمای گاز و فشار داخلی

روش‌های رایج آنالیز شامل:

برای انجام آنالیز دقیق گاز SF6، از تجهیزات مخصوص تست استفاده می‌شود که نتایج را با دقت بالا ارائه می‌دهند.

• آنالایزرهای چند پارامتری: این دستگاه‌ها قابلیت اندازه‌گیری همزمان خلوص، رطوبت، دمای گاز و میزان آلاینده‌ها را دارند.
• کروماتوگرافی گازی: روشی دقیق اما آزمایشگاهی برای شناسایی ترکیبات تجزیه‌شده گاز SF6.
• سنسورهای در محل (Online Monitoring): نصب دائمی سنسور در تابلو برای پایش بی‌وقفه وضعیت گاز.
• روش جذب طیفی: برای تحلیل گازهای تجزیه شده ناشی از قوس‌های شدید الکتریکی.

تجهیزات مورد نیاز برای تست خلوص گاز SF6

برای آنالیز صحیح گاز SF6، استفاده از تجهیزات حرفه‌ای ضروری است:

• SF6 Purity Analyzer
• Dew Point Meter
• SO2, HF Sensor
• Portable Gas Analyzer Kit
• Digital Pressure Gauge

شرکت‌هایی نظیر آداک با بهره‌گیری از این تجهیزات در فرآیند کنترل کیفیت محصولات خود، تابلوهای برقی با ضریب اطمینان بالا تولید کرده‌اند.

استانداردهای جهانی مرتبط با آنالیز SF6

استانداردهای بین‌المللی مشخصات فنی دقیق و حدود مجاز برای پارامترهای گاز SF6 در تجهیزات برقی را تعیین کرده‌اند. از مهم‌ترین استانداردها می‌توان به موارد زیر اشاره کرد:

• IEC 60376: ویژگی‌های گاز SF6 تازه و بازیافتی
• IEC 60480: استاندارد مربوط به استفاده مجدد از SF6
• IEC 62271: تجهیزات فشار متوسط با گاز SF6
• IEEE C37.122: دستورالعمل‌های عملکرد بریکرهای گازی

رعایت این استانداردها توسط سازندگان، اطمینان از عملکرد و ایمنی را تضمین می‌کند. آداک نیز در تولید تابلو برق صنعتی فشار ضعیف و متوسط، همواره از این استانداردها پیروی می‌کند.

همچنین بخوانید» تابلو برق عایق گاز چیست؟

چه زمانی باید آنالیز گاز SF6 انجام شود؟

برای اطمینان از عملکرد صحیح تابلو برق، آنالیز گاز SF6 باید در فواصل منظم انجام شود:

• پیش از بهره‌برداری اولیه تابلو
• هر ۲ تا ۵ سال یک‌بار (بسته به شرایط محیطی)
• در صورت بروز خطای الکتریکی شدید
• در زمان پر کردن یا بازیافت گاز SF6

تأثیر رطوبت و ناخالصی‌ها بر عملکرد تابلو برق

وجود رطوبت بیش از حد در گاز SF6 می‌تواند منجر به تشکیل ترکیبات اسیدی همچون HF یا SO2 شود. این ترکیبات علاوه بر خاصیت خورندگی بالا، موجب تخریب عایق‌ها، زنگ‌زدگی و کاهش طول عمر تابلو می‌شوند. همچنین کاهش خلوص SF6 باعث پایین آمدن سطح ایزولاسیون در ولتاژهای بالا شده و خطر تخلیه الکتریکی را افزایش می‌دهد.

اثرات زیست‌محیطی گاز SF6 و اقدامات پیشگیرانه

گرچه گاز SF6 بی‌خطر برای انسان است، اما از نظر زیست‌محیطی یک گاز گلخانه‌ای بسیار قوی محسوب می‌شود و اثر گرمایی آن حدود ۲۳۰۰۰ برابر دی‌اکسید کربن است. به همین دلیل، استفاده، جمع‌آوری و بازیافت صحیح آن از اهمیت بالایی برخوردار است.

سازمان‌های محیط‌زیستی اروپا و آمریکا مقررات سخت‌گیرانه‌ای برای جلوگیری از انتشار این گاز وضع کرده‌اند. شرکت آداک نیز با پیاده‌سازی سیستم‌های بازیافت گاز و آموزش پرسنل خود، به این اصول پایبند است.

مزایای استفاده از گاز SF6 با خلوص بالا

استفاده از گاز SF6 با خلوص بالا در تابلوهای برق دارای مزایای متعددی است:

• افزایش طول عمر تابلو
• کاهش هزینه‌های نگهداری
• عملکرد مطمئن در برابر ولتاژهای بالا
• حذف خطرات ناشی از تخلیه الکتریکی
• سازگاری بهتر با شرایط محیطی

نقش شرکت آداک در طراحی تابلوهای SF6 استاندارد

شرکت صنعتی آداک به عنوان پیشرو در طراحی و ساخت تابلو برق صنعتی در ایران، با تمرکز بر فناوری SF6، محصولاتی با کیفیت بالا، ایمنی بیشتر و قابلیت اطمینان بالا تولید می‌کند. تابلوهای آداک علاوه بر طراحی استاندارد، با سیستم‌های آنالیز خلوص داخلی و مانیتورینگ وضعیت گاز عرضه می‌شوند که موجب کاهش ریسک و افزایش عمر تجهیزات می‌گردد.

پیشنهاد مطالعه بیشتر» صفر تا صد تابلو برق فشار ضعیف

ساخت تابلو برق گازی SF6 چگونه انجام می‌شود؟

طراحی و ساخت تابلو برق گازی SF6 نیاز به دانش فنی بالا، تجهیزات پیشرفته و رعایت الزامات ایمنی دارد:

• انتخاب محفظه گازی مناسب با فشار کاری
• انتخاب تجهیزات سازگار با SF6
• تزریق گاز با خلوص کنترل‌شده
• نصب سنسورها و دریچه‌های تست
• تست نهایی ایزولاسیون، فشار و خلوص گاز

شرکت آداک با بهره‌گیری از تیم مهندسی مجرب و تجهیزات تست دقیق، مراحل ساخت تابلو را با بالاترین استانداردها انجام می‌دهد.

نکات مهم در بهره‌برداری از تابلوهای SF6

در هنگام کار با تابلوهای گازی باید به نکات زیر توجه کرد:

• استفاده از لباس و ماسک مناسب هنگام تزریق یا تخلیه گاز
• تست فشار و نشتی پیش از راه‌اندازی
• انجام آنالیز دوره‌ای گاز برای حفظ کیفیت
• نصب سیستم پایش مداوم در تابلوهای حساس
• رعایت الزامات ایمنی محیط زیست و بازیافت گاز

تضمین عملکرد تابلو برق با آنالیز SF6

آنالیز خلوص گاز SF6 یکی از پایه‌های اصلی نگهداری تابلو برق صنعتی مدرن به‌شمار می‌رود. عدم توجه به کیفیت این گاز می‌تواند منجر به بروز حوادث جدی و خسارات مالی شود. با بهره‌گیری از تجهیزات دقیق، اجرای تست‌های دوره‌ای و همکاری با تولیدکنندگانی معتبر مانند شرکت آداک، می‌توان ضریب ایمنی و عملکرد تجهیزات را به حداکثر رساند.

اگر به‌دنبال تابلو برق صنعتی با طراحی استاندارد و کیفیت بالا هستید، شرکت آداک با تجربه‌ گسترده در ساخت تابلوهای فشار متوسط و ضعیف، بهترین گزینه برای پروژه‌های شما در سراسر ایران خواهد بود.
