تابلو برق سافت استارتر، روش کار و مزایا

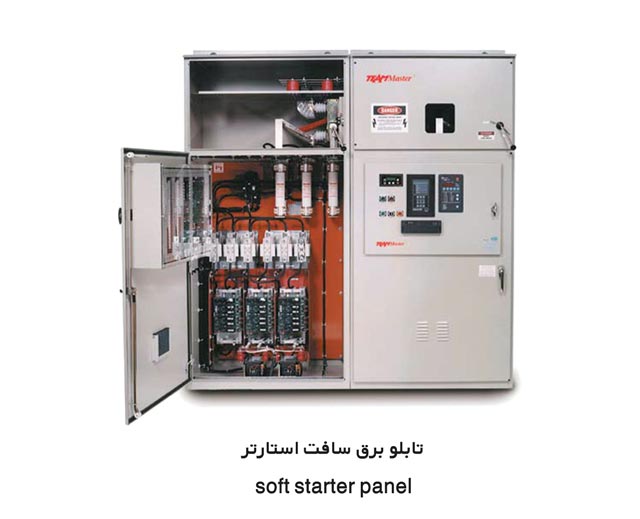

تابلو برق مجهز به سافت استارتر

تابلو برق‌ های صنعتی امروز دیگر صرفاً محفظه‌ ای برای کلیدها و تجهیزات حفاظتی نیستند، بلکه به مراکز هوشمند کنترل و مدیریت تبدیل شده‌اند. یکی از مهم‌ترین تجهیزاتی که در بسیاری از صنایع مدرن به کار می‌رود، سافت استارتر است که در قالب تابلو برق مجهز به این دستگاه نصب و بهره‌برداری می‌شود. سافت استارتر ابزاری برای راه‌ اندازی موتور الکتریکی است که به جای ایجاد شوک الکتریکی و مکانیکی هنگام استارت، جریان و ولتاژ را به‌صورت تدریجی اعمال می‌کند و همین موضوع باعث افزایش طول عمر تجهیزات، کاهش استهلاک مکانیکی، و بهبود راندمان سیستم می‌شود. تابلو برق مجهز به سافت استارتر، یک ساختار کامل و بهینه برای استفاده در صنایع سنگین، نیمه‌ سنگین و حتی کاربری‌های عمومی محسوب می‌شود و امروزه جزو نیازهای اساسی واحدهای تولیدی، تاسیساتی و خدماتی است.

روش کار سافت استارتر در تابلو برق

سافت استارتر در اصل یک مبدل الکترونیکی قدرت است که به کمک نیمه‌هادی‌هایی مانند تریستورها یا IGBTها ولتاژ و جریان اعمالی به موتور را در لحظه راه‌اندازی کنترل می‌کند. در زمان شروع به کار یک موتور القایی، جریان هجومی چند برابر جریان نامی به سیستم وارد می‌شود که نه تنها منجر به آسیب در سیم‌پیچ‌ها و تجهیزات الکتریکی می‌گردد، بلکه می‌تواند تنش مکانیکی زیادی به کوپلینگ‌ها، شفت و یاتاقان‌ها وارد کند. سافت استارتر با کنترل زاویه آتش تریستورها، ولتاژ اعمالی را از مقدار صفر تا مقدار نامی در چند ثانیه افزایش می‌دهد و به این ترتیب، موتور به آرامی و بدون ضربه به دور نامی می‌رسد.

این تجهیز معمولاً دارای سه بخش اصلی است: بخش قدرت برای کنترل جریان، بخش فرمان برای تنظیم پارامترها و بخش حفاظتی که خطاهای احتمالی مانند اضافه جریان، اضافه ولتاژ یا افت ولتاژ را مدیریت می‌کند. در نتیجه تابلو برق مجهز به سافت استارتر علاوه بر سوییچینگ و توزیع توان، وظیفه حفاظت و راه‌اندازی مطمئن موتور را نیز بر عهده دارد.

کاربردهای تابلو برق مجهز به سافت استارتر

کاربرد این نوع تابلو برق در صنایع مختلف بسیار گسترده است زیرا تقریباً هر جایی که از موتورهای الکتریکی با توان متوسط و بالا استفاده می‌شود، نیاز به کنترل راه‌اندازی وجود دارد. برخی از این کاربردها شامل صنایع آب و فاضلاب برای راه‌اندازی پمپ‌ها، صنایع فولاد و سیمان برای مدیریت کوره‌ها و نوار نقاله‌ها، صنایع نفت و گاز برای کمپرسورها و فن‌ها، و صنایع غذایی و دارویی برای میکسرها و تجهیزات فرآوری هستند. همچنین در سیستم‌های تهویه مطبوع بزرگ، آسانسورها و ماشین‌آلات معدنی نیز تابلوهای مجهز به سافت استارتر نقشی کلیدی دارند.

به طور کلی، هر جایی که کنترل جریان راه‌اندازی و کاهش ضربات مکانیکی اهمیت دارد، سافت استارتر به‌عنوان یک گزینه اقتصادی و کارآمد مطرح می‌شود.

مزایا و معایب تابلو سافت استارتر

قبل از پرداختن به جزئیات مزایا و معایب، باید گفت که انتخاب سافت استارتر به شرایط کاری، نوع بار و حساسیت سیستم بستگی دارد.

مزایای استفاده از سافت استارتر شامل کاهش جریان راه‌اندازی، افزایش طول عمر موتور و تجهیزات مکانیکی، جلوگیری از افت ولتاژ در شبکه هنگام استارت، کاهش ضربات مکانیکی در پمپ‌ها و نوار نقاله‌ها، بهبود کیفیت توان و قابلیت تنظیم نرم برای انواع بار است. این مزایا باعث می‌شود که هزینه‌های تعمیر و نگهداری به شدت کاهش یابد و بهره‌وری کلی سیستم افزایش پیدا کند.

اما معایب نیز وجود دارد. سافت استارتر توانایی کنترل سرعت موتور در حین کار را ندارد و تنها در زمان راه‌اندازی و توقف فعال است، بنابراین در مقایسه با درایو فرکانس متغیر (VFD) محدودیت بیشتری دارد. همچنین در برخی موارد، تلفات حرارتی در نیمه‌هادی‌ها می‌تواند باعث نیاز به خنک‌سازی اضافی شود. هزینه اولیه تجهیز نیز در توان‌های بالا می‌تواند چشمگیر باشد، هرچند در بلندمدت با کاهش هزینه‌های تعمیرات این مبلغ جبران می‌شود.

انواع سافت استارتر

سافت استارترها از نظر تکنولوژی به دو دسته اصلی تقسیم می‌شوند: نوع آنالوگ و نوع دیجیتال. در نوع آنالوگ، کنترل زاویه آتش تریستورها به صورت ساده‌تری انجام می‌شود و برای کاربردهای سبک‌تر مناسب است. در نوع دیجیتال، میکروکنترلرها و پردازنده‌ها وظیفه مدیریت فرآیند را دارند و امکاناتی مانند نمایشگر دیجیتال، تنظیمات پیشرفته و شبکه‌های صنعتی را پشتیبانی می‌کنند.

از نظر ظرفیت نیز می‌توان آنها را به سافت استارترهای کم‌قدرت برای موتورهای کوچک، متوسط برای کاربردهای عمومی و پرقدرت برای صنایع سنگین دسته‌بندی کرد. تابلو برق‌هایی که مجهز به سافت استارتر هستند، معمولاً با تجهیزات جانبی مانند کلیدهای حفاظتی، رله‌های حرارتی، فیوزهای قدرت و سیستم‌های تهویه تکمیل می‌شوند.

بهترین برندهای جهانی سافت استارتر

بازار جهانی سافت استارتر در اختیار چند برند معتبر است که کیفیت و قابلیت‌های متنوعی ارائه می‌دهند. برندهایی مانند زیمنس (Siemens) آلمان، اشنایدر الکتریک (Schneider Electric) فرانسه، ABB سوئیس، میتسوبیشی (Mitsubishi) ژاپن، و Allen-Bradley آمریکا جزو پیشگامان این حوزه هستند. این برندها محصولاتی با رنج توانی گسترده، قابلیت‌های حفاظتی پیشرفته و امکانات ارتباطی متنوع ارائه می‌دهند که در پروژه‌های صنعتی بزرگ در سراسر دنیا به کار گرفته می‌شوند.

نکات مهم هنگام سفارش تابلو سافت استارتر

هنگام سفارش این نوع تابلو برق باید چند نکته مهم مد نظر قرار گیرد. نخست توان و جریان نامی موتور است که تعیین‌کننده ظرفیت سافت استارتر خواهد بود. دوم شرایط محیطی شامل دما، رطوبت و وجود گردوغبار است که بر طراحی سیستم تهویه و انتخاب قطعات اثر می‌گذارد. سوم نوع بار متصل به موتور مانند پمپ، فن یا کمپرسور است زیرا پروفایل راه‌اندازی برای هر کدام متفاوت خواهد بود. همچنین باید به نوع شبکه برق، ولتاژ کاری و الزامات حفاظتی مانند نیاز به حفاظت در برابر اتصال کوتاه یا اضافه ولتاژ توجه شود.

نکات مهم حین کار و تعمیر و نگهداری

در زمان بهره‌برداری از تابلو سافت استارتر باید پارامترهای کاری به درستی تنظیم شوند تا موتور در بهترین شرایط ممکن راه‌اندازی گردد. توجه به دمای کاری تجهیز، نظارت بر تهویه داخلی تابلو، بازبینی دوره‌ای اتصالات و تمیز نگه داشتن تجهیزات از گردوغبار از جمله موارد مهم است. همچنین استفاده از سیستم‌های مانیتورینگ برای ثبت خطاها و تحلیل عملکرد می‌تواند از بروز مشکلات بزرگ جلوگیری کند.

در بخش تعمیر و نگهداری نیز لازم است دوره‌های مشخص برای بررسی سلامت نیمه‌هادی‌ها، فیوزها و رله‌ها در نظر گرفته شود. تعویض به‌موقع قطعات مصرفی و کالیبراسیون بخش کنترلی از دیگر اقدامات ضروری است. رعایت این نکات نه تنها طول عمر تابلو و سافت استارتر را افزایش می‌دهد بلکه از توقف‌های ناگهانی و خسارت‌های مالی جلوگیری می‌کند.

معرفی شرکت آداک؛ پیشگام در تولید تابلو برق

در ایران شرکت‌های متعددی در حوزه ساخت تابلو برق فعالیت دارند، اما آنچه اهمیت دارد تجربه، کیفیت و توانایی در اجرای پروژه‌های صنعتی بزرگ است. شرکت آداک بهین نیرو با سال‌ها تجربه در طراحی و تولید انواع تابلو برق صنعتی، یکی از پیشگامان این حوزه به شمار می‌آید. این شرکت با بهره‌گیری از مهندسین متخصص، استفاده از تجهیزات برندهای معتبر جهانی و رعایت استانداردهای روز، تابلو برق مجهز به سافت استارتر را متناسب با نیاز صنایع مختلف طراحی و تولید می‌کند.

ویژگی بارز آداک، انعطاف‌پذیری در طراحی و توانایی ارائه راهکارهای اختصاصی برای پروژه‌های خاص است. از صنایع نفت و گاز گرفته تا فولاد، سیمان، آب و فاضلاب و حتی کاربری‌های ساختمانی، آداک توانسته است پروژه‌های موفق متعددی را اجرا کند. همچنین خدمات پس از فروش و پشتیبانی فنی این شرکت، نقطه قوتی برای جلب اعتماد مشتریان به شمار می‌رود. بنابراین اگر به دنبال یک تامین‌کننده مطمئن و متخصص برای تابلو برق سافت استارتر هستید، آداک بهترین انتخاب در بازار ایران است.

سوالات متداول

۱. سافت استارتر (Soft Starter) چیست و چه کاربردی دارد؟

سافت استارتر یا راه‌انداز نرم موتور تجهیزی است که برای کنترل جریان و ولتاژ در لحظه شروع به کار موتور الکتریکی استفاده می‌شود. این دستگاه باعث می‌شود موتور به‌صورت تدریجی و بدون ضربه مکانیکی یا شوک الکتریکی راه‌اندازی شود. کاربرد آن در صنایع مختلف از جمله پمپ‌ها، فن‌ها، کمپرسورها، نوار نقاله‌ها، آسانسورها و تجهیزات سنگین صنعتی بسیار رایج است.

۲. تفاوت سافت استارتر با درایو فرکانس متغیر (VFD) در چیست؟

سافت استارتر تنها در زمان راه‌اندازی و توقف موتور فعال است و جریان و ولتاژ را به‌طور نرم کنترل می‌کند، اما در طول کار موتور دخالتی ندارد. در مقابل، درایو فرکانس متغیر (VFD) علاوه بر راه‌اندازی نرم، امکان کنترل سرعت موتور در تمام مراحل کار را فراهم می‌کند. بنابراین سافت استارتر اقتصادی‌تر است ولی VFD انعطاف‌پذیری بیشتری دارد.

۳. مزایای استفاده از تابلو برق مجهز به سافت استارتر کدام است؟

این نوع تابلو برق باعث کاهش جریان اولیه موتور، افزایش طول عمر تجهیزات مکانیکی و الکتریکی، جلوگیری از افت ولتاژ در شبکه، کاهش تنش‌های مکانیکی و صرفه‌جویی در هزینه‌های تعمیر و نگهداری می‌شود. همچنین استفاده از آن ایمنی سیستم را افزایش داده و بهره‌وری کلی واحد صنعتی را بهبود می‌بخشد.

۴. انواع سافت استارتر چه هستند و هر کدام در چه شرایطی استفاده می‌شوند؟

سافت استارترها به‌طور کلی به دو نوع آنالوگ و دیجیتال تقسیم می‌شوند. نوع آنالوگ ساده‌تر و برای کاربردهای سبک و عمومی مناسب است، در حالی که نوع دیجیتال امکانات بیشتری مانند نمایشگر، تنظیمات پیشرفته و ارتباط با شبکه‌های صنعتی دارد و بیشتر در صنایع بزرگ استفاده می‌شود. همچنین از نظر توان، سافت استارترها در مدل‌های کم‌قدرت، متوسط و پرقدرت عرضه می‌شوند.

۵. نکات مهم در نگهداری و تعمیر سافت استارتر چیست؟

برای افزایش طول عمر سافت استارتر باید به تهویه مناسب تابلو برق، تمیز نگه داشتن تجهیزات از گردوغبار، بررسی دوره‌ای اتصالات، پایش دمای کاری و کنترل سلامت نیمه‌هادی‌ها توجه شود. همچنین استفاده از سیستم‌های مانیتورینگ خطا و تعویض به‌موقع قطعات مصرفی مانند فیوز و رله، از توقف ناگهانی موتور جلوگیری می‌کند.
