کاربرد بریکر محافظ موتور با تریپ یونیت الکترونیکی

در سیستم‌ های صنعتی، موتورها قلب تپنده فرآیندها محسوب می‌ شوند. هرگونه خرابی در عملکرد موتور می‌ تواند باعث توقف خط تولید، کاهش راندمان و خسارت‌ های سنگین شود. یکی از اجزای حیاتی برای جلوگیری از این آسیب‌ ها، بریکر محافظ موتور با تریپ یونیت الکترونیکی است. این تجهیز نقش کلیدی در ایمنی موتور، کنترل جریان و جلوگیری از خطرات ناشی از اتصال کوتاه یا اضافه بار دارد.

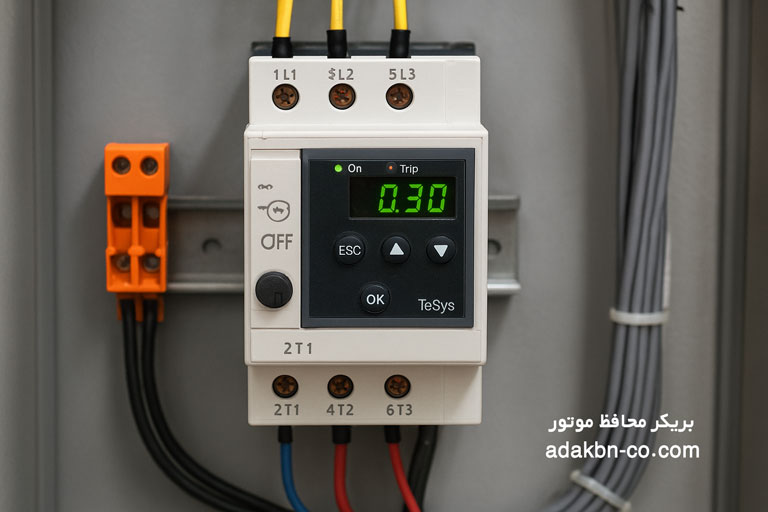

بریکر محافظ موتور یا Motor Protection Circuit Breaker (MPCB) دستگاهی است که برای حفاظت موتورهای الکتریکی سه فاز در برابر شرایط غیرعادی طراحی شده است. در مدل‌های پیشرفته‌تر، این بریکرها مجهز به تریپ یونیت الکترونیکی هستند که نسبت به مدل‌های حرارتی-مغناطیسی قدیمی دقت و سرعت بالاتری در تشخیص خطا دارند. تریپ یونیت در واقع مغز بریکر است. این بخش وظیفه دارد پارامترهای الکتریکی مانند جریان، ولتاژ و زمان را تحلیل کرده و در صورت بروز شرایط غیرعادی فرمان قطع مدار را صادر کند.

مفهوم و ساختار کلی بریکر محافظ موتور

یک بریکر محافظ موتور معمولاً از سه بخش اصلی تشکیل شده است:

• ۱. مکانیزم قدرت (Power Mechanism)
• ۲. واحد تریپ (Trip Unit)
• ۳. کنتاکت‌ها و عملگرهای مکانیکی

مکانیزم قدرت وظیفه قطع و وصل مدار را دارد، در حالی که تریپ یونیت به عنوان واحد هوشمند کنترل‌کننده تشخیص می‌دهد چه زمانی مدار باید قطع شود. تفاوت اصلی بریکرهای معمولی با بریکرهای مخصوص موتور در این است که مدل‌های مخصوص موتور علاوه بر حفاظت از مدار، ویژگی‌هایی برای حفاظت حرارتی موتور نیز دارند.

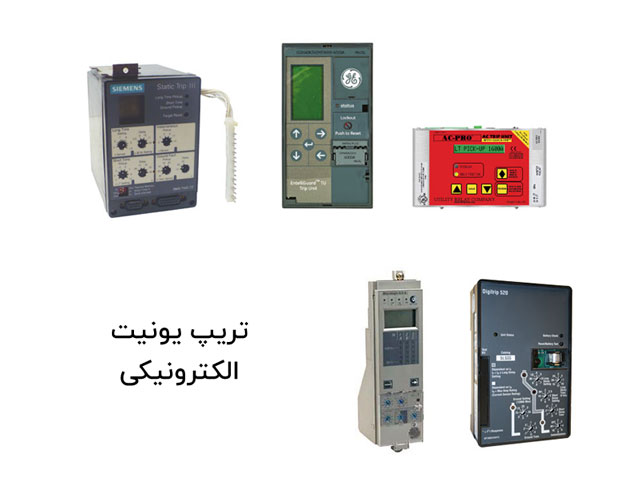

نقش تریپ یونیت الکترونیکی در حفاظت از موتور

تریپ یونیت الکترونیکی با استفاده از سنسورهای دقیق، جریان لحظه‌ای عبوری از هر فاز را اندازه‌گیری می‌کند. سپس با مقایسه این جریان با مقدار نامی تنظیم‌شده، در صورت تشخیص اضافه بار یا اتصال کوتاه، فرمان قطع مدار را صادر می‌نماید. این فرآیند با دقت میلی‌ثانیه‌ای انجام می‌شود که از داغ شدن سیم‌پیچ موتور و سوختن آن جلوگیری می‌کند.

تریپ یونیت‌ های الکترونیکی بر اساس اصول تحلیل زمان-جریان کار می‌کنند. یعنی مقدار جریان عبوری و مدت زمانی که جریان بالا باقی می‌ماند را با هم می‌سنجند. در صورتی که زمان عبور جریان غیرمجاز از حد مجاز بیشتر شود، بریکر مدار را قطع می‌کند.

حفاظت در برابر اضافه بار (Overload Protection)

اضافه بار یکی از شایع‌ترین خطرات برای موتورهاست. زمانی که موتور تحت بار بیش از ظرفیت خود کار کند، جریان بیشتری از سیم‌پیچ‌ها عبور کرده و باعث گرم شدن بیش از حد آن می‌شود. اگر این وضعیت ادامه یابد، عایق سیم‌پیچ تخریب شده و موتور خواهد سوخت.

تریپ یونیت الکترونیکی با اندازه‌گیری دقیق جریان، این وضعیت را به‌سرعت تشخیص می‌دهد. بر خلاف تریپ‌های حرارتی سنتی که واکنش کندتری دارند، نوع الکترونیکی قادر است با تنظیم زمان‌های تریپ مختلف برای مقادیر گوناگون جریان، از داغ شدن موتور جلوگیری کند.

این تنظیمات معمولاً شامل پارامترهایی مانند:

• Long Time Setting (Ir) برای محدود کردن جریان بلندمدت
• Time Delay (tr) برای تعیین زمان تأخیر قطع
• Thermal Memory برای در نظر گرفتن گرمای باقی‌مانده از سیکل‌های قبلی کاری موتور

به این ترتیب موتور حتی در شرایطی که به صورت مکرر روشن و خاموش می‌شود نیز محافظت مؤثری خواهد داشت.

حفاظت در برابر اتصال کوتاه (Short Circuit Protection)

اتصال کوتاه یکی از خطرناک‌ترین حوادث در مدارهای قدرت است. در این حالت جریان به صورت ناگهانی چندین برابر مقدار نامی افزایش می‌یابد. تریپ یونیت الکترونیکی در بریکر محافظ موتور با استفاده از الگوریتم‌های سریع تشخیص جریان لحظه‌ای، در کمتر از چند میلی‌ثانیه مدار را قطع می‌کند.

در این بخش معمولاً از تنظیمات زیر استفاده می‌شود:

• Instantaneous Trip (Ii) برای قطع فوری در صورت عبور جریان بالا
• Short Time Delay (tsd) برای کنترل قطع در خطاهای موقت
• Ground Fault (Ig) برای حفاظت در برابر خطای اتصال به زمین

چنین دقتی مانع از سوختن سیم‌پیچ‌ها، آسیب به شینه‌ها و حتی خطر آتش‌سوزی می‌شود.

عملکرد هوشمند تریپ یونیت الکترونیکی

تریپ یونیت‌های مدرن قابلیت تحلیل شرایط بار را به صورت پویا دارند. آن‌ها علاوه بر اندازه‌گیری جریان، می‌توانند پارامترهای دیگری مانند دما، فاز ناهماهنگ و حتی ارتعاشات الکتریکی را پایش کنند.

برخی از مدل‌های پیشرفته دارای ارتباط دیجیتال هستند و از طریق پروتکل‌هایی مانند Modbus یا Profibus می‌توانند به سیستم‌های مانیتورینگ مرکزی متصل شوند. در چنین شرایطی مهندسان بهره‌برداری قادرند از طریق نرم‌افزار، وضعیت دقیق موتور، تعداد دفعات تریپ و مقادیر جریان را مشاهده و تحلیل کنند.

انواع عملکرد تریپ یونیت الکترونیکی در بریکر محافظ موتور

تریپ یونیت‌های الکترونیکی بسته به نوع کاربری و مدل بریکر، عملکردهای مختلفی دارند که در ادامه به تفصیل توضیح داده می‌شود:

۱. عملکرد زمان بلند (Long Time Protection)

این بخش برای حفاظت در برابر اضافه بارهای طولانی‌مدت طراحی شده است. جریان عبوری به صورت مداوم پایش شده و در صورت عبور از مقدار تنظیمی Ir به مدت بیش از tr، دستور قطع صادر می‌شود. این عملکرد مانع از گرم شدن بیش از حد موتور در بارهای مداوم می‌شود.

۲. عملکرد زمان کوتاه (Short Time Protection)

برای خطاهای موقتی که در لحظه استارت یا در زمان تغییر بار رخ می‌دهد، از حفاظت کوتاه‌مدت استفاده می‌شود. این عملکرد کمک می‌کند از قطع بی‌مورد مدار در اثر جریان لحظه‌ای جلوگیری شود اما اگر خطا ادامه یابد، بریکر تریپ می‌کند.

۳. عملکرد لحظه‌ای (Instantaneous Protection)

در صورت وقوع اتصال کوتاه واقعی، جریان به چندین برابر مقدار نامی می‌رسد. در این حالت، تریپ یونیت با سرعت بالا عمل کرده و مدار را فوراً قطع می‌کند تا از آسیب‌های فیزیکی و حرارتی جلوگیری شود.

۴. عملکرد خطای زمین (Ground Fault Protection)

گاهی ممکن است یکی از فازها به زمین متصل شود که منجر به خطر برق‌گرفتگی یا آتش‌سوزی می‌شود. تریپ یونیت با تحلیل اختلاف جریان بین فازها، وجود چنین خطایی را تشخیص می‌دهد و در صورت تداوم، مدار را قطع می‌کند.

۵. عملکرد عدم توازن فاز (Phase Unbalance)

در موتورهای سه فاز، تعادل بین فازها بسیار مهم است. اگر یکی از فازها جریان کمتری داشته باشد یا قطع شود، جریان فازهای دیگر افزایش یافته و موتور آسیب می‌بیند. تریپ یونیت‌های پیشرفته قادرند این ناهماهنگی را شناسایی کرده و از کارکرد نامتعادل موتور جلوگیری کنند.

۶. عملکرد دمای سیم‌پیچ (Thermal Model)

این قابلیت با در نظر گرفتن گرمای انباشته شده در موتور، تصمیم به قطع یا عدم قطع مدار می‌گیرد. بدین ترتیب از خاموشی‌های بی‌دلیل جلوگیری و در عین حال سلامت موتور حفظ می‌شود.

مزایای استفاده از بریکر محافظ موتور با تریپ یونیت الکترونیکی

پیش از بیان مزایا، باید دانست که این نوع بریکرها نسبت به مدل‌های سنتی هزینه بیشتری دارند، اما در مقابل مزایای فراوانی ارائه می‌دهند که آن را برای صنایع حیاتی و خطوط تولید ارزشمند می‌سازد.

برخی از مهم‌ترین مزایا عبارت‌اند از:

• دقت بالاتر در تشخیص خطاها: به دلیل استفاده از مدارهای الکترونیکی دقیق
• تنظیم‌پذیری وسیع‌تر: امکان تغییر پارامترها متناسب با نوع موتور و شرایط محیطی
• حفاظت جامع‌تر: پوشش خطاهای حرارتی، مغناطیسی، زمین و عدم تعادل فاز
• قابلیت مانیتورینگ از راه دور: از طریق پورت‌های ارتباطی و نرم‌افزارهای صنعتی
• عمر بالاتر و پایداری بیشتر: به دلیل عدم وجود قطعات مکانیکی حساس در بخش تریپ
• کاهش زمان خاموشی اضطراری: با تشخیص سریع و دقیق علت قطع

مقایسه بریکر الکترونیکی با بریکر حرارتی-مغناطیسی

برای درک بهتر مزایای نوع الکترونیکی، باید تفاوت آن با مدل‌های سنتی را بررسی کرد:

به این ترتیب برای صنایع بزرگ که هر دقیقه توقف تولید ضرر سنگین به همراه دارد، استفاده از بریکر با تریپ یونیت الکترونیکی کاملاً منطقی است.

نکات مهم در انتخاب بریکر محافظ موتور با تریپ یونیت الکترونیکی

در انتخاب بریکر مناسب باید چند عامل مهم در نظر گرفته شود تا حفاظت کامل از موتور تضمین گردد: پیش از ارائه فهرست، لازم است تأکید شود که انتخاب نادرست ظرفیت بریکر می‌تواند به سوختن موتور یا عملکرد ناقص منجر شود.

نکات کلیدی عبارت‌اند از:

• جریان نامی موتور را به‌دقت اندازه‌گیری و بر اساس آن مقدار Ir را تنظیم کنید.
• زمان تأخیر طولانی و کوتاه را بر اساس نوع بار و سیکل کاری تنظیم نمایید.
• نوع تریپ یونیت (ثابت یا قابل تنظیم) را متناسب با نیاز پروژه انتخاب کنید.
• ولتاژ کاری و فرکانس شبکه باید با مشخصات بریکر تطبیق داشته باشد.
• قابلیت ارتباط دیجیتال در صورت نیاز به مانیتورینگ مرکزی بررسی شود.
• محیط نصب از نظر دما و رطوبت باید با استاندارد بریکر سازگار باشد.

کاربردهای صنعتی بریکر محافظ موتور با تریپ یونیت الکترونیکی

این نوع بریکر در محیط‌های صنعتی مختلف مورد استفاده قرار می‌گیرد، مخصوصاً جایی که موتورها نقش حیاتی دارند. برخی از مهم‌ترین کاربردها شامل موارد زیر است:

• کارخانه‌های تولید سیمان، فولاد و پتروشیمی
• سیستم‌های پمپاژ و ایستگاه‌های آب و فاضلاب
• خطوط مونتاژ خودکار و رباتیک
• سیستم‌های تهویه مطبوع بزرگ (HVAC)
• تجهیزات معدنی و حفاری
• صنایع غذایی و دارویی که نیاز به دقت و پایداری بالا دارند

تعمیر و نگهداری بریکر محافظ موتور

با وجود اینکه تریپ یونیت‌ های الکترونیکی نیاز به سرویس خاصی ندارند، رعایت چند نکته برای افزایش طول عمر و اطمینان از عملکرد دقیق آن ضروری است.

پیش از فهرست، بدانید که نگهداری صحیح از بریکر نه تنها از خرابی زودرس جلوگیری می‌کند بلکه امنیت اپراتورها را نیز افزایش می‌دهد.

نکات اصلی شامل موارد زیر است:

• به‌صورت دوره‌ای اتصالات الکتریکی بررسی و محکم شوند.
• تمیزی سطح بریکر و نبود گرد و غبار اهمیت زیادی دارد.
• تست دوره‌ای عملکرد تریپ با دستگاه مخصوص انجام گیرد.
• بررسی حرارت بیش از حد در ترمینال‌ها برای جلوگیری از اتصالات سست.
• آپدیت نرم‌افزاری در مدل‌های دیجیتال انجام شود تا الگوریتم‌های تشخیص خطا به‌روز بمانند.

آینده تریپ یونیت‌های الکترونیکی در صنعت برق

با گسترش مفهوم هوشمندسازی و اینترنت صنعتی اشیا (IIoT)، بریکرهای محافظ موتور نیز به سمت دیجیتالی شدن کامل پیش می‌روند. در نسل‌های جدید، این تجهیزات قادرند علاوه بر حفاظت، داده‌های عملکردی موتور را ذخیره و تحلیل کنند. در نتیجه اپراتورها می‌توانند پیش از وقوع خطا از وضعیت بحرانی باخبر شوند و تعمیرات پیشگیرانه انجام دهند. بریکرهای الکترونیکی آینده نه تنها ابزار حفاظت، بلکه بخشی از شبکه هوشمند انرژی خواهند بود که با بهینه‌سازی مصرف برق، هزینه‌ها را نیز کاهش می‌دهند.
