تابلو برق صنعتی در هر کارخانه، کارگاه یا واحد تولیدی نقش قلب تپنده شبکه برق را ایفا میکند. همه تجهیزات کنترلی، حفاظتی و توزیعی درون این تابلو قرار میگیرند و اگر بدنه تابلو استاندارد نباشد، هیچکدام از این تجهیزات عملکرد ایمنی نخواهند داشت. بنابراین انتخاب و سفارش بدنه تابلو برق یک موضوع بسیار حیاتی است.
شرکت آداک به عنوان یکی از پیشروترین طراحان و سازندگان بدنه تابلو برق در ایران، همواره تاکید میکند که کیفیت بدنه به همان اندازه کیفیت تجهیزات داخلی اهمیت دارد. در این مقاله قصد داریم به صورت کامل و با جزئیات فراوان به نکات مهم پیش از سفارش بدنه تابلو برق، انواع بدنه آماده، طراحی ماژولار، استاندارد IP و مسائل مرتبط بپردازیم.
فهرست مطالب
- 1 تاریخچه کوتاه بدنه تابلو برق
- 2 اهمیت انتخاب بدنه استاندارد
- 3 نکات کلیدی قبل از سفارش بدنه تابلو برق
- 4 بررسی شرایط محیطی
- 5 ابعاد و ظرفیت داخلی
- 6 جنس بدنه و پوشش رنگ
- 7 اشتباهات رایج در انتخاب بدنه تابلو برق
- 8 مقایسه بدنه های آماده و سفارشی
- 9 انواع بدنه های آماده قابل سفارش
- 10 طراحی ماژولار بدنه تابلو برق و اهمیت آن
- 11 ویژگی های طراحی ماژولار
- 12 مزایای طراحی ماژولار
- 13 محدودیت ها و معایب
- 14 استاندارد IP و اهمیت آن در بدنه تابلو برق
- 15 تحلیل هزینه و فایده در انتخاب بدنه
- 16 نمونه پروژه های موفق با بدنه مناسب
- 17 سوالات متداول درباره بدنه تابلو برق
- 18 معرفی شرکت آداک بهین نیرو
تاریخچه کوتاه بدنه تابلو برق
در گذشته تابلوهای برق صرفا یک محفظه ساده فلزی بودند که تنها برای محافظت مکانیکی از کلیدها و فیوزها استفاده میشدند. با گذر زمان و افزایش حساسیت تجهیزات الکتریکی، بدنه تابلوها به مرور پیچیده‌تر شد. امروزه بدنه‌ها نه تنها وظیفه حفاظت فیزیکی را بر عهده دارند، بلکه در برابر نفوذ آب، گرد و غبار، رطوبت، بخارات شیمیایی و حتی ارتعاشات مکانیکی نیز مقاومت میکنند.
اهمیت انتخاب بدنه استاندارد
انتخاب بدنه استاندارد باعث میشود:
- تجهیزات داخل تابلو عمر بیشتری داشته باشند.
- احتمال برق گرفتگی و حوادث الکتریکی به حداقل برسد.
- هزینه تعمیرات و نگهداری کاهش یابد.
- پروژه مطابق با استانداردهای بین المللی اجرا شود.
آداک در طراحی بدنه ها همیشه بر این نکته تاکید دارد که انتخاب بدنه تنها یک خرید ساده نیست، بلکه یک سرمایه گذاری برای امنیت و بهره وری سیستم است.
نکات کلیدی قبل از سفارش بدنه تابلو برق
برای اینکه انتخاب بهینه ای داشته باشید، ضروری است که نکات زیر را قبل از سفارش ساخت بدنه تابلو برق رعایت کنید:
بررسی شرایط محیطی
شرایط نصب تابلو برق اولین موضوعی است که باید بررسی شود. برای مثال تابلوهایی که در فضای باز نصب میشوند نیاز به درجه حفاظت بالاتر و رنگ مقاوم در برابر اشعه UV دارند.
ابعاد و ظرفیت داخلی
انتخاب ابعاد مناسب باید با در نظر گرفتن تجهیزات فعلی و امکان توسعه در آینده انجام شود. اگر بدنه خیلی کوچک انتخاب شود، نه تنها نصب تجهیزات دشوار میشود بلکه سیستم تهویه نیز کارایی لازم را نخواهد داشت.
جنس بدنه و پوشش رنگ
بدنه ها معمولا از فولاد، استیل ضد زنگ یا آلومینیوم ساخته میشوند. فولاد رایج ترین انتخاب است اما در محیط های مرطوب یا بهداشتی استیل ضد زنگ بهترین گزینه خواهد بود. پوشش رنگ الکترواستاتیک پودری نیز سبب میشود بدنه در برابر خط و خش، خوردگی و شرایط محیطی دوام بیشتری داشته باشد.
اشتباهات رایج در انتخاب بدنه تابلو برق
برخی اشتباهات در فرآیند سفارش و تحویل بدنه آماده تابلو برق سبب می شود که رضایت کامل توسط شما خریدار گرامی حاصل نشود. از جمله این موارد می توان به لیست زیر اشاره کرد:
- انتخاب بدنه تنها بر اساس قیمت و بی توجهی به کیفیت
- عدم توجه به استاندارد IP متناسب با شرایط محیط
- انتخاب ابعاد کوچک و نادیده گرفتن فضای توسعه آینده
- استفاده از بدنه بدون تهویه مناسب در محیط های گرم
- سفارش بدنه از سازندگان غیر معتبر
این اشتباهات میتوانند منجر به افزایش هزینه های تعمیر و حتی بروز حوادث شوند. آداک به دلیل سابقه طولانی در این حوزه، همواره به مشتریان مشاوره میدهد تا از این خطاها جلوگیری شود.
مقایسه بدنه های آماده و سفارشی
- بدنه آماده: در ابعاد استاندارد و طراحی های متداول موجود است. سرعت تحویل بالا و هزینه کمتر دارد اما انعطاف پذیری محدودی برای پروژه های خاص خواهد داشت.
- بدنه سفارشی: بر اساس نیاز دقیق پروژه طراحی و ساخته میشود. امکان در نظر گرفتن تمام جزئیات و شرایط خاص وجود دارد، هرچند زمان تحویل بیشتر و هزینه بالاتری دارد.
آداک هر دو نوع بدنه را در سبد محصولات خود دارد و مشتری میتواند بر اساس نیاز پروژه یکی از آنها را انتخاب کند.
انواع بدنه های آماده قابل سفارش
بدنه آماده تابلو برق صنعتی را می توان در انواع مختلفی آماده نمود:
- بدنه دیواری: مناسب برای فضاهای کوچک و کارگاه ها.
- بدنه ایستاده: برای پروژه های بزرگ و سیستم های قدرت.
- بدنه رک مونت: مخصوص تجهیزات مخابراتی و کنترلی.
- بدنه ماژولار آماده: برای پروژه هایی که نیاز به توسعه و انعطاف دارند.

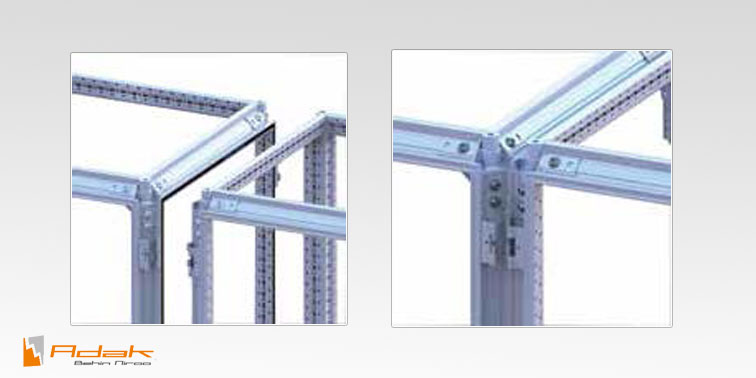

طراحی ماژولار بدنه تابلو برق و اهمیت آن
در طراحی ماژولار، بدنه تابلو برق از بخش های جداگانه و قابل ترکیب ساخته میشود. این بخش ها میتوانند بر اساس نیاز پروژه اضافه یا حذف شوند. این ویژگی است که در تابلوهای آداک به خوبی رعایت شده است.
ویژگی های طراحی ماژولار
- انعطاف پذیری در چینش تجهیزات
- سهولت در توسعه سیستم
- راحتی در تعمیر و نگهداری
- صرفه جویی در هزینه در پروژه های بزرگ
مزایای طراحی ماژولار
- کاهش زمان نصب
- افزایش ایمنی
- امکان ارتقا در آینده
محدودیت ها و معایب
- هزینه اولیه بالاتر
- نیاز به تیم فنی متخصص
- برای پروژه های کوچک چندان مقرون به صرفه نیست
شرکت آداک جزو معدود شرکت هایی در ایران است که توانایی تولید بدنه های ماژولار استاندارد را دارد.
استاندارد IP و اهمیت آن در بدنه تابلو برق
استاندارد IP میزان حفاظت بدنه را در برابر گرد و غبار و آب مشخص میکند. برای مثال:
- IP20: حفاظت در برابر اجسام خارجی بزرگتر از 12 میلیمتر، بدون حفاظت در برابر آب.
- IP54: حفاظت نسبی در برابر گرد و غبار و پاشش آب.
- IP65: حفاظت کامل در برابر گرد و غبار و مقاومت بالا در برابر پاشش شدید آب.
- IP67: مقاومت در برابر غوطه ور شدن موقت در آب.
مثال کاربردی: در یک کارخانه سیمان، بدنه تابلو برق با IP65 لازم است زیرا میزان گرد و غبار بسیار زیاد است. در حالی که در یک اتاق کنترل تمیز IP20 یا IP30 کفایت میکند.

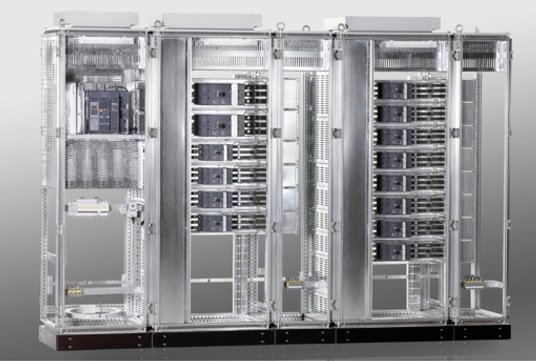

آداکسل: نسل جدید بدنه آماده تابلو برق
تحلیل هزینه و فایده در انتخاب بدنه
بسیاری از مدیران پروژه ابتدا به دنبال کمترین هزینه هستند اما انتخاب بدنه ارزان میتواند در آینده هزینه های سنگین تری به بار آورد. هزینه تعویض تجهیزات سوخته یا خاموشی خط تولید چندین برابر هزینه اولیه یک بدنه استاندارد خواهد بود. بنابراین باید دید بلندمدت داشت.
نمونه پروژه های موفق با بدنه مناسب
- در یک نیروگاه گازی با سفارش بدنه ماژولار IP65، هزینه نگهداری سالانه تا 40 درصد کاهش یافت.
- در یک کارخانه داروسازی، استفاده از بدنه استیل ضد زنگ باعث شد الزامات بهداشتی و GMP به طور کامل رعایت شود.
- در صنایع نفت و گاز، شرکت آداک با طراحی بدنه های سفارشی ضد خوردگی، توانست تابلوهایی با عمر مفید بیش از 15 سال تحویل دهد.
سوالات متداول درباره بدنه تابلو برق
1. آیا بدنه آماده همیشه جوابگو است؟
خیر، بدنه آماده تنها برای پروژه های عمومی مناسب است. برای شرایط خاص باید بدنه سفارشی انتخاب شود.
2. بهترین جنس بدنه کدام است؟
بستگی به محیط پروژه دارد. فولادی در بیشتر صنایع کافی است، اما استیل ضد زنگ در محیط مرطوب بهترین انتخاب است.
3. طراحی ماژولار چه زمانی پیشنهاد میشود؟
برای پروژه های بزرگ و قابل توسعه، مانند نیروگاه ها یا کارخانه های در حال گسترش.
4. چه درجه IP برای محیط باز مناسب است؟
حداقل IP54 و در محیط های بسیار مرطوب یا بارانی IP65 پیشنهاد میشود.
معرفی شرکت آداک بهین نیرو
شرکت آداک یکی از معتبرترین سازندگان بدنه و تابلو برق در ایران است که سالها تجربه طراحی و ساخت تابلوهای صنعتی برای صنایع نفت، گاز، پتروشیمی، فولاد، سیمان، غذایی و دارویی را دارد. این شرکت قادر است انواع بدنه دیواری، ایستاده، رک مونت و ماژولار را با جنس فولاد، آلومینیوم و استیل ضد زنگ تولید کند. همچنین امکان ساخت بدنه با استاندارد IP20 تا IP67 وجود دارد.
آداک با تکیه بر دانش فنی متخصصان خود و استفاده از ماشین آلات پیشرفته، همواره محصولاتی با کیفیت جهانی ارائه کرده است. انتخاب آداک یعنی انتخاب ایمنی، دوام و استاندارد.
