پنج نکته مهم در طراحی پست برق
طراحی پست برق یکی از مراحل حیاتی در صنعت برق است که نقش تعیین‌کننده‌ای در پایداری و کارایی شبکه توزیع و انتقال انرژی ایفا می‌کند. یک طراحی اصولی نه‌تنها ایمنی تجهیزات و پرسنل را تضمین می‌کند، بلکه از هزینه‌های اضافی و توقف‌های ناخواسته در سیستم جلوگیری می‌کند. در این مقاله از آداک بهین نیرو، شرکت طراح و سازنده انواع پست کمپکت برق ، پنج نکته اساسی در طراحی پست برق را بررسی می‌کنیم و توضیح می‌دهیم که چگونه رعایت این اصول می‌تواند به بهینه‌سازی عملکرد پست کمک کند.
۱. انتخاب محل مناسب برای احداث پست برق
یکی از اولین و مهم‌ترین تصمیمات در طراحی پست برق، انتخاب مکان مناسب برای نصب آن است. موقعیت جغرافیایی پست باید به گونه‌ای باشد که دسترسی آسان برای تعمیر و نگهداری وجود داشته باشد. همچنین، باید از مناطق پرترافیک و مناطق مسکونی فاصله مناسبی داشته باشد تا خطرات ناشی از نویز الکترومغناطیسی و حوادث احتمالی کاهش یابد.
علاوه بر این، زمینی که برای احداث پست در نظر گرفته می‌شود باید از نظر مقاومت خاک و شرایط جوی مورد بررسی قرار گیرد. خاک باید توانایی تحمل وزن تجهیزات سنگین را داشته باشد و در برابر رطوبت و زلزله مقاوم باشد. در برخی موارد، استفاده از فونداسیون‌های ویژه برای جلوگیری از نشست زمین ضروری است.
۲. طراحی سیستم زمین‌سازی مطابق با استانداردها
سیستم زمین‌سازی در پست برق نقش حیاتی در حفظ ایمنی پرسنل و تجهیزات دارد. یک سیستم زمین‌سازی نامناسب می‌تواند منجر به افزایش خطر برق‌گرفتگی، آسیب به تجهیزات و حتی آتش‌سوزی شود. برای جلوگیری از این مشکلات، باید از استانداردهای بین‌المللی مانند IEEE 80 و IEC 62305 پیروی کرد.
در طراحی سیستم زمین، مقاومت الکتریکی زمین باید تا حد امکان کاهش یابد تا جریان‌های خطا به‌راحتی به زمین منتقل شوند. استفاده از الکترودهای عمیق، شبکه‌های مشبک و مواد کاهنده مقاومت زمین می‌تواند در رسیدن به این هدف مؤثر باشد. همچنین، اتصال تمام تجهیزات فلزی به سیستم زمین برای جلوگیری از ایجاد اختلاف پتانسیل خطرناک ضروری است.

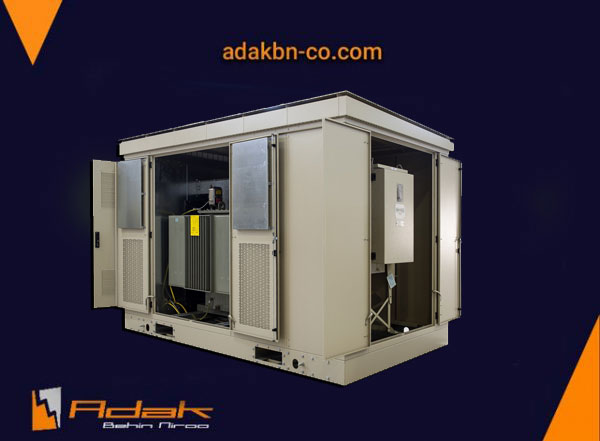

نمایی از یک پست پیش ساخته فلزی با تجهیزات داخلی آن
۳. بهینه‌سازی چیدمان تجهیزات برای کاهش فاصله و تلفات انرژی
چیدمان تجهیزات در پست برق تأثیر مستقیمی بر راندمان و پایداری سیستم دارد. قرار دادن ترانسفورماتورها، کلیدها و سایر تجهیزات در فاصله‌های بهینه می‌تواند از تلفات انرژی و افت ولتاژ جلوگیری کند. همچنین، این کار باعث کاهش طول کابل‌های ارتباطی و در نتیجه کاهش هزینه‌های اجرایی می‌شود.
همچنین بخوانید: بهترین قیمت ساخت تابلو برق صنعتی در ایران
یکی از نکات مهم در چیدمان تجهیزات، رعایت فاصله ایمنی بین بخش‌های مختلف است تا در صورت وقوع خطا، جرقه‌های ایجاد شده به سایر بخش‌ها سرایت نکند. علاوه بر این، دسترسی آسان به تجهیزات برای تعمیر و بازرسی باید در نظر گرفته شود تا در مواقع ضروری، کارکنان فنی بتوانند به‌راحتی عملیات موردنیاز را انجام دهند.
۴. استفاده از سیستم‌های حفاظتی پیشرفته
سیستم‌های حفاظتی در پست برق وظیفه شناسایی و قطع سریع خطاها را بر عهده دارند. استفاده از رله‌های دیجیتال پیشرفته، سیستم‌های کنترل خودکار و تجهیزات مانیتورینگ می‌تواند از آسیب‌های جدی به شبکه جلوگیری کند. این سیستم‌ها باید قابلیت تشخیص انواع خطاها از جمله اتصال کوتاه، اضافه بار و زمین‌شدگی را داشته باشند.
ساخت پست کمپکت و تابلو برق فشار متوسط برای توسعه میدان نفتی یادآوران شمالی توسط آداک بهین نیرو
علاوه بر تجهیزات حفاظتی، نصب سیستم‌های اطفای حریق خودکار در پست‌های برق ضروری است. از آنجا که تجهیزات الکتریکی در معرض خطر آتش‌سوزی قرار دارند، استفاده از سیستم‌های گازی یا پودری برای خاموش کردن سریع آتش بدون آسیب رساندن به تجهیزات توصیه می‌شود.
۵. در نظر گرفتن قابلیت توسعه پست برای نیازهای آینده
یک پست برق باید به گونه‌ای طراحی شود که امکان توسعه و ارتقا در آینده را داشته باشد. با رشد مصرف انرژی و افزایش تقاضا، ممکن است نیاز به اضافه کردن ترانسفورماتورهای جدید، کلیدهای اضافی یا حتی گسترش فضای فیزیکی پست وجود داشته باشد. بنابراین، در طراحی اولیه باید فضای کافی برای نصب تجهیزات جدید در نظر گرفته شود.
همچنین ببینید: تابلو برق هوشمند چیست؟
همچنین، استفاده از فناوری‌های هوشمند مانند سیستم‌های SCADA و اتوماسیون می‌تواند انعطاف‌پذیری پست را افزایش دهد. این سیستم‌ها امکان کنترل از راه دور و مانیتورینگ لحظه‌ای پارامترهای مختلف را فراهم می‌کنند و در نتیجه بهره‌برداری از پست را کارآمدتر می‌سازند.
پست برق پیش ساخته آداک
بر پایه استاندارد EN61330، پست کمپکت پیش ساخته به عنوان سیستمی با تجهیزات تایپ تست شده شامل ترانس های توزیع، تابلو برق فشار متوسط ، تابلو برق فشار ضعیف و تجهیزات جانبی دیگر که در داخل یك اتاقك قرار گرفته اند شناخته می شود. معمولا پست برق در مکان هایی نصب می شود که در دسترس عموم می باشد، لذا تامین ایمنی جانی در آن به شدت مورد توجه ماست. در آداک بهین نیرو، انواع پست کامپکت برق به صورت فلزی یا ساندویچ پنل طراحی و تولید می شود.
- تایپ تست شده براساس آخرین استانداردها
- دارای سطح بالایی از ایمنی برای افراد و تجهیزات داخلی
- پوشش گستره وسیعی از جریان ها و ظرفیت ها
- قابلیت پیاده سازی در ابعاد مختلف با بدنه صورت فلزی یا ساندویچ پنل
- بهره مندی از مجموعه کامل تجهیزات آداک به همراه خدمات پشتیبانی حرفه ای
خلاصه مطلب
طراحی پست برق فرآیندی پیچیده و تخصصی است که نیازمند توجه به جزئیات فنی و رعایت استانداردهای ایمنی است. انتخاب محل مناسب، طراحی سیستم زمین‌سازی کارآمد، بهینه‌سازی چیدمان تجهیزات، استفاده از سیستم‌های حفاظتی پیشرفته و در نظر گرفتن قابلیت توسعه، از جمله نکات کلیدی هستند که در صورت رعایت، عملکرد بهینه و ایمن پست را تضمین می‌کنند.
سفارش ساخت پست کمپکت برق
در ایران، شرکت آداک بهین نیرو به عنوان یکی از پیشگامان طراحی و ساخت پست‌های برق، با بهره‌گیری از دانش فنی روز دنیا و تجربه متخصصان داخلی، توانسته است پروژه‌های متعددی را با بالاترین استانداردهای کیفیت به سرانجام برساند. این شرکت با ارائه راهکارهای مهندسی دقیق و استفاده از تجهیزات مدرن، به عنوان یکی از بهترین شرکت‌های سازنده پست برق در کشور شناخته می‌شود. برای دریافت مشاوره رایگان و استعلام قیمت با شماره 02144491255 و 02634156000 تماس بگیرید.
