سیستم های اتصال به زمین و اهمیت آن
اتصال به زمین یکی از مهم ترین بخش های طراحی و اجرای تاسیسات الکتریکی است؛ بخشی که در بسیاری از پروژه ها تا زمانی که حادثه ای رخ ندهد، اهمیت واقعی آن به چشم نمی آید. یک سیستم ارت مناسب فقط برای جلوگیری از برق گرفتگی طراحی نمی شود، بلکه نقش مهمی در حفاظت از تجهیزات، تخلیه جریان های خطا، کنترل اضافه ولتاژها، عملکرد صحیح تجهیزات حفاظتی و افزایش ایمنی کل شبکه برق دارد. به همین دلیل، انتخاب نوع سیستم اتصال به زمین باید متناسب با ساختار شبکه، نوع مصرف کننده، شرایط خاک، سطح ولتاژ و الزامات حفاظتی انجام شود.
چرا سیستم اتصال به زمین اهمیت دارد؟
در یک تاسیسات الکتریکی، ممکن است بدنه فلزی یک دستگاه در حالت عادی هیچ ولتاژی نسبت به زمین نداشته باشد، اما در اثر خرابی عایق، قطع شدن سیم، نفوذ رطوبت یا اتصال یکی از هادی های فعال به بدنه، این شرایط به سرعت تغییر کند. اگر مسیر مناسبی برای عبور جریان خطا وجود نداشته باشد، بدنه فلزی می تواند برای انسان خطرناک شود. سیستم اتصال به زمین با ایجاد یک مسیر کنترل شده برای جریان خطا، کمک می کند تجهیزات حفاظتی مانند فیوز، کلید مینیاتوری، کلید اتوماتیک یا تجهیزات حفاظت نشتی جریان بتوانند در زمان مناسب عمل کنند.
| 🔌 نوع سیستم | ⚡ نحوه اتصال | ✅ مزایا | ⚠️ معایب |
|---|---|---|---|
| TN-S | نول و حفاظتی از ابتدا تا انتها جدا کشیده می شوند | ایمنی بالا، پایداری خوب، کاهش برگشت جریان خطا | هزینه اجرای بالا |
| TN-C | نول و حفاظتی مشترک هستند | هزینه پایین، اجرای ساده | ریسک بالاتر خطا، ایمنی کمتر |
| TN-C-S | بخشی از مسیر نول و حفاظتی مشترک و سپس جدا می شوند | تعادل میان هزینه و ایمنی | پیچیدگی در طراحی و نگهداری |
| TT | نول منبع به زمین وصل است و تجهیزات به الکترود زمین مستقل متصل می شوند | استقلال از شبکه، ایمنی خوب در زمین مناسب | نیاز به مقاومت زمین پایین، هزینه بیشتر در خاک های مقاوم |
| IT | منبع بدون اتصال مستقیم به زمین یا از طریق امپدانس بالا | ادامه کارکرد در خطای اولیه، مناسب صنایع حساس | نیاز به تجهیزات حفاظتی پیشرفته، هزینه بالا |

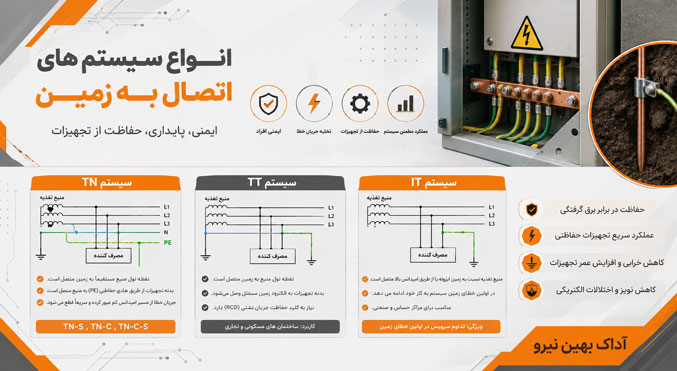

انواع سیستم های اتصال به زمین
سیستم های ارت بسته به طراحی شبکه و نوع حفاظت مورد نظر به چند دسته اصلی تقسیم می شوند. هر کدام از این دسته ها ویژگی ها، مزایا و محدودیت های خاص خود را دارند و طراحان برق صنعتی باید با توجه به شرایط پروژه مناسب ترین گزینه را انتخاب کنند. همه سیستم های اتصال به زمین ساختار یکسانی ندارند. در سیستم TN، مسیر حفاظتی زمین به نقطه خنثی منبع ارتباط مشخصی دارد و خود این سیستم به زیرگروه هایی مانند TN-S، TN-C و TN-C-S تقسیم می شود. در سیستم TT، تجهیزات مصرف کننده از طریق الکترود زمین محلی به زمین متصل می شوند، در حالی که در سیستم IT، منبع تغذیه نسبت به زمین ایزوله یا از طریق امپدانس بالایی متصل است. این تفاوت ها باعث می شود هر سیستم برای شرایط خاصی مناسب تر باشد.
سیستم TN اتصال به زمین
این سیستم یکی از رایج ترین انواع اتصال به زمین در دنیا است و خود شامل زیرشاخه هایی می شود. در سیستم TN نقطه نول منبع تغذیه مستقیما به زمین وصل می شود و بدنه فلزی تجهیزات نیز از طریق هادی حفاظتی با همین نقطه مرتبط می شود.
- سیستم TN-S: در این حالت هادی نول و هادی حفاظتی از ابتدا تا انتهای شبکه کاملا جدا از یکدیگر کشیده می شوند. مزیت این روش ایمنی بالا و کاهش احتمال برگشت جریان خطا است.
- سیستم TN-C: در این روش هادی نول و حفاظتی یکی هستند و به صورت مشترک مورد استفاده قرار می گیرند. این سیستم هزینه کمتری دارد اما در صورت بروز خطا ریسک بالاتری به همراه دارد.
- سیستم TN-C-S: ترکیبی از دو حالت قبلی است. بخشی از مسیر نول و حفاظتی مشترک بوده و سپس در نقطه ای از هم جدا می شوند. این روش تعادل خوبی میان هزینه و ایمنی ایجاد می کند.
سیستم اتصال به زمین TT
در سیستم TT، نقطه نول منبع تغذیه به زمین متصل است اما بدنه تجهیزات مصرف کننده به صورت مستقل و مجزا به الکترود زمین خودش وصل می شود. این سیستم معمولا در مناطقی استفاده می شود که دسترسی به زمین مناسب آسان است. مزیت آن استقلال از شبکه و کاهش احتمال برگشت جریان خطا است اما به دلیل نیاز به مقاومت زمین پایین، گاهی هزینه اجرای آن بالا می رود.
همچنین بخوانید: بهترین مرجع خرید بدنه آماده تابلو برق صنعتی
سیستم اتصال به زمین IT
در سیستم IT هیچ نقطه ای از منبع مستقیما به زمین متصل نمی شود و یا اتصال از طریق یک امپدانس بالا صورت می گیرد. در این حالت بدنه تجهیزات به صورت معمولی زمین می شود. مزیت اصلی سیستم IT ادامه کارکرد شبکه حتی در زمان بروز یک خطای اولیه به زمین است که این ویژگی در بیمارستان ها، صنایع حساس و مکان هایی که قطع برق غیرقابل قبول است بسیار ارزشمند می باشد. البته در صورت وقوع خطای دوم، شرایط بسیار خطرناک خواهد شد و نیازمند تجهیزات حفاظتی دقیق است.
اجزای اصلی سیستم های اتصال به زمین
یک سیستم اتصال به زمین از چند بخش به هم پیوسته تشکیل می شود که وظیفه آنها ایجاد یک مسیر مطمئن برای انتقال جریان خطا به زمین و ایجاد شرایط مناسب برای عملکرد تجهیزات حفاظتی است. عملکرد صحیح سیستم ارت زمانی تضمین می شود که تمام اجزا از نظر جنس، ابعاد، اتصالات و شرایط نصب به درستی انتخاب و اجرا شوند.
| جزء سیستم ارت | وظیفه اصلی |
|---|---|
| الکترود زمین | انتقال جریان از سیستم به خاک |
| هادی ارت | ایجاد مسیر الکتریکی بین تجهیزات و الکترود |
| شینه ارت | اتصال و توزیع هادی های حفاظتی |
| اتصالات و بست ها | ایجاد اتصال مکانیکی و الکتریکی مطمئن |

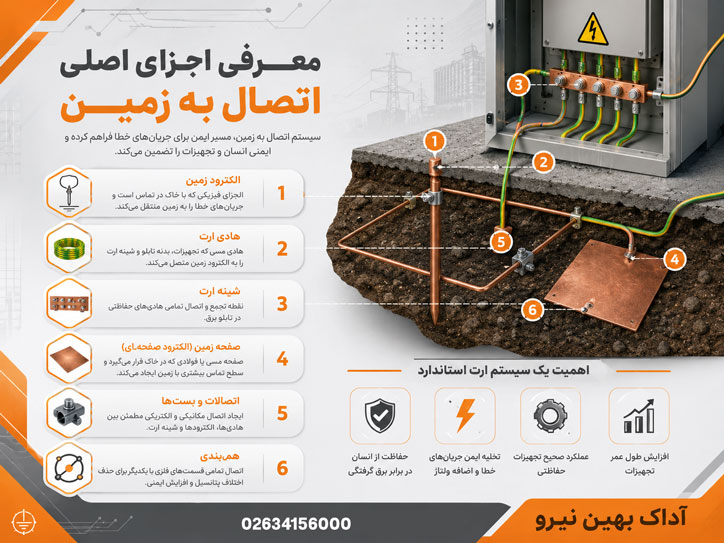

مهم ترین بخش سیستم، الکترود زمین است که می تواند به شکل میله، صفحه، سیم یا شبکه درون خاک اجرا شود. جنس و ابعاد الکترود و همچنین شرایط خاک، تاثیر مستقیمی بر مقاومت سیستم زمین دارد. در پروژه های بزرگ، معمولا به جای یک الکترود منفرد از شبکه یا مجموعه ای از الکترودها استفاده می شود.
هادی ارت وظیفه دارد بدنه فلزی تجهیزات، تابلوها و بخش های قابل لمس را به شینه ارت و در نهایت به الکترود زمین متصل کند. سطح مقطع این هادی باید متناسب با جریان خطا و الزامات حفاظتی انتخاب شود.
در تابلو برق، شینه ارت محل تجمع و اتصال هادی های حفاظتی است و باید به شکل مطمئن به سیستم زمین ساختمان یا تاسیسات متصل باشد. در کنار این اجزا، بست ها، کلمپ ها، کابلشوها و اتصالات مخصوص نیز اهمیت زیادی دارند؛ زیرا اتصال ضعیف یا خوردگی آنها می تواند مقاومت مسیر زمین را افزایش داده و عملکرد کل سیستم را مختل کند. در تاسیسات حرفه ای، هم بندی قسمت های فلزی نیز اهمیت دارد تا اختلاف پتانسیل خطرناک بین بخش های مختلف کاهش پیدا کند و یک شبکه حفاظتی یکپارچه ایجاد شود.
پس به طور خلاصه می توان اجزای اصلی سیستم های اتصال به زمین را به صورت زیر دسته بندی کرد:
- الکترود زمین: میله یا شبکه فلزی که در خاک دفن می شود و وظیفه انتقال جریان خطا به زمین را دارد. این بخش باید دارای مقاومت بسیار پایین باشد.
- هادی حفاظتی: سیم یا کابل مخصوصی که بدنه تجهیزات را به الکترود زمین متصل می کند. این هادی باید مقاومت مکانیکی و الکتریکی کافی داشته باشد.
- سیستم همبندی: مجموعه ای از اتصالات که بخش های فلزی مختلف را به یکدیگر وصل کرده و اختلاف پتانسیل میان آن ها را کاهش می دهد.
روش های اجرای اتصال به زمین
اجرای سیستم اتصال به زمین با توجه به نوع ساختمان، شرایط خاک، فضای موجود و میزان حفاظت مورد نیاز می تواند به روش های مختلفی انجام شود. انتخاب روش مناسب فقط به نوع الکترود محدود نیست، بلکه باید مقاومت ویژه خاک، عمق مناسب نصب، سطح جریان خطا و شرایط محیطی نیز در نظر گرفته شود. هدف اصلی در تمام روش ها، ایجاد مسیری مطمئن و پایدار برای انتقال جریان خطا به زمین است.
| روش اجرا | ویژگی اصلی | کاربرد رایج |
|---|---|---|
| الکترود میله ای | نصب ساده و عمق زیاد | ساختمان ها و تاسیسات عمومی |
| صفحه ای | سطح تماس بیشتر با خاک | پروژه های خاص و خاک مناسب |
| شبکه ای | پوشش گسترده زمین | پست ها و تاسیسات صنعتی |
| سیم یا تسمه مدفون | ایجاد مسیر گسترده در خاک | ساختمان و محوطه صنعتی |
در روش میله ای، میله های مسی یا فولادی با روکش مناسب در عمق مشخصی از زمین نصب و توسط هادی ارت به سیستم حفاظتی متصل می شوند. در صورت بالا بودن مقاومت زمین، می توان از چند میله با فاصله مناسب استفاده کرد.
در روش صفحه ای، یک صفحه فلزی در خاک قرار می گیرد و با هادی مناسب به شینه ارت متصل می شود. این روش در برخی پروژه ها کاربرد دارد، اما نیازمند فضای مناسب و اجرای صحیح است. روش شبکه ای بیشتر در پست های برق، مراکز صنعتی و محوطه های وسیع استفاده می شود. در این روش، هادی ها به صورت شبکه در زیر زمین قرار می گیرند و علاوه بر کاهش مقاومت زمین، به کنترل اختلاف پتانسیل سطح زمین نیز کمک می کنند.ذ در نهایت، روش سیم یا تسمه مدفون با ایجاد مسیر گسترده در خاک می تواند برای دستیابی به سطح مناسب اتصال زمین مورد استفاده قرار گیرد. پس از اجرا نیز اندازه گیری مقاومت سیستم و بررسی پیوستگی اتصالات ضروری است.
بنابراین به طور خلاصه می توان روش اجرای سیستم ارتینگ یا اتصال به زمین را اینگونه دسته بندی نمود:
- استفاده از میله های ارت: این روش متداول ترین روش است که در آن میله های فولادی مسی کوبیده شده در خاک استفاده می شوند.
- صفحه مسی: در این روش از صفحات بزرگ مسی دفن شده در خاک برای افزایش سطح تماس با زمین استفاده می شود.
- چاه ارت: مخصوص مکان هایی که خاک مقاومت بالایی دارد. در این حالت چاهی حفر شده و با مواد کاهنده مقاومت پر می شود.
- شبکه مش ارت: در پروژه های بزرگ صنعتی شبکه ای از سیم های مسی در زیر خاک گسترده می شود که مقاومت بسیار کمی ایجاد می کند.
مقایسه سیستم های مختلف اتصال به زمین
سیستم های TN، TT و IT از نظر نحوه اتصال منبع تغذیه، بدنه تجهیزات و مسیر جریان خطا با یکدیگر تفاوت دارند. در سیستم TN، مسیر خطا معمولا امپدانس کمتری دارد و تجهیزات حفاظتی می توانند سریع تر عمل کنند؛ به همین دلیل در بسیاری از تاسیسات ساختمانی و صنعتی کاربرد گسترده ای دارد. سیستم TT از الکترود زمین مستقل در محل مصرف استفاده می کند و معمولا همراه با کلیدهای جریان نشتی به کار می رود. در مقابل، سیستم IT دارای جداسازی یا اتصال امپدانسی منبع نسبت به زمین است و در صورت وقوع اولین خطای زمین، امکان ادامه کار سیستم را فراهم می کند. به همین دلیل در محیط هایی که تداوم برق اهمیت بالایی دارد، مانند برخی مراکز درمانی و فرآیندهای صنعتی حساس، گزینه مناسبی محسوب می شود.
انتخاب نوع سیستم ارت به عوامل زیادی بستگی دارد از جمله نوع شبکه برق، شرایط خاک، اهمیت تداوم سرویس دهی، هزینه های اجرایی و سطح ایمنی مورد انتظار.
- TN-S ایمنی بالا و پایداری خوب دارد اما هزینه اجرای آن بیشتر است.
- TN-C کم هزینه تر است اما در صنایع حساس توصیه نمی شود.
- TT استقلال خوبی از شبکه دارد اما نیازمند زمین با کیفیت مناسب است.
- IT برای صنایع حیاتی عالی است اما هزینه تجهیزات حفاظتی در آن بالا است.
اهمیت تست و نگهداری سیستم اتصال به زمین
اجرای سیستم ارت تنها بخشی از ماجرا است. اگر این سیستم به طور منظم تست و بررسی نشود، پس از مدتی کارایی خود را از دست می دهد. خوردگی میله ها و کابل ها، افزایش مقاومت خاک در اثر خشکسالی و قطع شدن اتصالات از جمله مشکلاتی هستند که باید به صورت دوره ای بررسی شوند. تست مقاومت زمین معمولا سالانه انجام می شود و نتایج آن باید ثبت و نگهداری شود تا در صورت نیاز اصلاحات لازم صورت گیرد.
تست و نگهداری منظم سیستم اتصال به زمین برای اطمینان از عملکرد صحیح آن در زمان بروز خطا ضروری است. مهم ترین آزمایش، اندازه گیری مقاومت الکترود یا شبکه زمین با تجهیزات مخصوص مانند ارت تستر است. این اندازه گیری باید در دوره های مشخص و همچنین پس از تغییرات اساسی در تاسیسات انجام شود. علاوه بر مقاومت زمین، پیوستگی هادی های حفاظتی، وضعیت شینه ارت، اتصالات، کابلشوها و کلمپ ها نیز باید بررسی شود. خوردگی، شل شدن اتصالات، آسیب مکانیکی و قطع شدن هادی می تواند عملکرد سیستم را مختل کند. در محیط های صنعتی، شرایط خاک و تغییرات رطوبت نیز ممکن است مقدار مقاومت زمین را تغییر دهد. بنابراین ثبت نتایج تست های دوره ای و مقایسه آنها با مقادیر قبلی، به شناسایی سریع افت عملکرد و پیشگیری از خطرات احتمالی کمک می کند.
کاربرد سیستم ارت در تابلو برق صنعتی
تابلو برق صنعتی قلب هر کارخانه یا مجموعه تولیدی است و ایمنی آن به طور مستقیم بر بهره وری کل مجموعه تاثیر دارد. در این تابلوها ده ها کلید، فیوز، کنتاکتور و تجهیزات کنترل نصب می شود که کوچکترین نوسان یا خطا می تواند خسارت سنگینی به بار آورد. به همین دلیل اجرای سیستم اتصال به زمین در طراحی تابلو برق صنعتی الزامی است و باید با دقت بسیار بالا انجام گیرد. استفاده از سیستم ارت مناسب نه تنها ایمنی پرسنل را تضمین می کند بلکه باعث افزایش طول عمر تجهیزات و کاهش توقف های ناخواسته نیز می شود.
| کاربرد سیستم ارت | نقش در تابلو برق صنعتی | نتیجه |
|---|---|---|
| حفاظت در برابر برق گرفتگی | اتصال بدنه فلزی تابلو و تجهیزات به زمین | افزایش ایمنی اپراتور |
| تخلیه جریان خطا | ایجاد مسیر کم امپدانس برای جریان اتصال کوتاه | عملکرد سریع تجهیزات حفاظتی |
| حفاظت از تجهیزات | انتقال جریان های ناخواسته به زمین | کاهش احتمال آسیب به تجهیزات |
| عملکرد صحیح کلیدهای حفاظتی | فراهم کردن مسیر مناسب جریان خطا | قطع سریع مدار معیوب |
| کاهش نویز الکتریکی | ایجاد مرجع زمین مناسب برای تجهیزات کنترلی | کاهش اختلال در سیگنال ها |
| هم بندی تجهیزات | اتصال قسمت های فلزی مختلف به یک سیستم مشترک | کاهش اختلاف پتانسیل |
| حفاظت در برابر اضافه ولتاژ | کمک به تخلیه ولتاژهای ناگهانی و سرج | کاهش آسیب به تجهیزات حساس |
| اتصال سیستم صاعقه | انتقال ایمن جریان صاعقه به زمین | کاهش خطر آتش سوزی و خرابی تجهیزات |
