راهنمای جامع انتخاب و کاربرد سنسورها
اتوماسیون صنعتی بدون وجود سنسورها عملا معنایی ندارد. سنسورها اولین حلقه از زنجیره کنترل هستند و اطلاعات محیط، تجهیزات و فرآیندها را به سیگنال های قابل پردازش برای PLC، کنترلرها، نمایشگرها و سیستم های مانیتورینگ تبدیل می کنند. هر چه اطلاعات دریافتی دقیق تر باشد، کنترل فرآیند نیز با دقت، سرعت و ایمنی بیشتری انجام خواهد شد. به همین دلیل انتخاب سنسور مناسب یکی از مهم ترین تصمیمات در طراحی خطوط تولید، ماشین آلات صنعتی و تابلوهای برق به شمار می رود.
در صنایع امروزی از کارخانه های تولید مواد غذایی گرفته تا صنایع فولاد، نفت و گاز، پتروشیمی، سیمان، آب و فاضلاب، صنایع دارویی و خودروسازی، صدها نوع سنسور مختلف مورد استفاده قرار می گیرد. هر یک از این تجهیزات برای اندازه گیری یک کمیت مشخص مانند فشار، دما، سطح، جریان سیال، وزن، موقعیت یا سرعت طراحی شده اند و استفاده صحیح از آنها موجب افزایش کیفیت تولید، کاهش هزینه های تعمیرات و جلوگیری از توقف خطوط تولید خواهد شد. در ادامه با ما در آداک، شرکت ساخت تابلو برق صنعتی همراه باشید تا در این باره بیشتر بدانید.

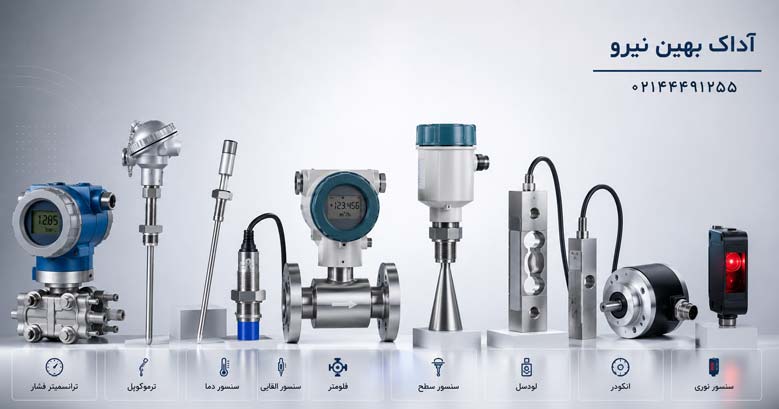

جدول معرفی مهم ترین سنسورهای اتوماسیون صنعتی
| نام سنسور | کمیت اندازه گیری | مهم ترین کاربرد |
|---|---|---|
| ترانسیمتر فشار | فشار | خطوط انتقال سیالات |
| ترموکوپل | دما | کوره ها و صنایع حرارتی |
| سنسور دما RTD | دما | صنایع غذایی و دارویی |
| سنسور القایی | تشخیص فلز | ماشین آلات صنعتی |
| فلومتر | دبی سیال | آب، گاز و مواد شیمیایی |
| سنسور سطح | ارتفاع مایع | مخازن و سیلوها |
| لودسل | وزن | باسکول و سیستم توزین |
| انکودر | موقعیت و سرعت | سروو موتور و ربات |
| سنسور نوری | تشخیص جسم | خطوط بسته بندی |
چرا انتخاب سنسور مناسب اهمیت دارد؟
انتخاب سنسور تنها به اندازه گیری یک پارامتر محدود نمی شود. عواملی مانند دمای محیط، میزان رطوبت، وجود گرد و غبار، لرزش تجهیزات، نوع سیال، سرعت فرآیند، دقت مورد نیاز و حتی هزینه نگهداری همگی در انتخاب بهترین سنسور تاثیرگذار هستند. استفاده از سنسور نامناسب ممکن است باعث ارسال اطلاعات اشتباه به سیستم کنترل شود و در نهایت کیفیت محصول، ایمنی تجهیزات و راندمان تولید را کاهش دهد.
در بسیاری از پروژه های اتوماسیون، هزینه خرید سنسورها بخش کوچکی از هزینه کل پروژه است، اما خرابی یا انتخاب نادرست آنها می تواند خسارت های بسیار بزرگی به تجهیزات وارد کند. به همین دلیل مهندسان اتوماسیون علاوه بر شناخت عملکرد هر سنسور، باید با محدودیت ها، مزایا و شرایط نصب آنها نیز آشنا باشند.
ترانسیمتر فشار (Pressure Transmitter)
ترانسیمتر فشار یکی از پرکاربردترین تجهیزات اندازه گیری در صنایع مختلف است. این تجهیز فشار گاز یا مایع را اندازه گیری کرده و آن را به سیگنال استاندارد مانند 4 تا 20 میلی آمپر یا 0 تا 10 ولت تبدیل می کند تا توسط PLC یا سیستم کنترل پردازش شود. دقت بالا، قابلیت اطمینان و امکان نصب در شرایط سخت صنعتی باعث شده است که ترانسیمتر فشار یکی از اجزای اصلی سیستم های اتوماسیون باشد.
در داخل ترانسیمتر معمولا از دیافراگم های فلزی بسیار حساس استفاده می شود. با اعمال فشار، دیافراگم تغییر شکل داده و این تغییر توسط سنسورهای پیزورزیستیو، خازنی یا استرین گیج به سیگنال الکتریکی تبدیل می شود. مدار الکترونیکی داخلی نیز این سیگنال را تقویت و استانداردسازی می کند تا برای تجهیزات کنترلی قابل استفاده باشد.
کاربردهای اصلی این تجهیز شامل صنایع نفت و گاز، پتروشیمی، نیروگاه ها، خطوط انتقال آب، کمپرسورها، هیدرولیک، پنوماتیک، دیگ های بخار و صنایع غذایی است. هنگام انتخاب ترانسیمتر باید محدوده فشار، نوع سیال، دمای فرآیند، کلاس حفاظتی، دقت اندازه گیری و جنس بدنه به دقت بررسی شود.
ترموکوپل (Thermocouple)
ترموکوپل یکی از قدیمی ترین و در عین حال پرکاربردترین سنسورهای اندازه گیری دما محسوب می شود. این سنسور از اتصال دو فلز غیر هم جنس ساخته شده است که در اثر اختلاف دما ولتاژ بسیار کوچکی تولید می کنند. مقدار این ولتاژ متناسب با دمای نقطه اندازه گیری بوده و توسط کنترلر یا ترانسمیتر دما به مقدار واقعی تبدیل می شود.
یکی از مهم ترین مزیت های ترموکوپل، تحمل دمای بسیار بالا است. برخی مدل ها قادرند دماهایی بیش از 1600 درجه سانتی گراد را اندازه گیری کنند. همین ویژگی باعث شده است که در صنایع فولاد، ذوب فلزات، کوره های صنعتی، صنایع شیشه، سیمان و نیروگاه ها استفاده گسترده ای داشته باشد.
ترموکوپل ها در انواع K، J، T، R، S، N و B تولید می شوند که هر کدام محدوده دمایی، دقت و مقاومت متفاوتی دارند. انتخاب نوع مناسب به شرایط فرآیند و محیط نصب بستگی دارد.
جدول مقایسه مهم ترین سنسورهای اندازه گیری
| سنسور | دقت | سرعت پاسخ | مناسب برای |
|---|---|---|---|
| ترموکوپل | متوسط | بسیار سریع | دمای بالا |
| RTD | بسیار بالا | متوسط | صنایع دقیق |
| ترانسیمتر فشار | بسیار بالا | سریع | فشار سیالات |
| فلومتر | بالا | سریع | اندازه گیری جریان |
| لودسل | بسیار بالا | متوسط | توزین صنعتی |
سنسور دما (RTD)
سنسورهای RTD یا مقاومت حرارتی یکی از دقیق ترین تجهیزات اندازه گیری دما هستند. اساس عملکرد این سنسورها تغییر مقاومت الکتریکی فلز بر اثر تغییر دما است. متداول ترین مدل آنها PT100 است که در دمای صفر درجه دارای مقاومت 100 اهم است.
در صنایع غذایی، دارویی، آزمایشگاهی، تجهیزات پزشکی و خطوط تولید حساس که دقت اندازه گیری اهمیت زیادی دارد، معمولا از RTD استفاده می شود. این سنسورها نسبت به ترموکوپل دقت بیشتری دارند اما محدوده دمایی آنها محدودتر است و سرعت پاسخ کمتری دارند.
مزیت مهم RTD پایداری طولانی مدت، تکرارپذیری بالا و خطای بسیار کم است. البته هزینه خرید و سیم کشی آنها نسبت به ترموکوپل بیشتر خواهد بود.
سنسور القایی (Inductive Sensor)
سنسور القایی برای تشخیص قطعات فلزی بدون تماس مستقیم طراحی شده است. این سنسور با ایجاد میدان مغناطیسی، ورود یک جسم فلزی را تشخیص داده و خروجی الکتریکی تولید می کند.
به دلیل نداشتن قطعات مکانیکی، سنسورهای القایی عمر بسیار بالایی دارند و در برابر گرد و غبار، روغن، لرزش و رطوبت مقاوم هستند. این ویژگی باعث شده است که در خطوط مونتاژ، دستگاه های CNC، ماشین آلات بسته بندی، پرس ها، نوار نقاله ها و تجهیزات رباتیک کاربرد گسترده ای داشته باشند.
از مهم ترین معیارهای انتخاب سنسور القایی می توان به فاصله تشخیص، نوع خروجی، ولتاژ تغذیه، قطر بدنه، کلاس حفاظتی و جنس هدف اشاره کرد. هرچه اندازه سنسور بزرگ تر باشد، فاصله تشخیص نیز معمولا بیشتر خواهد بود.
فلومتر (Flow Meter)
فلومتر تجهیزی است که برای اندازه گیری میزان جریان عبوری مایعات یا گازها استفاده می شود. بسته به نوع سیال و شرایط فرآیند، فلومترها در مدل های الکترومغناطیسی، توربینی، اولتراسونیک، ورتکس، جرمی و کوریولیس تولید می شوند.
در صنایع آب و فاضلاب، نفت، گاز، صنایع غذایی، دارویی، شیمیایی و نیروگاهی، فلومتر نقش بسیار مهمی در کنترل مصرف مواد اولیه و افزایش راندمان تولید دارد. انتخاب فلومتر مناسب نیازمند بررسی عواملی مانند نوع سیال، دما، فشار، ویسکوزیته، قطر لوله و دقت مورد نیاز است.
یکی از اشتباهات رایج در پروژه های صنعتی انتخاب فلومتر صرفا بر اساس قطر لوله است، در حالی که سرعت جریان و خواص فیزیکی سیال نیز تاثیر مستقیمی بر دقت اندازه گیری دارند
سنسور سطح (Level Sensor)
سنسور سطح یکی از تجهیزات کلیدی در سیستم های کنترل فرآیند است که برای اندازه گیری میزان مایع، پودر یا مواد جامد داخل مخازن، سیلوها و تانک های ذخیره سازی استفاده می شود. این سنسورها علاوه بر نمایش ارتفاع مواد، امکان کنترل خودکار پمپ ها، شیرهای برقی و سیستم های هشدار را نیز فراهم می کنند. در بسیاری از کارخانه ها، عملکرد صحیح خطوط تولید به دقت اندازه گیری سطح مواد وابسته است و کوچک ترین خطا می تواند باعث سرریز مخزن، خشک کار کردن پمپ یا توقف فرآیند شود.
سنسورهای سطح در مدل های مختلفی مانند شناوری، خازنی، اولتراسونیک، راداری، هیدرواستاتیک و لیزری تولید می شوند. هر یک از این فناوری ها برای شرایط خاصی مناسب هستند. برای مثال، سنسور اولتراسونیک بدون تماس با مایع کار می کند و برای مخازن مواد شیمیایی گزینه مناسبی است، در حالی که سنسور راداری در محیط هایی با بخار، کف یا دمای بالا عملکرد دقیق تری دارد.
هنگام انتخاب سنسور سطح باید عواملی مانند نوع ماده، چگالی، دمای فرآیند، فشار مخزن، میزان کف، خورندگی سیال و ارتفاع مخزن بررسی شود. انتخاب صحیح این تجهیز باعث افزایش ایمنی، کاهش مصرف انرژی و جلوگیری از آسیب دیدن تجهیزات انتقال سیال خواهد شد.
لودسل (Load Cell)
لودسل یکی از مهم ترین سنسورهای اندازه گیری وزن در صنایع مختلف محسوب می شود. این تجهیز نیروی وارد شده را به سیگنال الکتریکی تبدیل می کند و اطلاعات آن توسط نمایشگر وزن یا PLC پردازش می شود. در صنایع مدرن، کنترل دقیق وزن مواد اولیه و محصولات نهایی تاثیر مستقیمی بر کیفیت، کاهش ضایعات و افزایش سودآوری دارد.
اساس عملکرد بیشتر لودسل ها بر پایه استرین گیج است. با وارد شدن نیرو، بدنه فلزی لودسل مقدار بسیار کمی تغییر شکل می دهد و این تغییر باعث تغییر مقاومت استرین گیج ها می شود. مدار اندازه گیری این تغییرات را به سیگنال استاندارد تبدیل می کند و مقدار وزن با دقت بسیار بالا محاسبه می شود.
لودسل ها در باسکول های صنعتی، سیستم های توزین مخازن، دستگاه های پرکن، صنایع غذایی، دارویی، سیمان، فولاد، پتروشیمی و ماشین آلات بسته بندی استفاده می شوند. ظرفیت آنها از چند گرم تا صدها تن متغیر است و انتخاب مدل مناسب باید بر اساس ظرفیت، شرایط محیطی، کلاس حفاظتی و نوع نصب انجام شود.
انکودر (Encoder)
انکودر یکی از مهم ترین سنسورهای موقعیت در اتوماسیون صنعتی است که وظیفه اندازه گیری سرعت، زاویه چرخش، تعداد دور و موقعیت شفت موتور را بر عهده دارد. امروزه تقریبا تمام خطوط تولید پیشرفته، دستگاه های CNC، ربات های صنعتی، آسانسورها و ماشین آلات بسته بندی برای کنترل دقیق حرکت از انکودر استفاده می کنند.
انکودرها به دو گروه اصلی افزایشی و مطلق تقسیم می شوند. انکودر افزایشی تنها تغییرات موقعیت را اندازه گیری می کند و پس از قطع برق نیاز به مرجع گیری مجدد دارد، اما انکودر مطلق حتی پس از خاموش شدن سیستم نیز موقعیت دقیق محور را حفظ می کند و برای ماشین آلات حساس گزینه مناسب تری محسوب می شود.
از مهم ترین مزایای انکودر می توان به دقت بسیار بالا، سرعت پاسخ مناسب، قابلیت اتصال به PLC، سروو درایو و اینورتر اشاره کرد. البته در محیط های دارای لرزش شدید، گرد و غبار یا ضربه باید از مدل های صنعتی با درجه حفاظتی بالا استفاده شود تا عملکرد سیستم دچار اختلال نشود.
سنسور نوری (Photoelectric Sensor)
سنسور نوری یکی از پرکاربردترین تجهیزات تشخیص جسم در خطوط تولید است. این سنسور با استفاده از نور مادون قرمز یا لیزر، حضور یا عدم حضور یک جسم را بدون تماس مستقیم تشخیص می دهد. سرعت عملکرد بالا و دقت مناسب باعث شده است که این سنسورها در صنایع بسته بندی، داروسازی، مواد غذایی، چاپ، انبارهای هوشمند و سیستم های انتقال کالا کاربرد گسترده ای داشته باشند.
سنسورهای نوری در مدل های یک طرفه، رفلکتوری و دیفیوز تولید می شوند. هر کدام از این مدل ها برای شرایط خاصی طراحی شده اند. مدل یک طرفه بیشترین فاصله تشخیص را دارد، در حالی که مدل دیفیوز برای فواصل کوتاه و نصب ساده مناسب تر است.
در انتخاب سنسور نوری باید رنگ جسم، جنس سطح، فاصله تشخیص، نور محیط، سرعت حرکت قطعه و میزان آلودگی محیط در نظر گرفته شود. در محیط های دارای گرد و غبار یا بخار زیاد، استفاده از مدل های مقاوم با درجه حفاظتی بالا موجب افزایش پایداری سیستم خواهد شد.
سنسورهای پرکاربرد در تابلو برق
تابلو برق صنعتی تنها محل نصب تجهیزات حفاظتی و کنترلی نیست، بلکه برای عملکرد مطمئن به سنسورهای مختلفی نیاز دارد. این سنسورها به صورت مداوم وضعیت تجهیزات را پایش می کنند و در صورت بروز مشکل، هشدار لازم را به سیستم کنترل ارسال می کنند.
سنسور جریان (Current Sensor)
سنسور جریان مقدار جریان عبوری از مدار را اندازه گیری می کند و اطلاعات آن را به PLC، کنترلر یا تجهیزات مانیتورینگ ارسال می کند. این سنسور برای حفاظت موتورهای الکتریکی، تشخیص اضافه بار، کنترل مصرف انرژی و پایش عملکرد تجهیزات بسیار اهمیت دارد.
در کارخانه های مدرن، اطلاعات سنسور جریان برای تحلیل مصرف انرژی، پیش بینی خرابی تجهیزات و اجرای تعمیرات پیشگیرانه نیز استفاده می شود. کاهش یا افزایش غیر عادی جریان معمولا نشانه وجود مشکل در موتور، پمپ یا تجهیزات مکانیکی است.
سنسور ولتاژ (Voltage Sensor)
سنسور ولتاژ وظیفه اندازه گیری ولتاژ شبکه و تجهیزات را بر عهده دارد. این سنسورها از تجهیزات حساس در برابر افت یا افزایش ولتاژ محافظت می کنند و امکان ثبت و تحلیل کیفیت برق را نیز فراهم می سازند.
در بسیاری از خطوط تولید، نوسانات ولتاژ می تواند باعث توقف PLC، آسیب اینورتر یا خرابی تجهیزات الکترونیکی شود. استفاده از سنسور ولتاژ در کنار سیستم های حفاظتی باعث افزایش قابلیت اطمینان شبکه برق صنعتی خواهد شد.
سنسور دمای تابلو برق
افزایش دمای داخل تابلو برق یکی از مهم ترین عوامل کاهش عمر تجهیزات الکتریکی است. سنسور دمای تابلو به صورت مداوم دمای داخلی را اندازه گیری کرده و در صورت افزایش بیش از حد، فرمان روشن شدن فن، کولر تابلو یا آلارم را صادر می کند.
کنترل دما علاوه بر افزایش طول عمر تجهیزات، احتمال خرابی کنتاکتورها، اینورترها، PLC و منابع تغذیه را نیز کاهش می دهد. در بسیاری از پروژه های صنعتی، این سنسور همراه با ترموستات و هیگرواستات برای کنترل همزمان دما و رطوبت استفاده می شود.
نقش سنسورها در افزایش بهره وری خطوط تولید
استفاده صحیح از سنسورهای صنعتی تنها به اندازه گیری محدود نمی شود، بلکه اطلاعات تولید شده توسط این تجهیزات پایه اصلی تصمیم گیری در سیستم های هوشمند است. با تحلیل داده های سنسورها می توان عملکرد ماشین آلات را بهینه کرد، زمان توقف خطوط تولید را کاهش داد و کیفیت محصول نهایی را بهبود بخشید. این موضوع در کارخانه هایی که از سیستم های مانیتورینگ، اینترنت اشیا صنعتی و نگهداری و تعمیرات پیشگیرانه استفاده می کنند، اهمیت بیشتری پیدا می کند.
انتخاب تجهیزات استاندارد و استفاده از برندهای معتبر نیز تاثیر مستقیمی بر پایداری سیستم دارد. مجموعه آداک بهین نیرو با تامین انواع تجهیزات اتوماسیون صنعتی، سنسورها، تجهیزات ابزار دقیق و طراحی و ساخت تابلوهای برق صنعتی، راهکارهای متنوعی برای صنایع مختلف ارائه می دهد. انتخاب تجهیزات متناسب با شرایط فرآیند، استفاده از قطعات باکیفیت و اجرای اصولی پروژه، موجب افزایش عمر تجهیزات و کاهش هزینه های نگهداری خواهد شد.
جمع بندی
سنسورها مهم ترین ابزار جمع آوری اطلاعات در اتوماسیون صنعتی هستند و بدون آنها امکان کنترل دقیق فرآیندهای تولید وجود ندارد. تجهیزاتی مانند ترانسیمتر فشار، ترموکوپل، سنسور دما، سنسور القایی، فلومتر، سنسور سطح، لودسل، انکودر و سنسور نوری هر کدام وظیفه مشخصی در اندازه گیری و کنترل پارامترهای مختلف دارند و انتخاب صحیح آنها تاثیر مستقیمی بر کیفیت، ایمنی و راندمان تولید خواهد داشت.
علاوه بر این، سنسورهای مورد استفاده در تابلوهای برق مانند سنسور جریان، سنسور ولتاژ و سنسور دمای تابلو نقش مهمی در حفاظت از تجهیزات الکتریکی و افزایش قابلیت اطمینان سیستم های صنعتی ایفا می کنند. شناخت ویژگی ها، مزایا و محدودیت های هر سنسور به مهندسان کمک می کند تا مناسب ترین گزینه را برای هر پروژه انتخاب کرده و عملکرد پایدار و مطمئن خطوط تولید را تضمین کنند.
ساخت تابلو برق پیشرفته در آداک
اگر به دنبال یک مجموعه متخصص برای طراحی و ساخت تابلو برق صنعتی، اجرای پروژه های اتوماسیون صنعتی و تامین تجهیزات کنترلی و ابزار دقیق هستید، آداک بهین نیرو می تواند با ارائه راهکارهای مهندسی و ساخت تابلوهای استاندارد، نیاز صنایع مختلف را با کیفیت بالا و مطابق با استانداردهای روز برطرف کند. این رویکرد باعث افزایش قابلیت اطمینان تجهیزات، کاهش هزینه های تعمیر و نگهداری و بهبود بهره وری خطوط تولید خواهد شد.
۰۲۱۴۴۴۹۱۲۵۵ | ۰۲۶۳۴۱۵۶۰۰۰
سوالات متداول
سنسور پرکاربردترین تجهیز در اتوماسیون صنعتی کدام است؟
ترانسیمتر فشار، سنسورهای دما، سنسورهای القایی و سنسورهای نوری از پرکاربردترین تجهیزات در صنایع مختلف هستند.
تفاوت ترموکوپل و RTD چیست؟
ترموکوپل برای دماهای بسیار بالا مناسب است و سرعت پاسخ بیشتری دارد، در حالی که RTD دقت بالاتری ارائه می دهد و بیشتر در فرآیندهای حساس استفاده می شود.
انکودر در چه تجهیزاتی کاربرد دارد؟
انکودر در سروو موتور، دستگاه CNC، ربات صنعتی، آسانسور، نوار نقاله و ماشین آلات بسته بندی برای اندازه گیری موقعیت و سرعت استفاده می شود.
برای اندازه گیری سطح مخازن کدام سنسور مناسب تر است؟
بسته به شرایط فرآیند می توان از سنسورهای اولتراسونیک، راداری، خازنی، شناوری یا هیدرواستاتیک استفاده کرد.
چرا استفاده از سنسورهای تابلو برق اهمیت دارد؟
این سنسورها با پایش دما، جریان و ولتاژ از تجهیزات الکتریکی محافظت کرده، احتمال خرابی را کاهش می دهند و موجب افزایش عمر مفید تابلو برق و تجهیزات کنترلی می شوند.
