نکات انتخاب تابلو برق مناسب صنایع مختلف
انتخاب تابلو برق مناسب یکی از مهم ترین مراحل طراحی سیستم برق است، زیرا تابلو باید بتواند علاوه بر توزیع صحیح انرژی، از تجهیزات و کاربران در برابر اضافه بار، اتصال کوتاه و خطاهای الکتریکی محافظت کند. انتخاب تابلو صرفا بر اساس ابعاد یا قیمت آن انجام نمی شود و عواملی مانند نوع پروژه، میزان بار مصرفی، شرایط محیطی و امکان توسعه آینده باید در نظر گرفته شود. برای دریافت خدمات مشاوره تخصصی در رابطه با خرید تابلو برق با مشاوران ما تماس بگیرید. شماره های تماس آداک 02634156000 و 02144491255 است. بسته به نوع پروژه، انتخاب تابلو برق مناسب آن متفاوت خواهد بود. قبل از شروع به جدول زیر دقت کنید:
| معیار انتخاب | پروژه مسکونی | پروژه صنعتی |
|---|---|---|
| نوع بار | روشنایی و پریز | موتورها و تجهیزات صنعتی |
| سطح جریان | معمولا پایین تر | متوسط تا بسیار بالا |
| حفاظت | فیوز و محافظ جان | کلید اتوماتیک و حفاظت تخصصی |
| توسعه پذیری | متوسط | بسیار مهم |

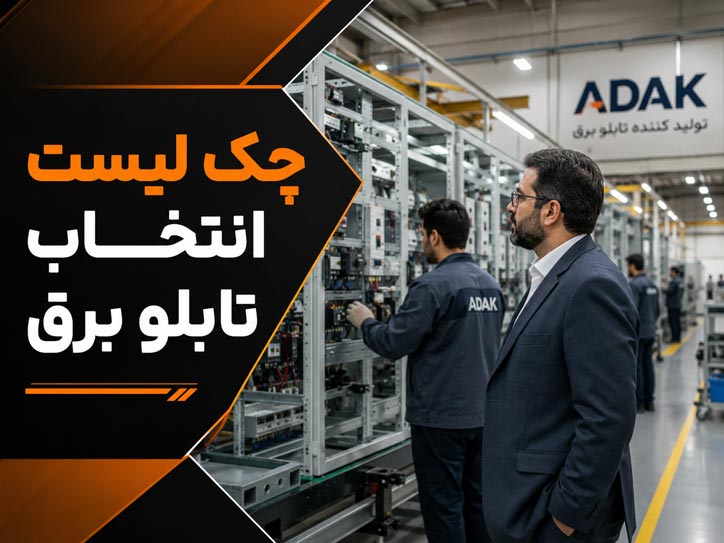

چک لیست انتخاب تابلو برق مناسب
انتخاب تابلو برق مناسب نیازمند بررسی همزمان چند عامل فنی و اجرایی است و نمی توان تنها بر اساس قیمت یا ابعاد تابلو تصمیم گرفت. مشخصات شبکه، سطح ولتاژ، جریان مصرفی، نوع بار، چگالی توان، شرایط محیط نصب و تجهیزات حفاظتی باید پیش از خرید یا طراحی مشخص شوند. استفاده از یک چک لیست دقیق کمک می کند هیچ یک از این عوامل مهم نادیده گرفته نشود و تابلو متناسب با نیاز واقعی پروژه انتخاب شود.
1. نوع بار را شناسایی کنید
اولین مرحله، محاسبه بار الکتریکی پروژه است. باید توان تجهیزات، جریان مصرفی، نوع بار و ضریب همزمانی مشخص شود تا تابلو با ظرفیت مناسب انتخاب شود. در پروژه های صنعتی، وجود موتورهای الکتریکی، درایو، کوره، پمپ یا تجهیزات با جریان راه اندازی بالا باعث می شود انتخاب کلیدها و شینه ها با دقت بیشتری انجام شود. بنابراین اولین گام در انتخاب تابلو برق، شناسایی نوع باری است که سیستم از آن استفاده می کند. طبقه بندی بار را می توان به طور کلی به سه نوع طبقه بندی کرد:
الف) بار مسکونی: این شامل روشنایی، گرمایش، تهویه، تهویه مطبوع (HVAC) و سایر لوازم خانگی است.
ب) بار صنعتی: شامل کارخانجات، انبارها و سایر تأسیسات صنعتی است که به سطوح توان بالا و ولتاژ پایدار نیاز دارند.
ج) بار بحرانی: این شامل بیمارستان ها، تأسیسات تحقیقاتی و سایر زیرساخت های حیاتی است که به منبع تغذیه بدون وقفه و زمان پاسخ سریع نیاز دارد.
2. سطح ولتاژ را تعیین کنید
تعیین سطح ولتاژ یکی از اولین مواردی است که هنگام انتخاب تابلو برق باید مشخص شود، زیرا تمام تجهیزات داخلی تابلو مانند کلیدها، شینه ها، مقره ها و تجهیزات حفاظتی باید متناسب با ولتاژ سیستم انتخاب شوند. استفاده از تجهیزاتی که سطح ولتاژ نامناسبی دارند می تواند باعث کاهش ایمنی، افزایش احتمال جرقه و آسیب دیدن تجهیزات در شرایط خطا شود.
در پروژه های مسکونی معمولا تابلوهای فشار ضعیف برای توزیع برق تک فاز یا سه فاز مورد استفاده قرار می گیرند. در این مرحله باید مشخص شود که تابلو برای ورودی تک فاز، سه فاز یا سیستم خاصی طراحی می شود و تجهیزات آن با ولتاژ شبکه سازگاری داشته باشند. در پروژه های صنعتی، موضوع حساس تر است و ممکن است تابلو در بخش های مختلف با سطوح ولتاژ متفاوت مورد نیاز باشد.
علاوه بر ولتاژ نامی، باید تحمل عایقی و ولتاژ کاری تجهیزات نیز بررسی شود. اگر تابلو در کنار ترانسفورماتور، موتورهای بزرگ یا تجهیزات صنعتی نصب می شود، شرایط گذرا و نوسانات ولتاژ نیز اهمیت پیدا می کند. بنابراین انتخاب سطح ولتاژ باید بر اساس مشخصات شبکه، نوع بار، محل نصب و الزامات طراحی انجام شود تا تابلو عملکرد ایمن و قابل اطمینانی داشته باشد.
همچنین ببینید: آشنایی با تابلو برق فشار ضعیف
3. چگالی توان را ارزیابی کنید
چگالی توان یکی از معیارهای مهم در انتخاب تابلو برق است و نشان می دهد چه مقدار توان الکتریکی در فضای مشخصی از تابلو متمرکز می شود. هرچه تعداد تجهیزات و توان مصرفی در یک تابلو بیشتر باشد، گرمای بیشتری در اثر عبور جریان و عملکرد تجهیزات تولید می شود. به همین دلیل، صرفا انتخاب تابلو بر اساس جریان نامی کافی نیست و باید میزان تراکم تجهیزات داخلی نیز بررسی شود.
در تابلوهای صنعتی که معمولا کلیدهای اتوماتیک، کنتاکتورها، رله ها، درایوها، ترانس ها و تجهیزات کنترلی متعددی در کنار یکدیگر قرار می گیرند، چگالی توان اهمیت بیشتری پیدا می کند. تراکم بیش از حد تجهیزات می تواند گردش هوا را کاهش داده و باعث افزایش دمای داخلی شود. افزایش دما نیز ممکن است ظرفیت واقعی برخی تجهیزات را کاهش داده و عمر مفید آنها را کوتاه کند.

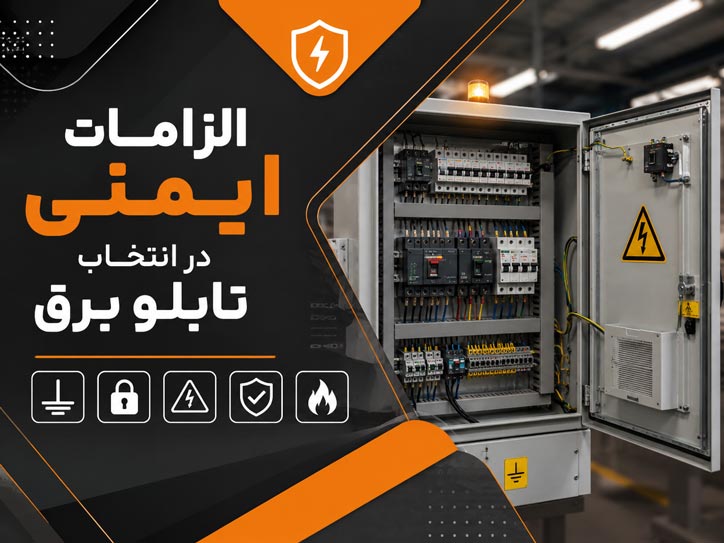

4. الزامات ایمنی را در نظر بگیرید
ایمنی یکی از مهم ترین مراحل در انتخاب تابلو برق است، زیرا تابلو مستقیما با ولتاژ و جریان الکتریکی در ارتباط است و هرگونه انتخاب نادرست می تواند خطر برق گرفتگی، اتصال کوتاه، آتش سوزی یا آسیب به تجهیزات را افزایش دهد. بنابراین پیش از انتخاب تابلو باید سطح حفاظت مورد نیاز پروژه، نوع سیستم توزیع برق و شرایط محل نصب به دقت بررسی شود.
یکی از موارد مهم، انتخاب صحیح تجهیزات حفاظتی مانند کلیدهای مینیاتوری، کلیدهای اتوماتیک، محافظ جان، فیوزها و رله های حفاظتی است. این تجهیزات باید از نظر جریان نامی، قدرت قطع و مشخصات حفاظتی با شبکه هماهنگ باشند. در پروژه های صنعتی نیز هماهنگی حفاظتی میان کلیدهای ورودی و خروجی اهمیت زیادی دارد تا هنگام بروز خطا، فقط بخش معیوب مدار از مدار خارج شود و کل سیستم خاموش نشود. بدنه تابلو نیز باید متناسب با محیط انتخاب شود. در محیط های مرطوب، پر گرد و غبار یا صنعتی، درجه حفاظت مناسب برای جلوگیری از ورود آب و ذرات ضروری است.
5. نام تجاری و کیفیت را ارزیابی کنید
انتخاب یک برند معتبر تابلو برق می تواند از نظر کیفیت و قابلیت اطمینان آرامش خاطر را فراهم کند. به دنبال تولیدکنندگانی باشید که سوابق ثابتی در تولید تابلو برق با کیفیت بالا دارند که مطابق با استانداردهای صنعت باشد. همچنین توصیه میشود که توصیههایی را از همتایان صنعت جویا شوید یا با یک مشاور تخصصی مشورت کنید تا مطمئن شوید که تصمیمی آگاهانه میگیرید. در همین راستا ما به شما محصولات شرکت آداک بهین نیرو را پیشنهاد می کنیم. این شرکت به پشتوانه ده ها سال تجربه و همکاری با کارفرماهای ملی و بین المللی، آمادگی ارائه کلیه خدمات و محصولات صنعت تابلو برق را به شما عزیزان دارد. برای مشاوره بیشتر می توانید با شماره 02634156000 و 02144491255 تماس بگیرید.
6.توجه به شرایط محل نصب تابلو برق
محل نصب تابلو نیز مستقیما روی انتخاب آن تاثیر دارد. برای محیط های داخلی و خشک، تابلوهای معمولی می توانند مناسب باشند، اما در محیط های مرطوب، پر گرد و غبار یا فضای باز باید درجه حفاظت بدنه، تهویه و مقاومت تجهیزات در برابر شرایط محیطی بررسی شود.
| عامل فنی | اهمیت در انتخاب تابلو |
|---|---|
| جریان نامی | تعیین ظرفیت اصلی تابلو |
| قدرت اتصال کوتاه | انتخاب صحیح تجهیزات حفاظتی |
| درجه حفاظت IP | متناسب با شرایط محیط |
| فضای رزرو | امکان توسعه آینده |
| جنس بدنه | مقاومت مکانیکی و محیطی |
7.تحلیل هزینه-فایده را ارزیابی کنید
در نهایت، مهم است که قبل از تصمیم گیری نهایی، تحلیل هزینه-فایده گزینه های مختلف تابلو برق را ارزیابی کنید. این شامل مقایسه کل هزینه مالکیت، از جمله هزینه های نصب، نگهداری و تعمیر، با مزایای ارائه شده توسط هر گزینه است. یک راه حل مقرون به صرفه باید هر دو جنبه را متعادل کند و در عین حال نیازهای خاص سیستم را برآورده کند.
خلاصه مطلب
در نتیجه، انتخاب تابلو برق مستلزم در نظر گرفتن دقیق عوامل مختلفی مانند نوع بار، سطح ولتاژ، چگالی توان، الزامات ایمنی، شهرت نام تجاری و تحلیل هزینه-فایده است. با پیروی از این راهنمای جامع، میتوانید هنگام انتخاب تابلو برق برای سیستم برق خود تصمیمی آگاهانه بگیرید و از عملکرد مطمئن و ایمن برای سالهای آینده اطمینان حاصل کنید. برای دریافت اطلاعات تکمیلی و مشاوره تلفنی با ما تماس بگیرید.
