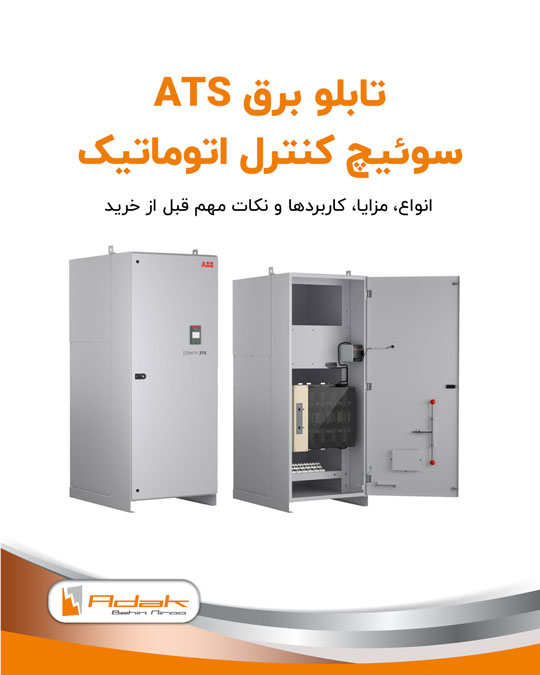

تابلو ATS یا سوئیچ انتقال اتوماتیک چیست

تابلو ATS یا Automatic Transfer Switch یکی از مهمترین تجهیزات برق صنعتی و ساختمانی است که برای انتقال خودکار بار بین دو منبع تغذیه به کار میرود. این تابلو وظیفه دارد در صورت قطع برق اصلی، بدون نیاز به دخالت اپراتور، بار الکتریکی را به یک منبع جایگزین مانند ژنراتور یا UPS منتقل کند و پس از بازگشت برق شهر، مجددا آن را به شبکه اصلی برگرداند. این فرآیند در کمتر از چند ثانیه انجام میشود و مانع از خاموشی و اختلال در عملکرد تجهیزات حیاتی می شود. در ادامه با ما در آداک، شرکت ساخت تابلو برق صنعتی همراه باشید تا در این باره بیشتر بیاموزید.

کاربردهای تابلو برق ATS

در پروژه های صنعتی، بیمارستان ها، دیتاسنترها، ایستگاه های پمپاژ و هر جایی که قطعی برق می تواند خسارت مالی یا جانی ایجاد کند، استفاده از تابلو ATS یک ضرورت جدی است. این تابلو به گونه ای طراحی شده که همزمانی اتصال دو منبع برق به بار را به طور کامل حذف میکند و امنیت شبکه را افزایش می دهد.

نحوه عملکرد تابلو ATS

عملکرد تابلو ATS بر اساس مانیتورینگ مداوم ولتاژ و فرکانس ورودی از دو منبع برق اصلی و اضطراری است. تابلو با استفاده از سنسورهای دقیق، شرایط شبکه را بررسی میکند و در صورت افت ولتاژ، نوسان شدید یا قطع کامل برق، دستور سوییچ را صادر میکند. این سوییچ ممکن است مکانیکی یا الکترونیکی باشد و وظیفه دارد مسیر تغذیه را از برق شهر به ژنراتور تغییر دهد.

پس از فعال شدن ژنراتور و پایدار شدن ولتاژ خروجی آن، تابلو ATS برق مصرف کننده ها را به این منبع منتقل میکند. وقتی برق شهر باز میگردد و شرایط ولتاژ و فرکانس در محدوده استاندارد قرار میگیرد، تابلو دوباره بار را به شبکه اصلی برمی گرداند و ژنراتور را خاموش می کند. تمام این فرآیند به صورت اتوماتیک انجام می شود و نیازی به حضور اپراتور نیست.

اجزای اصلی تابلو ATS

برای اینکه تابلو ATS بتواند وظایف خود را با دقت انجام دهد، از چند بخش کلیدی تشکیل شده است که هر کدام نقش خاصی در عملکرد کلی دارند. اجزای تابلو ATS به گونه ای طراحی شده اند که هماهنگی کامل بین سنسورها، کنترلر و کلیدهای قدرت برقرار باشد. هر بخش در پایداری و ایمنی سیستم نقش حیاتی ایفا می کند.

کلید انتقال:

بخش اصلی تابلو که مسئول تغییر مسیر تغذیه از یک منبع به منبع دیگر است و معمولا به صورت مکانیکی یا الکترومکانیکی ساخته می شود.

کنترلر الکترونیکی:

مغز سیستم که پارامترهای برق را مانیتور کرده و فرمان سوییچ را صادر می کند.

مدار فرمان و حفاظت:

شامل رله ها، فیوزها و کنتاکتورها برای حفاظت از تجهیزات در برابر اضافه بار و اتصال کوتاه.

سیستم سنجش ولتاژ و فرکانس:

برای تشخیص سلامت برق ورودی و اطمینان از شرایط مناسب جهت سوییچ.

صفحه نمایش و پنل کنترلی:

جهت مشاهده وضعیت کارکرد تابلو و اعمال تنظیمات لازم.

انواع تابلو برق ATS

تابلو ATS بسته به نوع کاربرد و روش سوییچ، به چند دسته تقسیم می شود. شناخت این انواع کمک میکند انتخاب بهینه تری داشته باشید.

هر نوع تابلو ATS ویژگی های خاص خود را دارد و برای محیط و شرایط کاری مشخصی طراحی شده است. انتخاب درست نوع تابلو، عمر مفید و کارایی سیستم را افزایش می دهد.

تابلو ATS دو منبع:

رایج ترین نوع که بار را بین دو منبع برق شهر و ژنراتور جابجا می کند.

تابلو ATS سه منبع:

برای سیستم هایی که علاوه بر برق شهر و ژنراتور، یک UPS یا منبع سوم نیز دارند.

ATS با کلید مکانیکی:

انتقال بار با کمک کلیدهای مکانیکی قدرت انجام می شود و معمولا سرعت سوییچ کمتر است.

ATS با کلید الکترونیکی (Static Transfer Switch):

از نیمه هادی ها برای انتقال سریعتر و بدون وقفه استفاده می کند.

ATS با قابلیت سنکرون سازی:

امکان اتصال همزمان و هم فاز کردن دو منبع قبل از سوییچ را دارد که برای بارهای حساس ضروری است.

کاربردهای تابلو برق ATS

تابلو ATS به دلیل عملکرد سریع و اطمینان بالا در صنایع و ساختمان های مختلف استفاده میشود و نقش مهمی در جلوگیری از قطعی برق ایفا می کند.

در هر مکانی که حتی چند ثانیه قطعی برق می تواند خسارت ایجاد کند، تابلو ATS راه حل ایده آل است. این کاربردها از محیط های صنعتی تا مراکز حیاتی را شامل میشود.

• بیمارستان ها و مراکز درمانی برای جلوگیری از قطع تجهیزات حیاتی.
• دیتاسنترها و مراکز IT جهت حفظ پایداری سرورها و شبکه.
• کارخانه ها و خطوط تولید برای جلوگیری از توقف ناگهانی ماشین آلات.
• ایستگاه های پمپاژ آب و فاضلاب برای تداوم خدمات عمومی.
• ساختمان های مسکونی و تجاری بزرگ جهت حفظ رفاه ساکنین.

مزایای استفاده از تابلو برق ATS

استفاده از تابلو برق ATS مزایای فنی و اقتصادی متعددی به همراه دارد که باعث شده در پروژه های مختلف به یک استاندارد تبدیل شود.

مزایای تابلو ATS تنها به جلوگیری از قطعی برق محدود نمی شود، بلکه امنیت، کاهش هزینه ها و افزایش عمر تجهیزات را نیز شامل می شود.

• انتقال سریع و بدون وقفه بار بین منابع.
• افزایش ایمنی شبکه با جلوگیری از اتصال همزمان دو منبع.
• کاهش هزینه های ناشی از خرابی تجهیزات در اثر قطع ناگهانی برق.
• عدم نیاز به اپراتور دائمی برای کنترل برق اضطراری.
• قابلیت مانیتورینگ و کنترل از راه دور در مدل های پیشرفته.

نکات مهم قبل از خرید تابلو ATS

قبل از انتخاب و خرید تابلو ATS، باید نکاتی را در نظر گرفت تا اطمینان حاصل شود که تابلو پاسخگوی نیاز پروژه است.

انتخاب تابلو ATS نامناسب میتواند باعث افت کارایی، هزینه های اضافی و حتی آسیب به تجهیزات شود. بررسی دقیق نیازها و مشخصات فنی، کلید خرید موفق است.

• ظرفیت نامی و جریان کاری متناسب با بار مصرفی.
• نوع کلید انتقال (مکانیکی یا الکترونیکی) بر اساس حساسیت بار.
• زمان سوییچ و نیاز به انتقال بدون وقفه.
• سطح حفاظت الکتریکی و امکانات حفاظتی داخلی.
• قابلیت مانیتورینگ و اتصال به سیستم BMS.
• برند و کیفیت قطعات استفاده شده برای افزایش عمر مفید

جمع بندی و معرفی بهترین شرکت تابلو برق ایران

تابلو ATS یا سوئیچ انتقال اتوماتیک یکی از حیاتی ترین تجهیزات الکتریکی برای اطمینان از تداوم تغذیه برق در شرایط اضطراری است. این تابلو با مانیتورینگ دقیق شبکه و عملکرد خودکار، خطرات ناشی از قطع برق را از بین میبرد و از تجهیزات حساس محافظت میکند. انتخاب صحیح نوع تابلو و برند معتبر، تاثیر مستقیمی بر عملکرد و طول عمر سیستم خواهد داشت.

در ایران، شرکت آداک بهین نیرو به عنوان یکی از پیشروترین سازندگان تابلو برق صنعتی و تابلو ATS شناخته میشود. این شرکت با بهره گیری از مهندسین مجرب، استفاده از قطعات باکیفیت و رعایت کامل استانداردهای بین المللی، محصولاتی ایمن و بادوام تولید میکند. آداک بهین نیرو توانسته با اجرای پروژه های بزرگ در صنایع نفت و گاز، پتروشیمی، ساختمان های هوشمند و مراکز درمانی، اعتماد مشتریان را جلب کند و به عنوان بهترین شرکت تابلو برق ایران مطرح شود.
