کلید اتوماتیک در تابلو برق

کلید اتوماتیک یکی از اصلی‌ترین تجهیزات حفاظتی در تابلوهای برق صنعتی، ساختمانی و تجاری است که وظیفه حفاظت از مدار در برابر جریان‌های غیرمجاز مانند اتصال کوتاه، اضافه بار و افت ولتاژ را بر عهده دارد. این کلیدها در برابر خطاهای الکتریکی واکنش سریع و خودکار نشان می‌دهند و از آسیب دیدن تجهیزات، آتش‌سوزی یا خاموشی‌های ناگهانی جلوگیری می‌کنند. شرکت آداک بهین نیرو در طراحی و ساخت تابلوهای برق صنعتی خود از کلیدهای اتوماتیک با کیفیت بالا از برندهای مطرح جهانی استفاده می‌کند تا ایمنی و عملکرد حداکثری تجهیزات را تضمین کند. با ما در این مقاله از آداک، سازنده تابلو برق صنعتی همراه باشید تا در این باره بیشتر بدانید.

تلفن مشاوره و خرید تابلو برق صنعتی : 02144491255 | 02634156000

ساختار کلید اتوماتیک در تابلو برق

کلید اتوماتیک در تابلو برق شامل (MCB، MCCB، ACB و غیره) دارای ساختار مکانیکی و الکترومغناطیسی پیچیده‌ای است. مهم‌ترین اجزای آن عبارتند از:

• قسمت کنتاکت‌ های اصلی برای قطع و وصل جریان
• مکانیزم قطع مغناطیسی برای قطع سریع هنگام اتصال کوتاه
• واحد حرارتی برای تشخیص اضافه‌ بار در زمان طولانی
• واحد تریپ یا عملگر قطع
• دسته یا موتور قطع و وصل
• جرقه‌ گیر برای کاهش خطر آتش‌سوزی و آسیب تجهیزات

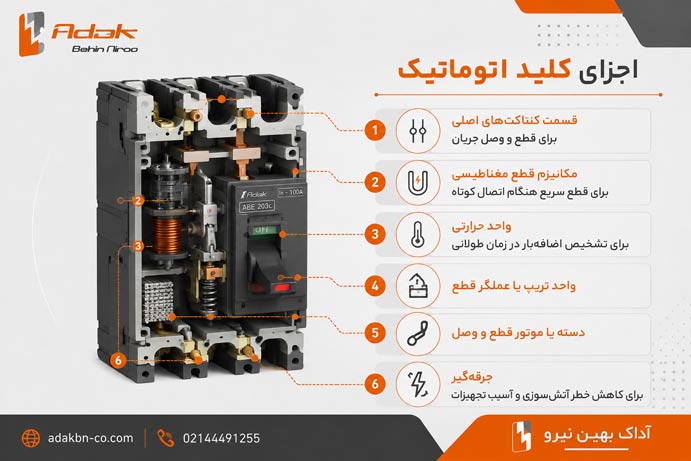

در تصویر زیر به صورت شماتیک هر کدام از این اجزا داخل یک کلید اتومات به نمایش درآمده است.

کلیدهای اتوماتیک را می‌توان در تابلوهای فشار ضعیف و فشار متوسط به‌کار برد. در تابلوهایی که شرکت آداک تولید می‌کند، بسته به نوع پروژه از کلیدهای ACB برند اشنایدر، زیمنس یا هیوندای با کیفیت بالا استفاده می‌شود تا ایمنی و دوام بالای سیستم برق‌ رسانی حفظ شود.

انواع کلید اتوماتیک در تابلو برق

در بازار برق، کلیدهای اتوماتیک به چند دسته مهم تقسیم می‌شوند که هر کدام کاربرد خاصی دارند:

کلید اتوماتیک مینیاتوری (MCB)

کلید مینیاتوری یا MCB یکی از مهم ترین تجهیزات حفاظتی در تابلو برق است که با تشخیص اضافه بار و اتصال کوتاه، مدار را به صورت خودکار قطع کرده و از آسیب دیدن سیم کشی، تجهیزات و مصرف کننده های الکتریکی جلوگیری می کند. این کلید به دلیل سرعت عملکرد بالا، ابعاد جمع و جور، قابلیت اطمینان زیاد و امکان استفاده مجدد پس از رفع خطا، یکی از پرکاربردترین تجهیزات حفاظتی در ساختمان های مسکونی، تجاری و صنایع مختلف به شمار می رود.

• مناسب برای مصارف خانگی و تابلوهای روشنایی
• توانایی قطع جریان تا حدود ۱۰ کیلوآمپر
• پاسخ سریع در برابر اتصال کوتاه

کلید اتوماتیک کامپکت (MCCB)

کلید اتوماتیک کامپکت یا MCCB یک تجهیز حفاظتی پیشرفته برای مدارهای با جریان متوسط و بالا است که از تجهیزات الکتریکی در برابر اضافه بار، اتصال کوتاه و در برخی مدل ها خطای اتصال به زمین محافظت می کند. این کلید اتوماتیک در تابلو برق با قابلیت تنظیم جریان، قدرت قطع بالا و عملکرد مطمئن، به طور گسترده در تابلوهای برق صنعتی، مراکز توزیع انرژی، موتورخانه ها و کارخانه ها مورد استفاده قرار می گیرد.

• قابل استفاده در صنایع و تابلوهای توزیع
• قابل تنظیم در جریان‌های بالا تا چند هزار آمپر
• دارای واحد حرارتی-مغناطیسی و برخی مدل‌ ها دیجیتال

کلید هوایی (ACB)

کلید هوایی یا ACB یک کلید حفاظتی قدرتمند برای مدارهای فشار ضعیف با جریان های بالا است که وظیفه حفاظت از شبکه در برابر اضافه بار، اتصال کوتاه و خطاهای الکتریکی را بر عهده دارد. این کلید با قدرت قطع بسیار بالا، قابلیت تنظیم پارامترهای حفاظتی و امکان کنترل و مانیتورینگ، در تابلوهای برق اصلی، پست های توزیع و صنایع سنگین کاربرد گسترده ای دارد.

• مناسب برای تابلوهای برق اصلی در مراکز صنعتی و پالایشگاه‌ها
• قابلیت مانیتورینگ جریان، قطع هوشمند و ریموت کنترل
• تحمل جریان‌های بسیار بالا (تا ۶۳۰۰ آمپر)

کلید حفاظتی نشتی جریان (RCCB/RCBO)

کلیدهای RCCB و RCBO برای حفاظت از افراد و تجهیزات در برابر نشتی جریان و خطر برق گرفتگی طراحی شده اند و با تشخیص کوچک ترین جریان نشتی، مدار را در کسری از ثانیه قطع می کنند. تفاوت اصلی این دو در آن است که RCBO علاوه بر حفاظت در برابر نشتی جریان، از مدار در برابر اضافه بار و اتصال کوتاه نیز محافظت می کند و گزینه ای کامل برای تابلوهای برق مدرن محسوب می شود.

• حفاظت در برابر نشتی جریان به زمین
• پیشگیری از برق‌گرفتگی و آتش‌سوزی ناشی از نشتی

کلید موتوردار (Motorized Circuit Breaker)

کلید موتوردار نوعی کلید قدرت است که با استفاده از موتور الکتریکی، امکان قطع و وصل مدار را به صورت خودکار و از راه دور فراهم می کند و نقش مهمی در اتوماسیون و مدیریت سیستم های توزیع برق دارد. این کلید در تابلوهای برق صنعتی، مراکز کنترل و سیستم های هوشمند به کار می رود و باعث افزایش ایمنی، سرعت بهره برداری و کاهش نیاز به دخالت اپراتور می شود.

• جهت اتوماسیون و سیستم‌های کنترل از راه دور
• قابل کنترل از PLC و تابلوهای هوشمند

در تابلوهای برق صنعتی طراحی‌شده توسط آداک، انتخاب نوع کلید اتوماتیک به نوع پروژه، قدرت بار، حساسیت مصرف‌کننده‌ها و نیازهای کنترلی بستگی دارد.

بیشتر بخوانید: کلید هوایی ACB چیست؟

مکانیزم عملکرد کلید اتوماتیک

کلید اتوماتیک با پایش مداوم جریان عبوری، در شرایط عادی برق را بدون وقفه منتقل می کند؛ اما به محض تشخیص اضافه بار یا اتصال کوتاه، واحدهای حفاظتی داخلی فرمان قطع را صادر کرده و مکانیزم تریپ، کنتاکت های اصلی را در کسری از ثانیه از یکدیگر جدا می کند. سپس جرقه ایجاد شده در محفظه جرقه گیر مهار شده و مدار به صورت ایمن قطع می شود تا از آسیب به تجهیزات و بروز حوادث جلوگیری شود.

عملکرد کلید اتوماتیک بر پایه سه مکانیزم اصلی است:

1. قطع حرارتی (Thermal Trip):

در اثر عبور جریان بیش از حد مجاز به‌صورت طولانی‌مدت، المنت بی‌متالی داخل کلید گرم شده و با خم شدن، مکانیزم قطع را فعال می‌کند.

2. قطع مغناطیسی (Magnetic Trip):

در اتصال کوتاه که جریان به‌طور ناگهانی بالا می‌رود، بوبین مغناطیسی فعال شده و بلافاصله کنتاکت‌ها را قطع می‌کند تا آسیب به سیستم وارد نشود.

3. قطع دستی یا موتوری:

کاربر یا سیستم کنترل اتوماتیک می‌تواند کلید را به‌صورت دستی یا با موتور قطع یا وصل کند.

این سه مکانیزم، کارکردی ترکیبی ایجاد می‌کنند تا هم در زمان‌های عادی از اضافه بار جلوگیری شود و هم در زمان بروز خطا، عکس‌العمل فوری برای محافظت مدار رخ دهد. تابلوهای برق آداک در پروژه‌های نفت، گاز و پتروشیمی همواره با استفاده از این فناوری، عملکردی دقیق و مطمئن ارائه می‌دهند.

کاربردهای کلید اتوماتیک در تابلو برق

کلید اتوماتیک یکی از اصلی ترین تجهیزات حفاظتی در تابلو برق است که برای حفاظت از مدارها، کابل ها و تجهیزات الکتریکی در برابر اضافه بار، اتصال کوتاه و خطاهای الکتریکی به کار می رود. این کلید با قطع سریع جریان در شرایط غیرعادی، از آسیب به تجهیزات و توقف خطوط تولید جلوگیری کرده و ایمنی سیستم را افزایش می دهد.

از کلید اتوماتیک به طور گسترده در تابلوهای توزیع برق، تابلوهای کنترل موتور، مراکز داده، کارخانه ها، ساختمان های تجاری، نیروگاه ها و سیستم های اتوماسیون صنعتی استفاده می شود و به دلیل قدرت قطع بالا، قابلیت تنظیم حفاظت و عملکرد مطمئن، یکی از مهم ترین اجزای هر تابلو برق مدرن محسوب می شود. کلید اتوماتیک در صنایع گوناگون نقش حیاتی دارد و بدون آن حفاظت مدار تقریباً غیرممکن است. مهم‌ترین کاربردهای آن عبارتند از:

• تابلوهای توزیع برق اصلی و فرعی
• تابلوهای کنترل صنعتی و خطوط تولید
• مراکز داده و تجهیزات حساس الکترونیکی
• تابلوهای ساختمانی، تجاری و اداری
• سیستم‌های پمپاژ آب، موتورخانه و چیلرها
• تابلوهای بانک خازن و اصلاح ضریب توان
• تابلوهای برق تجهیزات پزشکی و آزمایشگاهی

با انتخاب صحیح کلید اتوماتیک و طراحی دقیق توسط تیم‌های حرفه‌ای مانند شرکت آداک، می‌توان از آسیب‌های پرهزینه در تجهیزات جلوگیری کرده و تداوم برق‌رسانی بدون قطعی را تضمین کرد.

برندهای معتبر کلید اتوماتیک

در بازار جهانی و ایران، برندهای مختلفی کلید اتوماتیک با کیفیت‌های متفاوت تولید می‌کنند. در انتخاب برند باید به کیفیت، دقت عملکرد، خدمات پس از فروش و استانداردهای بین‌المللی توجه شود. برخی برندهای معتبر عبارتند از:

Schneider Electric (اشنایدر فرانسه)

بالاترین دقت، عمر بالا، مناسب برای پروژه‌های حساس صنعتی

Siemens (زیمنس آلمان)

دارای مدل‌های هوشمند با توانایی اتصال به شبکه صنعتی

ABB (سوئیس)

برند باسابقه در تولید کلیدهای صنعتی و نیروگاهی

Hyundai (هیوندای کره جنوبی)

قیمت مناسب، کیفیت خوب، مورد استفاده در پروژه‌های میان‌رده

LS Electric (کره جنوبی)

کارایی بالا در شرایط سخت صنعتی، طراحی مقاوم

شرکت آداک، متناسب با شرایط پروژه و بودجه مشتری، از بهترین برندها در طراحی تابلو استفاده می‌کند تا طول عمر و پایداری تابلو برق تضمین شود.

نقش اساسی کلید اتوماتیک در حفاظت تابلو برق

کلید اتوماتیک در تابلو برق، نقش حفاظتی، کنترلی و مدیریتی را به‌صورت هم‌زمان ایفا می‌کند. این کلیدها همچون دژهای ایمنی، از نفوذ اختلالات الکتریکی به تجهیزات جلوگیری می‌کنند و در صورت بروز خطا، سریعاً مسیر جریان را قطع می‌کنند تا به تجهیزات آسیب نرسد.

نقش‌های کلیدی این تجهیز در تابلو برق عبارت است از:

• حفاظت در برابر اتصال کوتاه و اضافه‌بار
• قطع و وصل بارهای الکتریکی به‌صورت ایمن
• مدیریت مصرف بار از طریق رله‌های هوشمند
• مانیتورینگ وضعیت جریان و ولتاژ در مدل‌های پیشرفته
• امکان کنترل از راه دور در سیستم‌های هوشمند

در تابلوهایی که توسط شرکت آداک طراحی می‌شود، جایگاه کلید اتوماتیک به گونه‌ای تعبیه می‌شود که علاوه بر عملکرد مناسب، دسترسی سریع و تعمیر آسان نیز فراهم باشد.

۵ سوال متداول درباره کلید اتوماتیک

۱. تفاوت کلید مینیاتوری (MCB) و کلید کامپکت (MCCB) در چیست؟

MCB برای جریان‌های پایین (زیر ۱۰۰ آمپر) و در مدارهای ساده‌تر استفاده می‌شود، در حالی که کلید MCCB برای جریان‌های بالاتر، تنظیم دقیق‌تر و کاربردهای صنعتی طراحی شده است.

۲. آیا کلید اتوماتیک قابل تعمیر است؟

در بیشتر موارد، کلیدهای اتوماتیک تعویض‌پذیر هستند اما برخی مدل‌های گران‌قیمت یا ACB با قطعات داخلی قابل تعمیر یا کالیبراسیون هستند.

۳. آیا می‌توان کلید اتوماتیک را در تابلو برق‌های هوشمند به‌کار برد؟

بله. بسیاری از کلیدهای مدرن قابلیت اتصال به سیستم BMS یا PLC دارند و از راه دور کنترل و مانیتور می‌شوند.

۴. چند آمپر بودن کلید اتوماتیک را چطور انتخاب کنیم؟

باید طبق محاسبه بار کلی مدار، نوع مصرف‌کننده، توان راه‌اندازی و استانداردهای حفاظتی جریان مناسب انتخاب شود. استفاده از نرم‌افزارهای طراحی تابلو مثل Ecodial در این زمینه مفید است.

۵. استفاده از برندهای متفرقه چه ریسکی دارد؟

برندهای ناشناخته اغلب از دقت کافی برخوردار نیستند و در مواقع اضطراری ممکن است عمل نکنند که این موضوع می‌تواند منجر به سوختن تجهیزات یا آتش‌سوزی شود. شرکت آداک همواره از برندهای تاییدشده و معتبر استفاده می کند.
