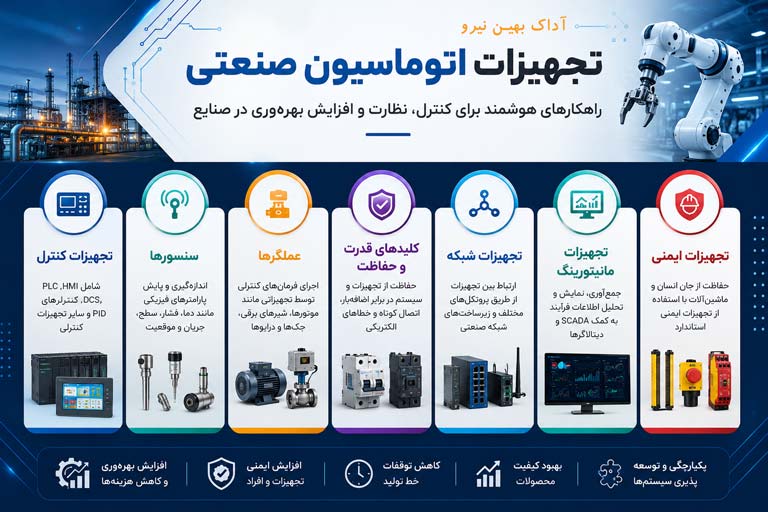

معرفی کامل تجهیزات اتوماسیون صنعتی

اتوماسیون صنعتی یکی از مهم ترین عوامل افزایش بهره وری، کاهش هزینه های تولید و بهبود کیفیت محصولات در صنایع مختلف به شمار می رود. امروزه تقریبا هیچ کارخانه یا واحد تولیدی مدرن را نمی توان پیدا کرد که از تجهیزات اتوماسیون صنعتی استفاده نکند. از صنایع غذایی و دارویی گرفته تا پتروشیمی، نفت و گاز، فولاد، سیمان، خودرو سازی و نیروگاه ها، همگی برای کنترل فرآیندها، کاهش خطای انسانی و افزایش سرعت تولید به سیستم های اتوماسیون وابسته هستند.

در قلب هر سیستم اتوماسیون، مجموعه ای از تجهیزات سخت افزاری و نرم افزاری قرار دارد که هر کدام وظیفه مشخصی را بر عهده دارند. برخی از این تجهیزات اطلاعات را از محیط دریافت می کنند، برخی وظیفه تصمیم گیری دارند و گروهی دیگر فرمان های صادر شده را اجرا می کنند. علاوه بر این، تجهیزات حفاظتی، شبکه های ارتباطی و تجهیزات ایمنی نیز نقش مهمی در عملکرد پایدار و ایمن سیستم ایفا می کنند.

شناخت دقیق لیست تجهیزات اتوماسیون صنعتی به مهندسان، مدیران پروژه، تکنسین های برق و صاحبان صنایع کمک می کند تا متناسب با نیاز هر پروژه، بهترین تجهیزات را انتخاب کنند. در این مقاله تمامی تجهیزات اصلی مورد استفاده در اتوماسیون صنعتی را به صورت کامل بررسی می کنیم.

تجهیزات کنترل در اتوماسیون صنعتی

تجهیزات کنترل را می توان مغز متفکر هر سیستم اتوماسیون دانست. این تجهیزات اطلاعات دریافتی از سنسورها را پردازش کرده و پس از تحلیل شرایط، فرمان مناسب را برای عملگرها صادر می کنند. هر چه سیستم کنترل دقیق تر و هوشمندتر باشد، عملکرد کل کارخانه نیز پایدارتر خواهد بود.PLC یا کنترل کننده منطقی برنامه پذیر

PLC پرکاربردترین تجهیز کنترل در صنایع است. این دستگاه جایگزین مدارهای رله ای سنتی شده و امکان اجرای برنامه های کنترلی پیچیده را فراهم می کند.

یک PLC ورودی های مختلف مانند وضعیت سنسورها، کلیدها یا تجهیزات اندازه گیری را دریافت کرده و بر اساس برنامه ای که روی آن نوشته شده است، خروجی های مختلف را فعال یا غیر فعال می کند. خروجی ها می توانند کنتاکتورها، شیرهای برقی، موتورهای الکتریکی یا تجهیزات دیگر باشند.

مزیت اصلی PLC انعطاف پذیری بالا، سرعت پردازش مناسب، قابلیت توسعه، عیب یابی آسان و امکان ارتباط با سایر تجهیزات صنعتی است. به همین دلیل تقریبا در تمامی خطوط تولید مدرن از PLC استفاده می شود.

HMI یا رابط کاربری اپراتور

HMI واسطه ارتباط بین اپراتور و سیستم کنترل محسوب می شود. این تجهیز معمولا به صورت نمایشگر لمسی در تابلو برق نصب شده و اطلاعات فرآیند را به صورت گرافیکی نمایش می دهد. اپراتور می تواند از طریق HMI وضعیت تجهیزات، میزان تولید، دمای دستگاه ها، فشار، سطح مخازن، هشدارها و آلارم ها را مشاهده کرده و در صورت نیاز پارامترهای سیستم را تغییر دهد. وجود HMI باعث افزایش سرعت بهره برداری، کاهش خطاهای انسانی و سهولت در مدیریت فرآیندهای صنعتی می شود.

DCS یا سیستم کنترل توزیع شده

در صنایع بسیار بزرگ مانند پالایشگاه ها، نیروگاه ها، صنایع نفت و گاز و مجتمع های پتروشیمی معمولا از DCS استفاده می شود. برخلاف PLC که معمولا یک بخش از فرآیند را کنترل می کند، DCS قادر است هزاران ورودی و خروجی را به صورت همزمان مدیریت کند. در این سیستم کنترل میان چندین کنترلر توزیع شده و همه تجهیزات از طریق یک شبکه صنعتی با یکدیگر در ارتباط هستند. از مهم ترین مزایای DCS می توان به قابلیت اطمینان بالا، امکان کنترل فرآیندهای بسیار پیچیده، مدیریت متمرکز و قابلیت توسعه آسان اشاره کرد.

PAC یا کنترل کننده اتوماسیون فرآیند

PAC نسل جدید کنترل کننده های صنعتی محسوب می شود که امکانات PLC و رایانه صنعتی را در یک دستگاه ترکیب کرده است. این کنترلرها علاوه بر اجرای منطق کنترلی، قابلیت انجام محاسبات پیچیده، ذخیره سازی اطلاعات، ارتباط با پایگاه داده و اجرای الگوریتم های پیشرفته را نیز دارند. PAC بیشتر در پروژه هایی استفاده می شود که حجم پردازش اطلاعات بالا بوده و نیاز به کنترل هوشمند وجود داشته باشد.

کنترلر PID

کنترلر PID یکی از مهم ترین تجهیزات مورد استفاده در صنایع فرآیندی است. این کنترلر وظیفه تنظیم دقیق پارامترهایی مانند دما، فشار، سرعت، دبی و سطح را بر عهده دارد. کنترلر PID با مقایسه مقدار واقعی و مقدار تنظیم شده، میزان خطا را محاسبه کرده و خروجی مناسب را تولید می کند تا سیستم به مقدار مطلوب برسد. به عنوان مثال در یک کوره صنعتی، کنترلر PID دائما دمای کوره را اندازه گیری کرده و توان المنت ها را به گونه ای تنظیم می کند که دما همواره ثابت باقی بماند.

سنسورها در اتوماسیون صنعتی

سنسورها اولین بخش از زنجیره اتوماسیون صنعتی هستند. این تجهیزات اطلاعات محیط را دریافت کرده و به سیگنال های الکتریکی قابل پردازش تبدیل می کنند. بدون سنسورها هیچ سیستم کنترلی قادر به تصمیم گیری نخواهد بود. امروزه صدها نوع سنسور صنعتی تولید می شود که هر کدام برای اندازه گیری یک پارامتر خاص طراحی شده اند.سنسور القایی سنسور القایی برای تشخیص اجسام فلزی مورد استفاده قرار می گیرد. این سنسور بدون تماس مستقیم می تواند حضور یا عدم حضور قطعات فلزی را تشخیص دهد.

نوع سنسور	کاربرد	مزیت
🔩 سنسور القایی	تشخیص قطعات فلزی در خطوط تولید و CNC	مقاوم در برابر گرد و غبار و روغن
🧪 سنسور خازنی	تشخیص مایعات، پودر، پلاستیک و شیشه	تشخیص اجسام فلزی و غیر فلزی
💡 سنسور فتوالکتریک	شمارش قطعات، نوار نقاله و بسته بندی	سرعت و دقت بالا
📡 سنسور اولتراسونیک	اندازه گیری فاصله و سطح مخازن	مناسب برای اجسام شفاف
🎯 سنسور لیزری	اندازه گیری دقیق فاصله و موقعیت	دقت بسیار بالا
🌡️ سنسور دما (RTD و ترموکوپل)	کنترل دمای کوره ها و فرآیندهای صنعتی	اندازه گیری دقیق در بازه های دمایی مختلف
⚙️ سنسور فشار	اندازه گیری فشار گاز و مایعات	افزایش ایمنی تجهیزات
💧 سنسور سطح	کنترل سطح مخازن و سیلوها	جلوگیری از سرریز یا خالی شدن مخزن
🌊 سنسور دبی	اندازه گیری جریان مایعات و گازها	کنترل دقیق فرآیند
📍 سنسور مجاورتی	تشخیص حضور قطعات	عملکرد بدون تماس
🔄 انکودر	اندازه گیری سرعت و موقعیت موتور	کنترل دقیق حرکت
📈 سنسور لرزش	پایش وضعیت موتور و پمپ	مناسب برای تعمیرات پیشگیرانه
☁️ سنسور گاز	تشخیص نشت گازهای خطرناک	افزایش ایمنی محیط
🔥 سنسور دود و شعله	سیستم های اعلام و اطفای حریق	واکنش سریع به آتش سوزی
⚡ سنسور جریان و ولتاژ	مانیتورینگ شبکه برق	حفاظت از تجهیزات الکتریکی

از سنسورهای القایی در خطوط مونتاژ، دستگاه های بسته بندی، ماشین آلات CNC و خطوط انتقال قطعات فلزی استفاده فراوانی می شود. مقاومت بالا در برابر گرد و غبار، روغن، رطوبت و لرزش از مهم ترین مزایای این نوع سنسور است.

سنسور خازنی

سنسور خازنی علاوه بر فلزات، قابلیت تشخیص مواد غیر فلزی مانند پلاستیک، چوب، شیشه، کاغذ، مایعات و پودرها را نیز دارد. به همین دلیل این سنسورها در صنایع غذایی، دارویی، بسته بندی و صنایع شیمیایی بسیار پرکاربرد هستند. یکی از کاربردهای رایج سنسور خازنی، تشخیص سطح مواد داخل مخازن است.

سنسور فتوالکتریک

سنسور فتوالکتریک با استفاده از نور کار می کند. این سنسور شامل فرستنده و گیرنده نور بوده و با قطع یا بازتاب پرتو نوری، وجود جسم را تشخیص می دهد. از این سنسورها برای شمارش محصولات، کنترل نوار نقاله، تشخیص موقعیت قطعات و سیستم های بسته بندی استفاده می شود. برد تشخیص بالا و دقت مناسب از ویژگی های مهم این نوع سنسور است.

سنسور اولتراسونیک

سنسور اولتراسونیک فاصله اجسام را با ارسال امواج صوتی و دریافت بازتاب آن اندازه گیری می کند. این سنسور برای اندازه گیری فاصله، سطح مایعات، کنترل ارتفاع و تشخیص اجسام شفاف بسیار مناسب است. برخلاف سنسورهای نوری، گرد و غبار یا رنگ جسم تاثیر زیادی بر عملکرد سنسور اولتراسونیک ندارد.

سنسور دما

اندازه گیری دما یکی از مهم ترین فرآیندهای صنعتی است. برای این منظور معمولا از ترموکوپل و RTD استفاده می شود. ترموکوپل قابلیت اندازه گیری دماهای بسیار بالا را دارد و در کوره ها، صنایع فولاد و ذوب فلزات استفاده می شود. در مقابل، RTD دقت بسیار بالاتری داشته و برای صنایع غذایی، دارویی، آزمایشگاهی و خطوط تولید حساس مناسب تر است.

سنسور فشار

سنسور فشار مقدار فشار گاز یا مایع را اندازه گیری می کند و اطلاعات را به PLC یا سیستم کنترل ارسال می کند. این سنسورها در کمپرسورها، سیستم های هیدرولیک، خطوط انتقال گاز، پالایشگاه ها و صنایع پتروشیمی کاربرد بسیار گسترده ای دارند. استفاده از سنسور فشار باعث جلوگیری از افزایش بیش از حد فشار و جلوگیری از آسیب به تجهیزات می شود.

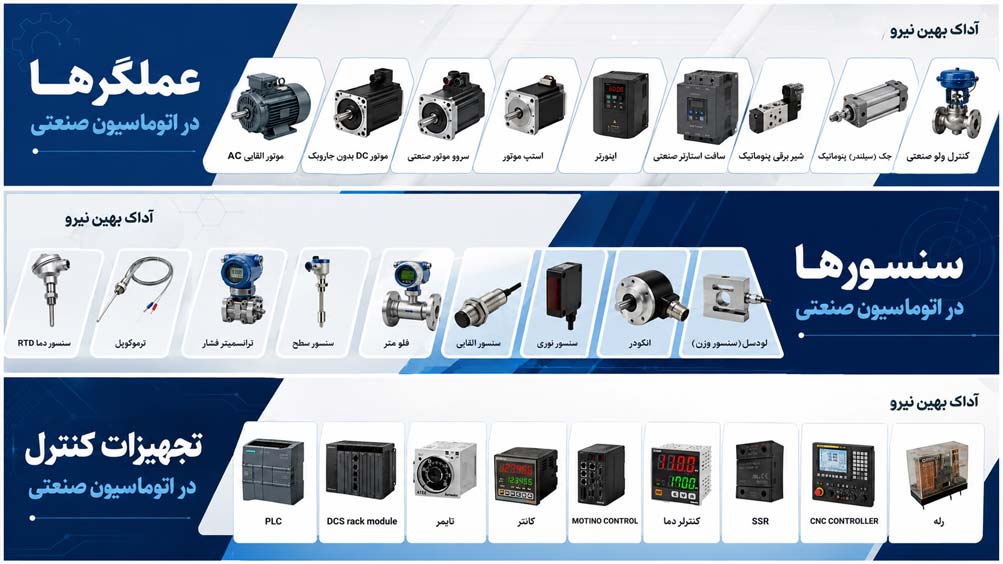

عملگرها در اتوماسیون صنعتی

اگر سنسورها چشم و گوش یک سیستم اتوماسیون باشند و تجهیزات کنترل نقش مغز را ایفا کنند، عملگرها دست ها و عضلات سیستم هستند. عملگرها فرمان صادر شده از PLC، DCS یا سایر کنترلرها را به حرکت مکانیکی، الکتریکی یا پنوماتیکی تبدیل می کنند و باعث انجام عملیات واقعی در خط تولید می شوند. انتخاب صحیح عملگر تاثیر مستقیمی بر دقت، سرعت، مصرف انرژی و طول عمر تجهیزات صنعتی دارد.

موتور الکتریکی

موتور الکتریکی رایج ترین عملگر مورد استفاده در صنایع است و تقریبا در تمامی کارخانه ها می توان انواع مختلف آن را مشاهده کرد. وظیفه موتور تبدیل انرژی الکتریکی به انرژی مکانیکی است. این موتورها برای به حرکت درآوردن نوار نقاله، پمپ، فن، کمپرسور، میکسر، دستگاه های بسته بندی و صدها تجهیز دیگر استفاده می شوند.

موتورهای القایی سه فاز به دلیل راندمان بالا، قیمت مناسب و استهلاک کم، بیشترین سهم را در صنایع دارند. در کاربردهایی که کنترل سرعت اهمیت دارد، موتورهای الکتریکی همراه با اینورتر مورد استفاده قرار می گیرند تا سرعت و گشتاور به صورت دقیق کنترل شود.

سروو موتور

سروو موتور یکی از دقیق ترین عملگرهای صنعتی است که در ماشین آلاتی استفاده می شود که موقعیت، سرعت و شتاب باید با دقت بسیار بالا کنترل شوند. این موتورها دارای سیستم فیدبک داخلی هستند و موقعیت لحظه ای محور را به کنترلر گزارش می دهند.

از سروو موتور در دستگاه های CNC، ربات های صنعتی، خطوط مونتاژ خودکار، دستگاه های چاپ، ماشین آلات بسته بندی و تجهیزات پزشکی استفاده می شود. دقت بالا، پاسخ سریع و قابلیت کنترل کامل از مهم ترین ویژگی های این نوع موتور است.

استپر موتور

استپر موتور یا موتور پله ای در کاربردهایی استفاده می شود که حرکت باید به صورت مرحله ای و با دقت مشخص انجام شود. این موتورها معمولا بدون نیاز به سیستم فیدبک نیز قابلیت کنترل مناسبی دارند و به همین دلیل در بسیاری از تجهیزات اقتصادی مورد استفاده قرار می گیرند. پرینترهای سه بعدی، دستگاه های برش لیزر، تجهیزات آزمایشگاهی و ماشین آلات کوچک صنعتی از جمله کاربردهای رایج استپر موتور هستند.

اینورتر یا درایو کنترل دور

اگرچه اینورتر به تنهایی یک عملگر محسوب نمی شود، اما نقش بسیار مهمی در کنترل عملکرد موتورهای الکتریکی دارد. این تجهیز با تغییر فرکانس و ولتاژ ورودی موتور، امکان کنترل سرعت، جهت چرخش و میزان گشتاور را فراهم می کند. استفاده از اینورتر علاوه بر افزایش دقت کنترل، موجب کاهش مصرف انرژی، کاهش جریان راه اندازی، افزایش عمر موتور و کاهش هزینه های تعمیر و نگهداری می شود. به همین دلیل امروزه در اکثر پروژه های اتوماسیون صنعتی از اینورتر استفاده می شود.

شیر برقی

شیر برقی یکی از مهم ترین عملگرهای مورد استفاده در سیستم های پنوماتیک و هیدرولیک است. این تجهیز با دریافت فرمان الکتریکی، مسیر عبور سیال را باز یا بسته می کند. در خطوط انتقال آب، بخار، روغن، گاز، مواد شیمیایی و همچنین ماشین آلات صنعتی از انواع مختلف شیرهای برقی استفاده می شود. سرعت عملکرد بالا و قابلیت کنترل از راه دور باعث شده است این تجهیزات جایگاه ویژه ای در صنایع داشته باشند.

جک پنوماتیک

جک پنوماتیک نیروی لازم برای حرکت را از هوای فشرده تامین می کند. این تجهیزات در خطوط مونتاژ، دستگاه های بسته بندی، صنایع غذایی، ماشین آلات تولید و سیستم های انتقال قطعات کاربرد گسترده ای دارند. سرعت بالا، قیمت مناسب، نگهداری آسان و ایمنی مطلوب از مهم ترین مزایای جک های پنوماتیک محسوب می شود.

جک هیدرولیک

در کاربردهایی که به نیروی بسیار زیاد نیاز است، جک های هیدرولیک بهترین گزینه هستند. این تجهیزات از فشار روغن برای ایجاد حرکت استفاده می کنند و توان تولید نیروی بسیار بالایی دارند. ماشین آلات سنگین، پرس های صنعتی، تجهیزات معدنی، دستگاه های تزریق پلاستیک و ماشین آلات راهسازی از مهم ترین حوزه های استفاده از جک های هیدرولیک هستند.

کلیدهای قدرت و حفاظت در اتوماسیون صنعتی

در هر سیستم اتوماسیون صنعتی، حفاظت از تجهیزات اهمیت بسیار زیادی دارد. افزایش جریان، اتصال کوتاه، اضافه بار، نوسانات ولتاژ و خطاهای مختلف می توانند باعث آسیب جدی به تجهیزات شوند. به همین دلیل استفاده از تجهیزات حفاظتی مناسب، یکی از الزامات طراحی تابلو برق صنعتی محسوب می شود.

کلید مینیاتوری (MCB)

کلید مینیاتوری یکی از رایج ترین تجهیزات حفاظتی در تابلو برق است. این کلید در برابر اضافه جریان و اتصال کوتاه از مدار محافظت می کند و پس از رفع خطا دوباره قابل استفاده است. MCB معمولا برای حفاظت مدارهای روشنایی، پریزها و تجهیزات با جریان پایین مورد استفاده قرار می گیرد.

کلید اتوماتیک کمپکت (MCCB)

در مدارهایی که جریان بالاتر است، از کلیدهای MCCB استفاده می شود. این کلیدها علاوه بر حفاظت در برابر اتصال کوتاه و اضافه بار، قابلیت تنظیم جریان حفاظتی را نیز دارند.

در تابلوهای برق صنعتی، کارخانه ها، موتورخانه ها و خطوط تولید، کلیدهای MCCB یکی از اصلی ترین تجهیزات حفاظتی هستند.

کلید هوایی (ACB)

کلید هوایی برای حفاظت مدارهای فشار ضعیف با جریان های بسیار بالا طراحی شده است. این تجهیزات معمولا در ورودی تابلوهای اصلی برق نصب می شوند و وظیفه حفاظت کل سیستم را بر عهده دارند. کلید هوایی علاوه بر حفاظت، قابلیت مانیتورینگ، ثبت خطا و کنترل از راه دور را نیز در بسیاری از مدل ها فراهم می کنند.

کلید حرارتی

کلید حرارتی برای حفاظت موتورهای الکتریکی در برابر اضافه بار و قطع فاز استفاده می شود. این تجهیز می تواند در صورت افزایش بیش از حد جریان موتور، مدار را قطع کرده و از سوختن سیم پیچ موتور جلوگیری کند.

در اکثر تابلوهای کنترل موتور، کلید حرارتی یکی از تجهیزات اصلی محسوب می شود.

کنتاکتور

کنتاکتور وظیفه قطع و وصل مدار قدرت را بر عهده دارد. این تجهیز با دریافت فرمان از PLC یا مدار فرمان، موتور یا سایر تجهیزات قدرت را روشن یا خاموش می کند. عمر بالا، سرعت عملکرد مناسب و امکان کنترل از راه دور باعث شده است کنتاکتورها در تمامی تابلوهای برق صنعتی مورد استفاده قرار گیرند.

بی متال

بی متال یکی دیگر از تجهیزات حفاظتی موتور است که در صورت اضافه بار، فرمان قطع مدار را صادر می کند. این تجهیز معمولا در کنار کنتاکتور نصب می شود و از موتور در برابر افزایش طولانی مدت جریان محافظت می کند.

رله حفاظتی

در شبکه های برق صنعتی، رله های حفاظتی نقش بسیار مهمی در تشخیص خطا دارند. این تجهیزات پارامترهایی مانند اضافه جریان، افت ولتاژ، افزایش ولتاژ، اتصال زمین، عدم تقارن فاز و سایر خطاهای الکتریکی را بررسی کرده و در صورت نیاز فرمان قطع مدار را صادر می کنند.

فیوز صنعتی

فیوز ساده ترین وسیله حفاظتی در مدارهای الکتریکی است. زمانی که جریان از مقدار مجاز بیشتر شود، المنت داخلی فیوز ذوب شده و مدار را قطع می کند. اگرچه امروزه بسیاری از کاربردهای فیوز با کلیدهای حفاظتی جایگزین شده است، اما همچنان در بسیاری از تابلوهای برق صنعتی مورد استفاده قرار می گیرد.

تجهیزات حفاظت در برابر اضافه ولتاژ (SPD)

اضافه ولتاژ ناشی از صاعقه یا کلیدزنی تجهیزات می تواند خسارت سنگینی به تجهیزات الکترونیکی وارد کند. تجهیزات SPD با تخلیه سریع ولتاژ اضافی، از PLC، اینورتر، HMI، تجهیزات شبکه و سایر تجهیزات حساس محافظت می کنند.

تجهیزات شبکه و مانیتورینگ در اتوماسیون صنعتی

با توسعه صنعت هوشمند و اینترنت اشیا، ارتباط میان تجهیزات مختلف اهمیت بسیار زیادی پیدا کرده است. امروزه بیشتر کارخانه های مدرن از شبکه های صنعتی برای انتقال اطلاعات، کنترل تجهیزات و مانیتورینگ لحظه ای فرآیندها استفاده می کنند.

سوئیچ صنعتی

سوئیچ صنعتی وظیفه اتصال تجهیزات مختلف شبکه را بر عهده دارد. این تجهیزات برای کار در محیط های صنعتی طراحی شده اند و در برابر لرزش، نویز الکترومغناطیسی، رطوبت و دمای بالا مقاومت بسیار بیشتری نسبت به سوئیچ های معمولی دارند.

روتر صنعتی

روتر صنعتی امکان ارتباط شبکه داخلی کارخانه با شبکه های دیگر یا اینترنت را فراهم می کند. این تجهیزات در سیستم های مانیتورینگ از راه دور، کارخانه های هوشمند و پروژه های اینترنت اشیا نقش مهمی دارند.

گیت وی صنعتی

در بسیاری از پروژه ها تجهیزات مختلف از پروتکل های متفاوت استفاده می کنند. گیت وی صنعتی وظیفه ترجمه این پروتکل ها را بر عهده دارد تا تجهیزات بتوانند با یکدیگر ارتباط برقرار کنند. به عنوان مثال ممکن است یک PLC با پروتکل Modbus کار کند اما سیستم مانیتورینگ از Profinet استفاده کند. گیت وی ارتباط میان این دو را برقرار می کند.

مبدل های صنعتی

مبدل های صنعتی برای تبدیل انواع سیگنال ها و رابط های ارتباطی مانند RS232، RS485، USB و Ethernet استفاده می شوند و امکان اتصال تجهیزات قدیمی به سیستم های جدید را فراهم می کنند.

پروتکل های ارتباطی صنعتی

پروتکل هایی مانند Modbus، Profibus، Profinet، Ethernet/IP، CANopen و EtherCAT زبان مشترک تجهیزات صنعتی هستند. این پروتکل ها انتقال سریع، مطمئن و ایمن اطلاعات میان تجهیزات مختلف را امکان پذیر می کنند و نقش مهمی در یکپارچگی سیستم های اتوماسیون دارند.
