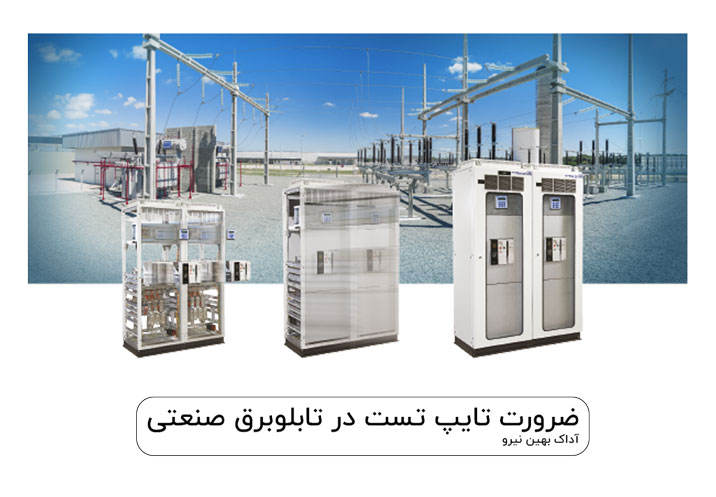

تابلوبرق تایپ تست شده و استانداردهای آن

تابلوبرق تایپ تست‌ شده از جمله اجزای حیاتی در سیستم‌های توزیع برق هستند که ایمنی و قابلیت اطمینان را در کاربردهای مختلف تضمین می‌کنند. این پنل‌ ها برای برآورده کردن استانداردهای بالا، تحت آزمایش‌های دقیقی قرار می‌گیرند. در این مقاله در بلاگ آداک، شرکت ساخت تابلو برق صنعتی، توضیح خواهیم داد که پنل‌ های تایپ تست‌ شده چیست و اهمیت آن ها و فرآیندهای آزمایشی که طی می‌کنند چگونه است. همچنین مزایای استفاده از این پنل‌ ها را بررسی کرده و راهکارهایی را در مورد انتخاب تابلو برق مناسب برای نیازهای شما ارائه خواهیم داد.

تابلوبرق تایپ تست شده چیست؟

تابلوبرق های تایپ تست‌ شده که به عنوان Type-tested Switchgear شناخته می‌ شوند، جزو پنل‌ های توزیع برق هستند که آزمایش‌ های خاصی را برای اطمینان از برآورده کردن استانداردهای ایمنی و عملکرد انجام داده‌ اند. این پنل‌ ها برای مدیریت بارهای الکتریکی و محافظت در برابر خطاها ساخته شده‌اند.

تفاوت‌ بین تابلوبرق های معمولی و تایپ تست شده

پنل‌ های تایپ تست‌ شده، عملکرد خود را از طریق آزمایش‌ های استاندارد تأیید کرده‌ اند. پنل‌ های تست‌ نشده ممکن است این گواهینامه را نداشته باشند که می‌تواند منجر به خطرات ایمنی شود. انتخاب پنل‌های تایپ تست‌ شده، رعایت استانداردهای صنعت را تضمین می‌کند.

کاربردهای رایج تابلوبرق تایپ تست شده

پنل‌ های تایپ تست‌ شده در کاربردهای مختلف، از جمله موارد زیر استفاده می‌ شوند:

• تاسیسات صنعتی
• ساختمان‌ های تجاری
• مراکز داده
• بیمارستان‌ ها
• زیرساخت‌ های حیاتی

این پنل‌ها عملکرد قابل اعتمادی را در محیط‌ های دشوار ارائه می‌ دهند.

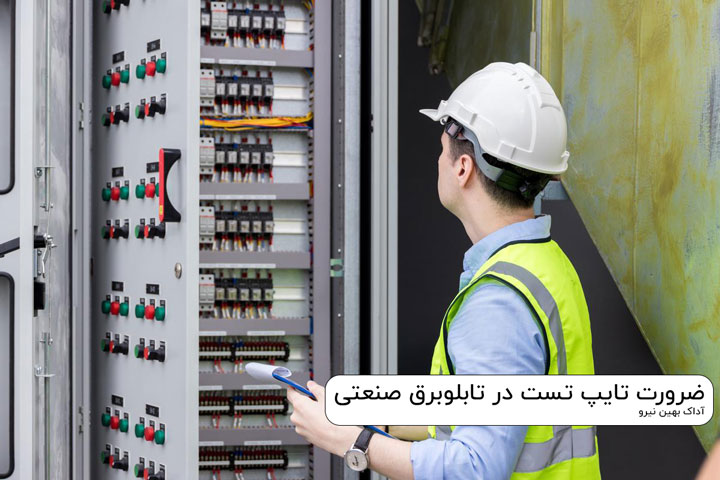

اهمیت آزمایش تایپ تست در تابلو برق چیست؟

تست تایپ تابلو برق برای اطمینان از ایمنی و قابلیت اطمینان پنل‌ های توزیع برق بسیار مهم است. در اینجا دلایل اصلی اهمیت این تست اشاره می شود:

1. تضمین ایمنی و انطباق

پنل‌ های تایپ تست، استانداردهای ایمنی سختگیرانه‌ ای را رعایت می‌ کنند. آنها تحت آزمایش‌ هایی قرار می‌ گیرند که توانایی آن ها را در مدیریت خطاهای الکتریکی و جلوگیری از خطرات تأیید می‌ کند. این انطباق، کاربران و تجهیزات را از خطرات احتمالی محافظت می‌ کند.

2. افزایش قابلیت اطمینان در زیرساخت‌ های حیاتی

در کاربردهای حیاتی، مانند بیمارستان‌ ها و مراکز داده، قابلیت اطمینان ضروری است. پنل‌ های تایپ تست شده، تضمین می‌کنند که تحت شرایط مختلف به طور مداوم عمل خواهند کرد. این قابلیت اطمینان، زمان از کار افتادگی را به حداقل می‌رساند و راندمان عملیاتی را افزایش می‌ دهد.

3. کاهش خطرات ناشی از خرابی‌های الکتریکی

خرابی‌ های الکتریکی می‌ توانند منجر به خسارات پرهزینه و حوادث ایمنی شوند. تایپ تست، نقاط ضعف بالقوه پنل‌ها را قبل از استقرار آنها شناسایی می‌ کند. این رویکرد پیشگیرانه، خطر خرابی‌ ها را کاهش داده و عملکرد کلی سیستم را افزایش می‌ دهد.

استانداردها و گواهینامه‌ های کلیدی تست

پنل‌ های تایپ تست باید از استانداردها و گواهینامه‌ های تست خاصی پیروی کنند تا کیفیت و ایمنی آنها تضمین شود. این استانداردها توسط کمیسیون بین‌المللی الکتروتکنیک (IEC) وضع شده‌اند و برای تأیید اینکه پنل‌ها معیارهای ایمنی و عملکرد لازم را برآورده می‌ کنند، بسیار مهم هستند.

مروری بر استانداردهای IEC مربوطه به تایپ تست

استانداردهای IEC زیر معمولاً برای پنل‌ های تایپ تست شده استفاده می‌ شوند:

IEC 61439-1: این استاندارد معیارهای کلی برای پنل‌ های الکتریکی مورد استفاده در سیستم‌های قدرت با ولتاژ تا 1000 ولت AC یا 1500 ولت DC را تشریح می‌ کند. این استاندارد انواع مختلفی از پنل‌ها، از جمله پنل‌ های توزیع و پنل‌های کنترل موتور را پوشش می‌دهد.

IEC 61439-2: این استاندارد به طور خاص به مجموعه‌ های تابلو برق و کنترل ولتاژ پایین می‌ پردازد. این استاندارد شامل پنل‌ هایی با عملکرد قطع‌کننده مدار و ویژگی‌های حفاظت موتور است.

IEC 61439-3: این استاندارد مربوط به تابلو های توزیع است که برای استفاده توسط افراد عادی در نظر گرفته شده‌ اند و تضمین می‌ کنند که این پنل‌ها ایمن و کاربرپسند هستند.

IEC 61439-4: این استاندارد پنل‌ های توزیع ویژه‌ای را پوشش می‌ دهد که ممکن است حاوی تجهیزات الکترونیکی اضافی باشند یا برای کاربردهای خاص طراحی شده‌ اند.

IEC 61439-5: این استاندارد بر سیستم‌های باسبار مورد استفاده در پنل‌های الکتریکی، از جمله باس‌داکت‌ها و سیستم‌های باس‌داکت، تمرکز دارد.

IEC 61439-6: این استاندارد الزامات پنل‌ های توزیع خازنی را که برای اصلاح ضریب توان در سیستم‌های الکتریکی استفاده می‌ شوند، مشخص می‌کند.

IEC 60947-6-1: این استاندارد به تجهیزاتی با عملکرد سوئیچینگ انتقال، مانند پنل‌های سوئیچ انتقال خودکار، می‌ پردازد.

IEC 60947-3: این استاندارد شامل بریکرهای مداری می‌شود که در IEC 61439-2 گنجانده نشده‌اند، از جمله آن‌ هایی که برای کاربردهای تخصصی طراحی شده‌اند.

اهمیت صدور گواهینامه در صنعت

صدور گواهینامه از سوی نهادهای شناخته شده، تأیید می‌کند که یک پنل، آزمایش‌های دقیقی را پشت سر گذاشته است. این گواهینامه به کاربران اطمینان می‌دهد که پنل، معیارهای ایمنی و عملکرد را برآورده می‌ کند. همچنین به تولید کنندگان کمک می‌ کند تا تعهد خود را به کیفیت نشان دهند.

چگونه استانداردها کیفیت و ایمنی را تضمین می‌ کنند

استانداردها معیارهایی برای طراحی، آزمایش و عملکرد تعیین می‌ کنند. با پیروی از این دستورالعمل‌ ها، تولیدکنندگان می‌ توانند پنل‌ هایی تولید کنند که ایمن و قابل اعتماد باشند. رعایت استانداردها همچنین به جلوگیری از خطرات الکتریکی کمک می‌ کند و عملکرد طولانی مدت را تضمین می‌ کند.

طبقه‌ بندی تابلوهای تایپ تست‌ شده

تابلوهای تایپ تست‌ شده را می‌توان بر اساس کاربرد و استانداردهای IEC مربوطه به چند دسته طبقه‌ بندی کرد:

تابلوهای توزیع

این تابلوها شامل تابلوهای توزیع ولتاژ پایین (LV) و ولتاژ متوسط ​​(MV) هستند که برق را به مدارهای مختلف مدیریت و توزیع می‌کنند. آنها طبق IEC 61439-1 و IEC 61439-2 آزمایش می‌ شوند.

مراکز کنترل موتور (MCC):

این تابلوها که برای کنترل و محافظت از موتورهای الکتریکی استفاده می‌شوند، طبق IEC 61439-1 و IEC 61439-7 آزمایش می‌شوند.

تابلوهای همگام‌ سازی

این تابلوها ژنراتورها یا منابع برق مختلف را هماهنگ و همگام‌ سازی می‌ کنند و تحت IEC 61439-1 و IEC 61439-7 آزمایش می‌ شوند.

تابلوهای توزیع فرعی

تابلوهای توزیع ثانویه که برق را از تابلوهای توزیع اصلی به مدارهای کوچکتر یا محلی توزیع می‌ کنند و طبق IEC 61439-1 و IEC 61439-3 آزمایش می‌ شوند. پنل‌ های خازنی: این پنل‌ ها که برای اصلاح ضریب توان در سیستم‌های الکتریکی استفاده می‌ شوند، طبق استانداردهای IEC 61439-1 و IEC 61439-6 آزمایش می‌شوند.

پنل‌ های اصلاح ضریب توان:

این پنل‌ها ضریب توان را در تأسیسات الکتریکی کنترل می‌ کنند و تحت استانداردهای IEC 61439-1 و IEC 61439-6 آزمایش می‌ شوند.

پنل‌های سوئیچ انتقال خودکار:

این پنل‌ها انتقال توان از منبع اصلی به منبع پشتیبان را در هنگام قطع برق خودکار می‌کنند و طبق استانداردهای IEC 60947-6-1 آزمایش می‌شوند.

پنل‌های کنترل فرآیند صنعتی

این پنل‌ ها که برای کنترل و اتوماسیون فرآیندهای مختلف صنعتی استفاده می‌ شوند، طبق استانداردهای IEC 61439-1 و IEC 61439-7 آزمایش می‌شوند. هر طبقه‌ بندی از پنل‌های تایپ تست‌ شده، الزامات و استانداردهای خاصی دارد که اعمال می‌شود و تولیدکنندگان یا کاربران باید اطمینان حاصل کنند که پنل‌ها معیارهای مناسب برای کاربردها و محیط‌ های عملیاتی خود را برآورده می‌ کنند.

انواع آزمایش‌ های انجام‌ شده بر روی تابلوبرق تایپ تست‌ شده

پنل‌های تست‌ شده، چندین آزمایش حیاتی را برای تأیید ایمنی و عملکرد خود انجام می‌ دهند. انواع اصلی آزمایش‌های انجام شده عبارتند از:

1. آزمایش‌ های ایمنی الکتریکی

آزمایش مقاومت عایق: این آزمایش توانایی عایق در جلوگیری از نشت الکتریکی را اندازه‌گیری می‌کند. مقاومت بالای عایق نشان دهنده خطر کمتر شوک الکتریکی است.

آزمایش تحمل ولتاژ دی‌الکتریک: این آزمایش توانایی پنل در تحمل ولتاژ بالا بدون خرابی را بررسی می‌کند. این آزمایش تضمین می‌کند که پنل می‌تواند جهش‌های ولتاژ غیرمنتظره را تحمل کند.

2. آزمایش‌های حرارتی و مکانیکی

آزمایش افزایش دما: این آزمایش میزان افزایش دمای پنل تحت بار را ارزیابی می‌ کند. این آزمایش تضمین می‌ کند که پنل می‌تواند بدون گرم شدن بیش از حد، با خیال راحت کار کند.

آزمایش تحمل اتصال کوتاه: این آزمایش توانایی پنل در تحمل شرایط اتصال کوتاه را ارزیابی می‌ کند. این آزمایش تأیید می‌ کند که پنل می‌ تواند جریان‌های خطا را بدون خرابی تحمل کند.

۳. آزمایش‌های محیطی

آزمایش‌ های رطوبت و دما: این آزمایش‌ ها تضمین می‌ کنند که پنل می‌ تواند در شرایط محیطی شدید به درستی کار کند. آن‌ ها عملکرد پنل را در رطوبت بالا و تغییرات دما ارزیابی می‌ کنند.

حفاظت در برابر ورود گرد و غبار و آب: این آزمایش توانایی پنل در مقاومت در برابر گرد و غبار و آب را بررسی می‌ کند. این آزمایش تضمین می‌ کند که پنل در محیط‌ های چالش‌ برانگیز عملیاتی باقی می‌ ماند.

۴. آزمایش‌های عملیاتی

آزمایش عملکرد مکانیکی: این آزمایش اجزای مکانیکی پنل را ارزیابی می‌ کند و از عملکرد روان و قابل اعتماد آن‌ ها اطمینان حاصل می‌کند.

آزمایش خطای قوس داخلی: این آزمایش، خطاهای داخلی را شبیه‌ سازی می‌ کند تا توانایی پنل را در مهار و مدیریت ایمن رویدادهای قوس ارزیابی کند.

طبقه‌ بندی پنل‌ های تایپ تست شده

تابلوبرق های تایپ تست شده بر اساس طراحی و پیکربندی خود به اشکال مختلفی طبقه‌ بندی می‌ شوند. درک این طبقه‌ بندی‌ها به انتخاب پنل مناسب برای کاربردهای خاص کمک می‌کند. در اینجا طبقه‌ بندی‌های اصلی آمده است:

حالت ۱: تمام قطعات برق‌دار قابل دسترسی هستند و از هم جدا نیستند. این فرم برای کاربردهای ساده‌ای که ایمنی نگرانی اصلی نیست، مناسب است.

حالت ۲: قطعات برقدار از یکدیگر جدا هستند، اما در دسترس هستند. این فرم سطح متوسطی از ایمنی را فراهم می‌کند و اغلب در کاربردهای کم‌اهمیت‌تر استفاده می‌شود.

حالت ۳: قطعات برقدار از هم جدا شده و در محفظه‌ هایی قرار می‌ گیرند. این فرم با کاهش خطر تماس تصادفی با اجزای برقدار، ایمنی را افزایش می‌ دهد.

حالت ۴: قطعات برقدار کاملاً جدا شده و در محفظه‌ های جداگانه قرار می‌ گیرند. این فرم بالاترین سطح ایمنی را ارائه می‌ دهد و برای کاربردهای حیاتی ایده‌ آل است.

چگونه طبقه‌ بندی بر طراحی و کاربرد تابلوبرق تایپ تست شده تأثیر می‌ گذارد؟

طبقه‌ بندی تابلوبرق تایپ تست شده بر طراحی، ویژگی‌های ایمنی و مناسب بودن کاربرد آن ها تأثیر می‌ گذارد. حالت های بالاتر محافظت بهتری را ارائه می‌ دهند و برای محیط‌ هایی که ایمنی در اولویت است توصیه می‌ شوند.

انتخاب حالت مناسب برای نیازهای خاص

هنگام انتخاب یک پنل آزمایش‌شده، الزامات کاربرد و نیازهای ایمنی را در نظر بگیرید. مشاوره با متخصصان می‌تواند به شما در انتخاب فرم مناسب برای موقعیت خاص شما کمک کند.

مزایای استفاده از تابلوبرق تایپ تست شده

استفاده از پنل‌های تایپ تست شده مزایای متعددی را ارائه می‌دهد که ایمنی، قابلیت اطمینان و کارایی را در سیستم‌های الکتریکی افزایش می‌ دهد. مزایای کلیدی عبارتند از:

1. افزایش ایمنی و کاهش مسئولیت

تابلو برق تایپ تست شده، استانداردهای ایمنی سختگیرانه‌ای را رعایت می‌ کنند. آزمایش دقیق آن ها، خطر خطرات الکتریکی را کاهش می‌ دهد و از کاربران و تجهیزات محافظت می‌ کند. این افزایش ایمنی، احتمال بروز مشکلات مسئولیت را در صورت بروز حوادث نیز کاهش می‌ دهد.

2. بهبود عملکرد و کارایی

این پنل‌ ها به گونه‌ ای طراحی شده‌ اند که در شرایط مختلف با اطمینان کار کنند. عملکرد آزمایش‌ شده آن ها تضمین می‌ کند که می‌ توانند بارهای الکتریکی را به طور مؤثر مدیریت کنند و منجر به بهبود کارایی کلی سیستم شود. این قابلیت اطمینان، زمان از کارافتادگی و هزینه‌ های نگهداری را به حداقل می‌ رساند.

3. صرفه‌ جویی در هزینه‌ های بلندمدت

سرمایه‌ گذاری در پنل‌ های تایپ تست شده می‌تواند منجر به صرفه‌جویی‌های بلندمدت قابل توجهی شود. دوام و قابلیت اطمینان آنها نیاز به تعویض و تعمیرات مکرر را کاهش می‌ دهد. علاوه بر این، ویژگی‌های ایمنی بهبود یافته می‌ توانند هزینه‌ های بیمه و هزینه‌ های قانونی بالقوه را کاهش دهند.

۴. آرامش خاطر حین استفاده

دانستن اینکه سیستم توزیع برق شما از پنل‌های تست‌ شده Type-test استفاده می‌کند، آرامش خاطر را فراهم می‌ کند. می‌توانید مطمئن باشید که این پنل‌ ها آزمایش‌ های کاملی را پشت سر گذاشته‌ اند و استانداردهای بالای ایمنی و عملکرد را رعایت می‌کنند. در همین رابطه شما می توانید از تابلو برق فشار متوسط آداک که دارای گواهینامه تایپ تست از برترین مراجع اروپایی است استفاده کنید.

تصورات غلط رایج در مورد تابلوهای تایپ تست‌ شده

چندین تصور غلط در مورد تابلوهای تایپ تست‌ شده وجود دارد که می‌ تواند منجر به سردرگمی شود. در اینجا، برخی از رایج‌ترین تصورات ها را بررسی می‌کنیم:

اشتباه اول: پنل‌های تست‌ شده بسیار گران هستند

در حالی که پنل‌ های تایپ تست شده ممکن است هزینه اولیه بالاتری داشته باشند، مزایای بلندمدت آنها از سرمایه‌ گذاری اولیه بیشتر است. ویژگی‌ های قابلیت اطمینان و ایمنی آنها می‌ تواند در طول زمان در هزینه‌های تعمیرات و تعویض صرفه‌ جویی کند.

اشتباه دوم: همه پنل‌های برق یکسان هستند

همه پنل‌ های الکتریکی یکسان ساخته نشده‌ اند. پنل‌ های تایپ تست‌ شده تحت آزمایش‌های دقیقی برای برآورده کردن استانداردهای خاص قرار می‌گیرند، در حالی که پنل‌ های تایپ تست‌ نشده ممکن است همان سطح ایمنی و عملکرد را ارائه ندهند.

اشتباه سوم: گواهی تایپ تست فقط یک امر تشریفاتی است

گواهی تایپ تست‌ صرفاً یک امر تشریفاتی نیست. این شامل ارزیابی‌های جامعی است که تضمین می‌ کند پنل‌ ها می‌ توانند شرایط دنیای واقعی را تحمل کنند. این آزمایش برای جلوگیری از خرابی‌های الکتریکی و تضمین ایمنی بسیار مهم است.

نحوه انتخاب تابلوبرق تایپ تست‌ شده مناسب

انتخاب پنل تست‌ شده مناسب برای کاربرد شما برای تضمین ایمنی و کارایی بسیار مهم است. در اینجا چند عامل کلیدی وجود دارد که باید هنگام انتخاب خود در نظر بگیرید:

۱. ارزیابی نیازهای الکتریکی شما

نیازهای بار: بار الکتریکی که پنل باید تحمل کند را تعیین کنید. این شامل درک بارهای اوج و هرگونه برنامه توسعه آینده است.

محیط کاربرد: محیطی را که پنل در آن نصب خواهد شد در نظر بگیرید. عواملی مانند دما، رطوبت و قرار گرفتن در معرض گرد و غبار یا آب می‌توانند بر نوع پنل مورد نیاز تأثیر بگذارند.

۲. درک انطباق و استانداردها

مقررات محلی: با قوانین و مقررات الکتریکی محلی آشنا شوید. اطمینان حاصل کنید که پنل تست‌ شده انتخابی شما با این استانداردها مطابقت دارد.

گواهینامه: به دنبال پنل‌ هایی باشید که توسط نهادهای آزمایش شناخته شده تأیید شده‌اند. این گواهینامه نشان می‌ دهد که پنل تحت آزمایش‌ های دقیق قرار گرفته و استانداردهای ایمنی را برآورده می‌ کند.

۳. مشاوره با متخصصان

پشتیبانی سازنده: با تولیدکنندگان یا تأمین‌کنندگانی که می‌توانند در انتخاب پنل مناسب راهنمایی ارائه دهند، تعامل کنید. آن‌ ها می‌ توانند بر اساس نیازها و کاربرد خاص شما، بینش‌هایی ارائه دهند.

نصب حرفه‌ای: استخدام متخصصان واجد شرایط را برای نصب در نظر بگیرید. نصب مناسب برای اطمینان از عملکرد ایمن و مؤثر پنل ضروری است.

۴. ارزیابی هزینه در مقابل ارزش

سرمایه‌گذاری اولیه در مقابل مزایای بلندمدت: در حالی که پنل‌های تایپ تست شده ممکن است هزینه اولیه بالاتری داشته باشند، مزایای بلندمدت آن‌ها را از نظر ایمنی، قابلیت اطمینان و کاهش هزینه‌های نگهداری ارزیابی کنید.

نکات کلیدی تابلوهای تایپ تست شده:

ایمنی و انطباق: پنل‌ های آزمایش‌ شده با تایپ تست، آزمایش‌های گسترده‌ای را برای برآورده کردن استانداردهای ایمنی انجام می‌دهند و خطر خطرات الکتریکی را کاهش می‌ دهند.

عملکرد و کارایی: این پنل‌ها برای مدیریت مؤثر بارهای الکتریکی طراحی شده‌اند، عملکرد کلی سیستم را افزایش داده و زمان از کارافتادگی را به حداقل می‌رسانند.

ارزش بلندمدت: اگرچه ممکن است هزینه اولیه بالاتری داشته باشند، مزایای بلندمدت، از جمله کاهش هزینه نگهداری و مسئولیت، آنها را به یک سرمایه‌گذاری ارزشمند تبدیل می‌کند.

تصمیم‌گیری آگاهانه: درک طبقه‌بندی‌ها، مزایا و تصورات غلط پیرامون پنل‌های آزمایش‌ شده، کاربران را قادر می‌سازد تا انتخاب‌های آگاهانه‌ای داشته باشند.

خلاصه مطلب و سفارش تابلو برق تایپ تست شده در آداک

استفاده از تابلوبرق های تایپ تست شده در سیستم‌ های الکتریکی شما نه تنها رعایت استانداردهای ایمنی را تضمین می‌ کند، بلکه با دانستن اینکه از تجهیزات قابل اعتماد و کارآمد استفاده می‌ کنید، آرامش خاطر را نیز فراهم می‌کند. شرکت آداک بهین نیرو با بیش از یک دهه سابقه فعالیت، مفتخر به ارائه طیف وسیعی از محصولات با گواهینامه تایپ تست معتبر است. برای هرگونه سوال بیشتر یا کمک در انتخاب پنل تست شده مناسب برای نیازهایتان، با تیم متخصصان آداک بهین نیرو تماس بگیرید.
