تابلو برق دیواری (Wall Mounted Switchgear)

تابلو برق دیواری یا Wall Mounted Switchgear یکی از رایج ترین انواع تابلوهای برق برای توزیع، کنترل و حفاظت مدارهای الکتریکی در ساختمان ها، واحدهای صنعتی و تاسیسات است که به صورت مستقیم روی دیوار نصب می شود. این تابلو معمولا برای فضاهایی انتخاب می شود که محدودیت متراژ دارند یا دسترسی سریع به تجهیزات کنترلی و حفاظتی اهمیت دارد و می تواند تجهیزاتی مانند کلیدهای اتوماتیک، فیوزها، کنتاکتورها، رله ها، ترمینال ها و تجهیزات اندازه گیری را در خود جای دهد. طراحی مناسب تابلو دیواری علاوه بر کاهش فضای اشغال شده، باعث نظم بیشتر سیم کشی، افزایش ایمنی تجهیزات و ساده تر شدن عملیات تعمیر و نگهداری می شود و بسته به شرایط محیطی می توان آن را با درجه حفاظت مناسب مانند IP54 یا IP65 تولید کرد. در ادامه در آداک، شرکت تولید کننده تابلو برق صنعتی همراه باشید تا در این باره بیشتر بدانید. همچنین شما عزیزان می توانید جهت سفارش تابلو برق با شماره های 02634156000 و 02144491255 تماس بگیرید.

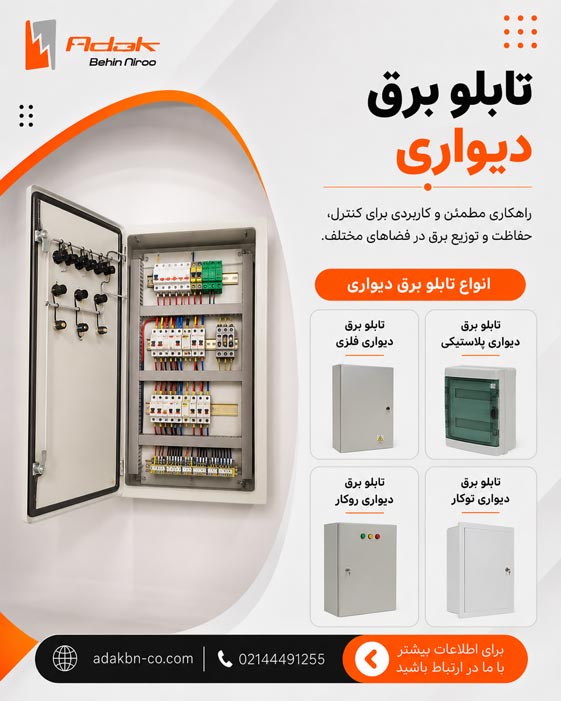

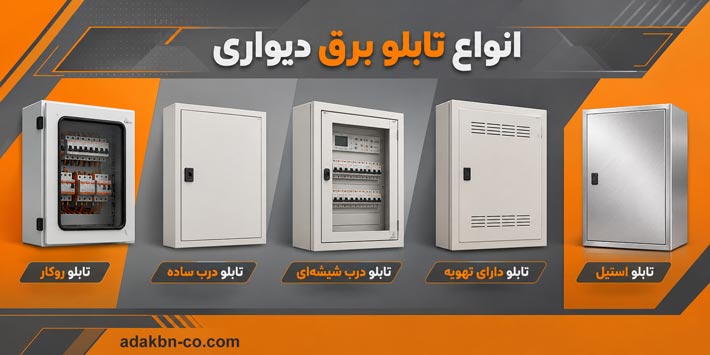

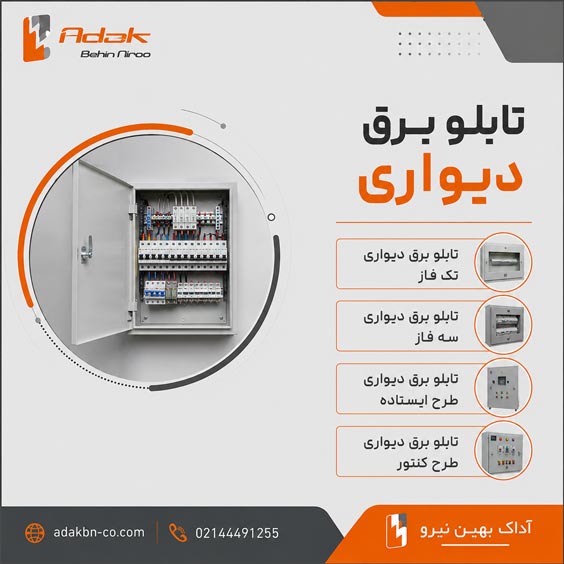

انواع تابلو برق دیواری

در جدول زیر به طور خلاصه انواع محفظه تابلو برق دیواری را بررسی می کنیم:

🔧 نوع تابلو	⚡ کاربرد اصلی	🏭 محل استفاده	🛡️ ویژگی مهم
🏠 تابلو توزیع دیواری	توزیع برق بین مدارها	ساختمان و کارگاه	نصب آسان و ابعاد متنوع
🎛️ تابلو کنترل دیواری	کنترل تجهیزات و ماشین آلات	صنایع و خطوط تولید	قابلیت نصب PLC و رله
🔌 تابلو فرمان دیواری	کنترل موتور و تجهیزات	موتورخانه و تاسیسات	مجهز به کنتاکتور و رله
🛡️ تابلو حفاظتی دیواری	حفاظت مدار در برابر خطا	صنعتی و ساختمانی	فیوز، کلید و تجهیزات حفاظتی
📊 تابلو اندازه گیری دیواری	نمایش و پایش پارامترهای برق	کارخانه و تاسیسات	آمپرمتر، ولت متر و کنتور
🌐 تابلو شبکه و کنترل	مدیریت تجهیزات شبکه و اتوماسیون	صنایع و دیتاسنتر	نظم کابل ها و دسترسی مناسب
💧 تابلو ضد آب دیواری	حفاظت تجهیزات در محیط مرطوب	فضای باز و صنایع	بدنه با درجه حفاظت بالا
🏭 تابلو صنعتی دیواری	توزیع و کنترل برق صنعتی	کارخانه ها	استحکام و قابلیت سفارشی سازی

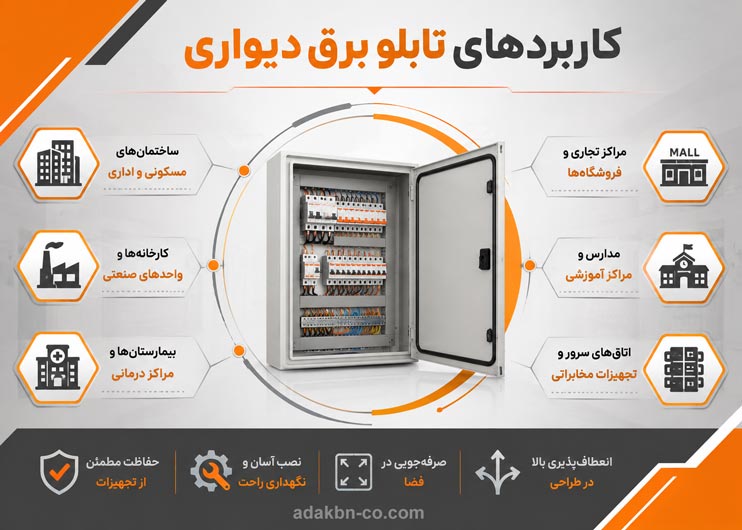

کاربردهای محفظه تابلو برق دیواری

با توجه به وظایف حفاظتی و ایمنی اساسی که تابلوهای برق دارند، جعبه های تابلو برق دیواری معمولاً به گونه ای محکم طراحی می شوند. این بدین دلیل است که از محفظه مقاومی برای مجموعه های مختلف تابلو برق صنعتی و سیستم های کنترلی محافظت کنند. این کابینت برای شرکت های تجاری و صنعتی کوچک مقیاس با سیستم های الکتریکی سبک ایده آل است. محفظه دیواری برای استفاده در فضای داخلی و خارجی ساخته شده است.

کاربرد تابلو برق دیواری در توزیع و کنترل انرژی

تابلو برق دیواری یکی از تجهیزات پرکاربرد در سیستم های برق ساختمان و صنعت است که برای توزیع، کنترل و حفاظت مدارهای الکتریکی مورد استفاده قرار می گیرد. این تابلوها با نصب روی دیوار، فضای کمتری نسبت به تابلوهای ایستاده اشغال می کنند و به همین دلیل برای موتورخانه ها، کارگاه ها، واحدهای صنعتی، ساختمان های تجاری و فضاهای تاسیساتی گزینه مناسبی هستند. داخل تابلو می توان تجهیزاتی مانند کلیدهای مینیاتوری و اتوماتیک، کنتاکتور، رله، ترمینال، محافظ جان، تجهیزات اندازه گیری و کنترل را نصب کرد. یکی از کاربردهای مهم آن، تفکیک و مدیریت مدارهای مختلف است؛ به این ترتیب اپراتور می تواند هر مدار را به صورت مستقل کنترل یا در زمان بروز خطا از مدار خارج کند. تابلوهای دیواری همچنین با ایجاد نظم در سیم کشی، دسترسی به تجهیزات را برای تعمیرات و عیب یابی ساده تر می کنند.

کاربرد تابلو برق دیواری در صنعت و تاسیسات

در محیط های صنعتی، تابلو برق دیواری می تواند به عنوان تابلو فرمان، کنترل موتور، توزیع برق یا بخشی از سیستم اتوماسیون مورد استفاده قرار گیرد. برای مثال در خطوط تولید، تجهیزات تهویه، پمپ ها، کمپرسورها و سیستم های انتقال مواد می توان تجهیزات کنترلی و حفاظتی را داخل این تابلوها قرار داد. در پروژه های تاسیساتی نیز از تابلو دیواری برای کنترل پمپ های آب، فن ها، سیستم های تهویه مطبوع و تجهیزات موتورخانه استفاده می شود. انتخاب جنس بدنه، ابعاد تابلو و درجه حفاظت آن باید بر اساس شرایط محیطی انجام شود؛ در محیط های دارای گرد و غبار یا رطوبت، استفاده از تابلوهایی با درجه حفاظت بالاتر اهمیت زیادی دارد. همچنین در پروژه هایی که توسعه آینده سیستم پیش بینی شده است، بهتر است فضای کافی برای نصب تجهیزات جدید و ترمینال های اضافی در نظر گرفته شود تا تغییرات بعدی بدون تعویض کامل تابلو انجام شود.

اجزای داخلی تابلو برق دیواری

تابلو برق دیواری مجموعه ای از تجهیزات حفاظتی، کنترلی و توزیع برق است که هر کدام وظیفه مشخصی در عملکرد ایمن و پایدار سیستم دارند. شناخت اجزای داخلی این تابلوها به انتخاب تجهیزات مناسب، طراحی اصولی و همچنین تعمیر و نگهداری آسان تر کمک می کند.

کلیدهای حفاظتی و تجهیزات قطع و وصل

مهم ترین بخش داخلی تابلو برق دیواری، تجهیزات حفاظتی و قطع و وصل مدار هستند که وظیفه کنترل جریان و جلوگیری از آسیب به تجهیزات را بر عهده دارند. کلید مینیاتوری برای حفاظت مدارهای روشنایی و مصرف کننده های عمومی در برابر اضافه بار و اتصال کوتاه استفاده می شود، در حالی که کلید اتوماتیک یا کمپکت برای مدارهایی با جریان بالاتر کاربرد دارد. در بسیاری از تابلوها، کلید محافظ جان نیز برای کاهش خطر برق گرفتگی و تشخیص جریان نشتی نصب می شود. انتخاب ظرفیت و مشخصات این تجهیزات باید متناسب با جریان مصرفی، سطح مقطع کابل و نوع بار انجام شود.

کنتاکتورها و رله های کنترلی

در تابلوهای دیواری که وظیفه کنترل تجهیزات الکتریکی را دارند، کنتاکتور و رله از اجزای مهم محسوب می شوند. کنتاکتور امکان قطع و وصل بارهایی مانند الکتروموتورها، پمپ ها، فن ها و سیستم های گرمایشی را از طریق مدار فرمان فراهم می کند و معمولا در کنار رله اضافه بار مورد استفاده قرار می گیرد. رله های کنترلی نیز برای اجرای منطق های ساده، ایجاد تاخیر زمانی، تغییر وضعیت مدار یا ارسال فرمان بین تجهیزات مختلف به کار می روند. در تابلوهای پیشرفته تر، این بخش می تواند با PLC یا کنترلرهای هوشمند ترکیب شود.

ترمینال ها، شینه ها و سیم کشی داخلی

ترمینال ها و شینه ها وظیفه ایجاد اتصال منظم و مطمئن میان کابل های ورودی، خروجی و تجهیزات داخل تابلو را بر عهده دارند. شینه های مسی معمولا برای توزیع جریان بین تجهیزات و ایجاد مسیر مناسب برای فازها، نول و ارت استفاده می شوند. سیم کشی داخلی نیز باید با سطح مقطع مناسب، شماره گذاری مشخص و مسیر بندی منظم انجام شود تا عیب یابی و تعمیرات در آینده ساده باشد. استفاده صحیح از ترمینال های مجزا برای مدار قدرت، فرمان و ارت نیز باعث افزایش نظم و کاهش احتمال خطا در زمان سرویس تابلو می شود.

تجهیزات اندازه گیری و کنترل

بسته به نوع تابلو برق دیواری، تجهیزات اندازه گیری و کنترل نیز می توانند در بخش داخلی یا روی درب تابلو قرار بگیرند. آمپرمتر، ولت متر، کنتور، مولتی متر تابلویی و نمایشگرهای دیجیتال برای پایش پارامترهایی مانند جریان، ولتاژ و توان استفاده می شوند. در تابلوهای صنعتی، تجهیزات دیگری مانند PLC، منبع تغذیه، تایمر، رله کنترل فاز و تجهیزات ارتباطی نیز ممکن است اضافه شوند. ترکیب این اجزا به کاربرد تابلو، توان تجهیزات متصل، شرایط محیطی و سطح اتوماسیون مورد نیاز بستگی دارد و طراحی صحیح آنها نقش مهمی در ایمنی و عملکرد پایدار سیستم دارد.

جنس محفظه های دیواری تابلو برق از چیست؟

اکثر جعبه های دیواری از پلاستیک، فلز، فولاد ضد زنگ یا PVC ساخته شده اند و معمولاً دارای یک یا دو درب هستند. اگر درب شفاف داشته باشند، جعبه ممکن است دارای پانلی باشد که محتویات آن را نمایش می دهد. در مقابل، برخی به گونه ای طراحی شده اند که برای استحکام بیشتر و مقاومت در برابر دست کاری، کاملاً ایزوله باشند. انتخاب جنس برای محفظه دیواری بستگی به محیط کار و محل قرارگیری آن دارد.

محفظه تابلو برق دیواری فلزی

محفظه دیواری تابلو برق ساخته شده از فلز یک انتخاب مطلوب برای سخت افزار و قطعات دیواری است. اغلب از انواع فولاد مانند ورق و کربن در ساخت آن استفاده می شود. پانل های درب نیز اغلب با آلومینیوم برای سهولت استفاده و کاهش وزن ساخته می شوند.

محفظه دیواری استیل ضد زنگ

استفاده از محفظه های الکتریکی فولاد ضد زنگ در جایی که شرایط محیطی شدید وجود دارد ایده آل است.

محفظه دیواری تابلو برق پلاستیکی

این نوع از تابلو دیواری سبک‌تر اما محکم‌تر است، به‌ویژه زمانی که از ABS، ترموپلاستیک یا پلی کربنات ساخته شده باشد. این مدل ها همچنین برای فضای داخلی و خارجی مناسب هستند.

در همین رابطه بخوانید: تابلو برق متال کلد چیست؟

استانداردهای ساخت محفظه های الکتریکی

برای محفظه های الکتریکی ضروری است که الزامات ایمنی را برآورده کنند. دو نهاد اصلی که مسئول تنظیم و اجرای استانداردهای ایالات متحده در این زمینه هستند عبارتند از:

انجمن ملی تولیدکنندگان برق (NEMA)

این نهاد استانداردهایی را برای محفظه های الکتریکی در آمریکای شمالی تعریف می کند. رتبه بندی NEMA محیط یا خطر خاصی را نشان می دهد که یک محفظه نصب شونده روی دیوار می تواند از عهده آن برآید. به لطف رتبه‌بندی‌های NEMA، محفظه‌های تابلو برق دیواری را می‌توان با اطمینان انتخاب کرد.

شرکت گواهینامه ایمنی لوبال(UL)

شرکت گواهینامه ایمنی لوبال، لیستی از استانداردها و دستورالعمل ها را برای آخرین محصولات و فناوری‌ها ارائه می دهد.

اهمیت محفظه دیواری تابلو برق

محفظه های دیواری مبتکرانه به دلیل رشد تکنولوژی اهمیت بیشتری پیدا می کنند. با انتخاب نوع جعبه دیواری مناسب، نه تنها در فضا صرفه جویی می کنید، بلکه در هزینه های عملیاتی و تجهیزات نیز مقرون به صرفه عمل می کنید.

محفظه دیواری تابلو برق مناسب چه کاری است؟

تابلو پایه دیواری به عنوان یک ساختار نسبتاً محکم و مطمئن برای ذخیره و محافظت از اجزای حساس مانند تجهیزات الکتریکی عمل می کند.

در همین رابطه بخوانید: تابلو توزیع برق چیست و چه کاربردی دارد؟

مزایای محفظه های دیواری تابلو برق

یکی از اصلی‌ترین مزیت‌های محفظه‌های دیواری این است که به شما کمک می‌کنند تا در فضای محیط به حد کافی صرفه‌جویی کنید. این راهکار، اگر فضای کافی برای محوطه‌های روی زمین ندارید برایتان ایده آل است. همچنین جابجایی تابلوهای ایستاده به محفظه دیواری امنیت و حریم خصوصی بهتری را برای شما به ارمغان می آورد.

تنوع مدل های تابلوهای برق دیواری

در شرایط استثنایی ممکن است نوع خاصی از محفظه تابلو برق دیواری برای نصب مورد نیاز باشد. اما عموماً طیف وسیعی از محفظه های دیواری با کاربردهای متنوع برای شما وجود دارند. در حالت عمومی، به طور کلی ساختار ساده تر اما چند منظوره ای پیش بینی شده است که منجر به ارائه مجموعه ای گسترده تر ای از کاربردهای عملی می گردد.

از محفظه های دیواری در کجا استفاده می شود؟

کاربردهای عملی زیادی برای محفظه های دیواری، از خانگی گرفته تا صنعتی وجود دارند. اما این محفظه ها عمدتاً برای سیستم های الکتریکی داخلی و خارجی استفاده می شود. معمولاً از جعبه های دیواری برای موارد زیر استفاده می شود:

• محافظت از کلیدهای مختلف برق و محفظه های ترمینال
• جای دادن قطعات کامپیوتری که روی قفسه نصب می شوند (سرور، سیستم ضبط تصویر و…)
• مخابرات و مراکز شبکه
• سیستم های کنترل و برق صنعتی مسکن
• تجهیزات امنیتی ضد آب و هوا
• محافظت در برابر اسپری و پاشیدن آب در استخر و سونا
• محافظت از سایر تجهیزات حساس الکتریکی یا سخت افزاری در برابر رطوبت، خاک و سایر خطرات محیطی.

فناوری های به کار رفته در محفظه های دیواری

امروزه با توجه به نیاز مشتریان، انواع مختلفی از تابلو برق دیواری وجود دارد. از جمله این موارد می توان به لیست زیر اشاره نمود:

• محفظه های الکتریکی ضد آب و هوا
• محفظه های دیواری دارای تهویه هوا
• محفظه های الکتریکی دارای گرید IP
• محفظه دیواری فلزی
• جعبه های دیواری دو درب
• جعبه های دیواری با درهای شفاف
• تابلو برق استیل ضد زنگ
• تابلو برق کربنی
• تابلو برق دیواری فایبرگلاس

این تابلوهای برق دیواری همه کاره و کارآمد با کاربردهای مختلف برای نیازهای مختلف نصب، اعم از مسکونی یا تجاری ساخته می شوند.

یک مقاله مفید دیگر در آداک بخوانید: تابلو بانک خازنی و همه کاربردهای آن

تابلو برق دیواری ضد آب و هوا

این مدل یک محفظه دیواری است که می تواند کلیدها، بردهای مدار و سایر اجزای الکتریکی را در خود جای دهد. این محصول برای استفاده در فضای داخلی و خارجی ایده آل است. بسته به تکنولوژی ساخت، هر تابلو دیواری ضد آب دارای رتبه IP متفاوتی است. رتبه‌بندی IP یا رتبه‌بندی حفاظت از ورود نشان می‌دهد که یک آیتم چقدر مانع ورود اجسام خارجی به داخل می‌شود. بهتر است قبل از خرید تابلو برق دیواری از سطح IP آن اطمینان حاصل کنید.

تابلو برق دیواری با سیستم تهویه

این محفظه ها دارای دریچه هایی در پانل های جانبی یا درها یا برش های فلوت دار هستند تا به مدیریت بهتر دمای تجهیزات و اجزای داخل آن کمک کنند. این امر به ویژه برای قطعاتی که گرما تولید می کنند، مانند ترانسفورماتورها، CPU ها، منبع تغذیه، سیستم های پشتیبان باتری و غیره ضروری است. برای اطمینان از اینکه نیازهای خنک کننده مناسب را دریافت کرده اید، ابتدا باید با سازنده یا تامین کننده مشورت کنید. هنگام انتخاب محل نصب، مهم است که در مورد سایر عوامل محیطی مانند ماشین آلات با دمای بالا یا قرار گرفتن در معرض گرمای خورشیدی بدانید.

محفظه الکتریکی قفل شونده

بسیاری از جعبه های دیواری در حال حاضر در بازار دارای عملکرد قفل برای امنیت و حفاظت بیشتر هستند. ارزیابی الزامات سیستم قفل قطعات و محل نصب دیوار قبل از خرید ضروری است. مکانیسم های قفل محبوب در محفظه های دیواری عبارتند از: قفل تک قفل، قفل بادامک، قفل دوبل، قفل و تابلوهای برق دیواری با قابلیت باز شدن سریع.

نتیجه گیری

یک محفظه دیواری عملکردی دوچندان در صرفه جویی در فضا و ذخیره اجزا و محافظت از آنها در برابر آلودگی، گرد و غبار و رطوبت دارد. تابلوهای دیواری انواع مختلفی دارند. به دلیل پیشرفت های فناوری جدید، تجهیزات الکتریکی در مکان های مختلف و غیرسنتی قرار می گیرند. محفظه های دیواری برای اطمینان از حفاظت و امنیت اجزای الکتریکی حیاتی هستند. شرکت آداک بهین نیرو دارای طیف متنوعی از محفظه های دیواری است که به طور خاص برای پاسخگویی به هر نوع نیازی طراحی شده است.
