تابلو برق صنعتی

تابلو برق صنعتی دستگاهی است که به منظور کنترل و پایش توزیع انرژی الکتریکی و همچنین حفاظت از سایر تجهیزات برقی مورد استفاده قرار می گیرد. این سیستم با توجه به گستره ولتاژ کاری، در سه حوزه طبقه بندی می شود. این دسته بندی شامل تابلو برق فشار ضعیف LV با محدود ولتاژ تا 1000 ولت، تابلو برق فشار متوسط MV تا سطح 36 کیلو ولت و تابلو برق فشار قوی HV در سطوح بالای 36000 ولت می باشد. در این مقاله به معرفی تجهیزات داخلی به کار رفته در ساخت تابلو برق فشار ضعیف و فشار متوسط پرداخته ایم. اگر قصد خرید تابلو برق دارید تا پایان این مقاله با ما همراه باشید و این مقاله را به کمک ابزار اشتراک گذاری در پایین صفحه برای دوستان خود نیز ارسال کنید.

تابلو برق کاتز

انواع تابلو برق صنعتی

همانطور که بیان شد، تفاوت عمده این مدل ها، در ولتاژ کاری آن ها می باشد. همچنین معمولاً تابلو فشار ضعیف توان کار تا سطح جریان 7400 آمپر را دارد. این در حالیست که مدل ولتاژ متوسط دارای Rated peak withstand current تا 65 کیلوآمپر است.

تابلو برق فشار ضعیف

تابلو برق فشار ضعیف یا تابلو برق LV یکی از پرکاربردترین انواع تابلوهای برق صنعتی می باشد. این دستگاه بسته به سطح ولتاژ و جریان و محل استفاده می تواند طراحی متفاوتی داشته باشد. دو نوع محبوب از طراحی تابلوی فشار ضعیف Low Voltage Switchgear با طرح سیواکن Sivacon و ریتال Rittal می باشد. مزیت طرح سیواکن در این است که بیشتر برای ابعاد بزرگ و ساختار پیچیده مورد استفاده واقع می شود. در عوض تابلوی ریتال دارای ابعاد کوچک تر است. در نتیجه برای استفاده در مکان های عمومی تر و با محدودیت فضا گزینه ای ایده آل است.

تابلو برق فشار ضعیف MCC آداک

انواع تابلو فشار ضعیف

به دلیل پوشش گستره ولتاژ و جریان اکثر واحدهای کوچک و متوسط تولیدی، صنعتی و عمرانی، تابلو فشار ضعیف در مدل های مختلفی تولید می شود. از جمله این موارد می توان به تابلو برق مرکز کنترل موتور MCC ، مرکز کنترل قدرت PCC، کنترل اتوماسیون Automation control، تابلو حفاظت و کنترل و همچنین تابلو اصلاح ضریب قدرت اشاره کرد. شایان ذکر است که آداک قادر به طراحی و تولید تمام مدل های تابلو فشار ضعیف با استاندارد تایپ تست از معتبرترین آزمایشگاه های سطح دنیا می باشد.

طرح های مختلف تابلو فشار ضعیف

با توجه به تنوع محل نصب و نوع استفاده، دو نوع تابلو برق LV طرح فیکس Fixed switchgear و کشویی Withdrawable قابل طراحی و ساخت هستند. از طرفی می توان تابلو برق فشار ضعیف را در 4 حالت مختلف زیر طراحی و اجرا نمود. برای کسب اطلاعات بیشتر به مقاله تابلو برق فشار ضعیف در وبلاگ آداک مراجعه فرمایید.

  • تابلوهای ایستاده چند منظوره (Multipurpose switchgear)
  • تابلو دیواری (Wall mounted switchgear)
  • تابلو برق روکار (On surface switchboard)
  • تابلو توکار (Flash mounted switchboard)

تابلو Lv طرح سیواکن

تابلو برق فشار متوسط

نوع دیگری از تابلوهای برق که در صنایع گوناگون با مقیاس متوسط و بزرگ، به طور گسترده ای استفاده می شود، تابلو فشار متوسط است. این دستگاه توانایی کار در ولتاژ های بالا هزار ولت را دارد. این سیستم نیز قابلیت طراحی و اجرا به دو صورت ثابت و متحرک (کشویی) دارد. از کاربردهای تابلو MV می توان به کنترل و پایش انرژی الکتریکی در نیروگاه ها، میادین نفت و گاز، صنایع تولیدی، پتروشیمی ها، سدسازی و عمران و مجتمع های مسکونی بزرگ مقیاس دارد.

تابلو برق فشار متوسط طرح کشویی آداک

انواع تابلو برق فشار متوسط

در زمینه تابلو MV مطالب جذاب و کاملی در مقاله تابلو برق فشار متوسط آداک برای شما آماده کرده ایم. بنابراین در صورت تمایل می توانید مطالب تکمیلی را در آن مقاله پیدا کنید. اما برای آشنایی خوب است بدانید این دستگاه در انواع متال کلد Metal Clad ، متال انکلوزد Metal Enclosed ، تابلو برق پد شده، تابلو فشار متوسط زیرسطحی و غیره وجود دارند. از طرفی معمولاً در تابلو های MV از انواع عایق استفاده می کنند. از جمله این دستگاه ها می توان به تابلو برق عایق گاز و تابلو برق عایق هوا یا تابلو AIS اشاره نمود. در تابلو GIS از گاز SF6 به عنوان عایق استفاده می کنند.

استاندارد type test معتبرترین گواهی تضمین کیفیت تابلو برق صنعتی است.

تابلو برق متال انکلوزد

تابلو متال انکلوزد به طور کلی دارای یک بدنه فلزی ایستاده است. این سیستم همچنین سه محفظه دارد. بخش جلویی Front section برای جانمایی کلید اتوماتیک برق یا مدار شکن، محفظه بالایی برای بستن باس بارها و بخش پشتی که برای وصل کردن ترانسفورماتور جریان و انواع کابل ها مورد استفاده واقع می شود. ساختار تابلو Metal Enclosed به گونه ای است که عملیات تعمیر و نگهداری در آن به راحتی انجام می شود. در طراحی این مدل باید دقت نمود تا آرایش مناسب اینترلاک به خوبی رعایت شود. در همین رابطه می توانید به مقاله مربوطه در وبلاگ آداک مراجعه فرمایید.

تابلو برق متال انکلوزد metal enclosed

metal enclosed switchgear

کاربردهای تابلو برق صنعتی

از مدل های مختلف تابلو برق صنعتی در پروژه های مختلف نیروگاهی، پروژه های نفت و گاز، پتروشیمی، تولیدی و صنعتی، سدسازی و عمرانی، ایستگاه های مترو، پالایشگاه ها و پروژه های سازمانی و ساختمانی استفاده می شود. این دسته بندی می تواند صرفاً معطوف به استفاده از تابلوهای برق فشار متوسط باشد یا ترکیبی از تابلوهای Lv و Mv باشد. آنچه که در این زمینه تعیین کننده است، طرح مهندسی و نقشه های مربوطه است. این کار در آداک با اعزام کارشناسان فنی خبره به سایت پروژه مشتریان محترم انجام می شود.

تابلو برق فشار متوسط صنعتی

استاندارد تابلو برق

سازوکار اجرایی و طراحی تابلو برق توسط کمیسیون بین المللی الکتروتکنیک International Electrotechnical Commission با علامت اختصاری IEC تعیین می شود. این یک سازمان بین المللی استاندارد است که پروتکل های بین المللی را برای همه فناوری های الکتریکی، الکترونیکی و موارد مرتبط را که در مجموع به عنوان “فناوری الکتریکی” شناخته می شود، تهیه و منتشر می‌کند. در این خصوص، برای تابلو MV استاندارد IEC62271-200 مورد استفاده قرار می گیرد. برای تابلو فشار ضعیف نیز استاندارد IEC 61439 معیار می باشد. اگر علاقمند به مطالعه بیشتر در زمینه این استانداردها هستید، به وبلاگ آداک مراجعه فرمایید.

درجه حفاظت در تابلو برق

یک تابلو برق صنعتی به دلیل حساسیت و وظیفه مهمی که بر عهده دارد، باید بتواند شرایط محیطی را طبق ضوابط خاصی تحمل کند. به طور کلی، تابلوهای برق ساخت آداک توان پوشش درجه حفاظت IP4X و IP5X را دارند. ویژگی های اضافی مانند تایپ تست Internal arc، مقاومت در برابر زلزله و غیره نیز در محصولات این شرکت گنجانده شده اند.

تست تابلو برق صنعتی

انواع تست های روتین تابلو برق در آداک انجام می شود

تجهیزات داخلی تابلو برق صنعتی

یک تابلو برق صنعتی شامل طیف وسیعی از تجهیزات الکتریکی و مکانیکی شامل موارد ذیل می باشد:

کابل های ورودی / باس بارها

جنس کابل به کار رفته به عنوان ورودی تابلو برق صنعتی، خصوصاً از نوع کوچک مقیاس، می تواند از نوع XLPE یا ERP باشد. از طرفی برای تابلو های برق با ظرفیت بالا، عمدتاً از باس بار استفاده می شود. در این صورت، جنس فلز می تواند از مس یا آلومینیوم باشد. باس بارها خیلی نزدیک به هم قرار می گیرند.

به خاطر اثر تشدید (رزونانس) ناشی از عبور جریان قوی در باس بار، باید فرکانس رزونانس طوری محاسبه شود که به 100 هرتز نزدیک نباشد.

سیستم باس بار در تابلو برق صنعتی

تجهیزات خروجی تابلو برق

آنچه که از تابلو برق خارج می شود می تواند شامل موارد ذیل باشد:

  • کابل های عایق بندی شده
  • میله های عایق بندی شده
  • سیستم های ترانکینگ باسبار
  • کابل های پوستی فلزی (MIMS) عایق بندی شده معدنی
  • کابل های مقاوم در برابر آتش

کنتاکتورها

کنتاکتور یک قطعه ساده در تابلو برق صنعتی به شمار می رود. در واقع این یک دستگاه سوئیچینگ برقی است که به طور کلی توسط جریان کاهش یافته از طریق سولونوئید، بسته نگه داشته می شود. انواع مختلفی از کنتاکتورها را می توان برای کاربردهای خاص (به عنوان مثال: روشن کردن موتور، خازن های سوئیچینگ و غیره) استفاده نمود.

کنتاکتور در تابلوهای برق صنعتی

ویژگی های یک کنتاکتور با پارامترهای زیر مشخص می شود:

  • مدت زمان عملکرد ،
  • محل استفاده
  • تعداد چرخه های شروع / توقف در ساعت
  • استقامت مکانیکی و الکتریکی.

کنتاکتورها برای چرخه های باز و بسته کردن های بسیار زیاد به کار می روند. این قطعات معمولا با کلید های فشاری خاموش/روشن کنترل می شوند.

کلید چاقویی Knife switch

کلیدهای چاقویی یا نایف سوپیچ در تابلو برق MV برای جدا کردن تجهیزات خاص یا فیدرها برای نگهداری یا اهداف دیگر استفاده می شود. این کلیدها در شرایط بدون بار و به صورت دستی کار می کنند و یا در تاسیسات کنترل از راه دور، توسط موتور یا هوای فشرده فعال می شوند. تیغه های کلید چاقویی در حالت ایستاده یا معلق، باید از حرکت خود به خود تحت وزن خود جلوگیری کنند. بنابراین هنگام تصمیم گیری در مورد ابعاد تابلو برق صنعتی باید اندازه فیزیکی این نوع کلیدها در نظر گرفته شود.

سوئیچ قطع بار Load break switch

این وسیله یک کلید قطع غیراتوماتیک دو موقعیتی (قطع/وصل) است. معمولاً هدف استفاده از این کلید، سهولت کار برای اپراتور دستگاه است. این کلید برای قطع و وصل جریان در حالت عادی استفاده می شود. بنابراین نمی تواند حفاظتی را برای مداری که تحت کنترل اش است ایجاد کند. مشخصات آن با فرکانس عملکرد سوئیچ (حداکثر 600 دور در ساعت)، مقاومت الکتریکی و مکانیکی، ایجاد جریان و ظرفیت شکست، در شرایط عادی یا غیرعادی تعیین می شود.

load breaker

کلید ارت

کلید ارت Earth switch معمولاً در تابلو برق صنعتی مورد استفاده واقع می شوند. هنگام جدا کردن هر یک از فیدرها (ورودی یا خروجی) برای نگهداری، باید فیدر را با بستن کلید ارت برای تخلیه هرگونه بار الکتریکی به زمین وصل نمود تا هرگونه بار الکتریکی احتمالی تخلیه شود و از بروز آسیب به اپراتور یا تجهیزات جلوگیری به عمل آید.

قبل از هرگونه بازرسی و تعمیر و نگهداری، باید از اتصال صحیح کلید ارت به زمین اطمینان حاصل نمود.

کلید برق (Circuit breaker)

کلید برق با نام های دیگر قطع کننده مدار یا مدار شکن یک سوئیچ برقی است که می تواند به طور همزمان تمام عملکردهای اساسی لازم یعنی جداسازی، کنترل و حفاظت را در یک تابلو برق صنعتی برآورده کند. برای سطوح ولتاژی پایین (کمتر از 1000 ولت) قطع کننده های مدار از نوع AIR-BREAK با استفاده از اصل “دی-یون” در شبکه های مجزای فلزی قرار گرفته اند. تابلو های برق مدرن دارای مدار قطع کننده مدار MCCB برای سطوح های بالاتر جریان (بیش از حدود 100 آمپر) و برای سطوح پایین تر (کمتر از 100 آمپر) هستند. کلید های MCB معمولاً در تابلو برق های کوچک و ساختمانی مورد استفاده قرار می گیرند.

قطع کننده مدار در تابلو برق صنعتی

پارامترهای معرف یک سیرکویت بریکر (Circuit breaker)

اجزای کلید برق شامل: سطوح تماس ثابت و متحرک و محفظه تقسیم قوس (Arc dividing champers)

مکانیزم اتصال: توسط دستگاه قطع کننده در شرایط غیرطبیعی جریان باز می شود. این مکانیزم همچنین به دسته اصلی قطع کننده مدار متصل است.

دستگاه محرک مکانیزم Trip

دستگاه مغناطیسی حرارتی که در آن یک بیمتال حرارتی شرایط اضافه بار را تشخیص می دهد. در حالیکه یک پین ضربه گیر الکترومغناطیسی که در سطوح جریان کار می کند به شرایط اتصال کوتاه می رسد.

رله الکترونیکی: از ترانسفورماتورهای جریان که هر کدام از آن ها در یک فاز نصب می شود.

ماژول های اضافی را می توان به قطع کننده مدار اضافه کرد تا برای ارائه ویژگی های دیگری مانند تشخیص حساس (30 میلی آمپر)، کنترل از راه دور و نشانگر (خطای خاموش -روشن) و همچنین قطع کننده های مدار صنعتی بزرگ مقیاس شامل سطوح جریان بالا که دارای کارکردهای ارتباطاتی و الکترونیکی متعدد است.

انواع کلیدهای برق شامل کلید مینیاتوری، کلید کمپکت اتوماتیک، کلید RCD و RCBO وجود دارند.

انوع کلید برق اتوماتیک

در وبلاگ آداک، مقالات مختلفی در زمینه معرفی کلید اتوماتیک، نحوه کارکرد، تست های روتین و انواع آن وجود دارد. شما عزیزان می توانید از منوی اخبار و مقالات به راحتی به این مقالات به صورت رایگان دسترسی داشته باشید. در عین حال به عنوان یک معرفی اجمالی در اینجا کلید برق روغنی یا Oil Circuit Breaker و کلید خلا Vaccum Circuit Breaker را معرفی می کنیم.

کلید روغنی چیست؟

مکانیزم عملکرد کلید روغنی ساده است. چون خاصیت عایقی روغن از هوا بهتر است، در این کلید، کانتکت های ثابت و متحرک در روغن غوطه ور هستند. در صورت بروز قوس الکتریکی، روغن بخار شده و در گاز هیدروژن تجزیه می شود. سپس حباب هیدروژن ایجاد می شود. این حباب فشرده، از برخورد مجدد قوس در نقطه صفر چرخه جلوگیری به عمل می آورد. کلید روغنی یکی از تجهیزات با سابقه استفاده قدیمی در تابلوهای برق به شمار می رود.

کلید روغنی

کلید روغنی در تابلو برق صنعتی

کلید خلا VCB

نوع دیگری از کلید های بریکر به نام کلید خلا وجود دارند که کلید VCB هم معروف هستند. از این فناوری بیشتر در تابلو فشار متوسط استفاده می کنند. خاموش شدن آرک در این تجهیز، در خلا اتفاق می افتد. فشار داخلی یک کلید خلا در محدوده 6 تا 10 بار حفظ می شود. محفظه پیرامون این کلید از جنس استیل است. این کلید دارای یک کنتاکت ثابت و یک کنتاکت متحرک و قطع کننده وکیوم می باشد. این مدل، به عنوان قابل اطمینان ترین روش قطع جریان در تابلو برق به شمار می رود. طول عمر آن زیاد و خطر آتش سوزی در آن بسیار نادر است. برای کسب اطلاعات بیشتر می توانید به مقاله کلید خلا در وبلاگ آداک مراجعه فرمایید.

مدارشکن وکیوم کلید قطع

اجزای به کار رفته در کلید خلا

فیوزهای الکتریکی

یکی از تجهیزات پرکاربرد در تابلو برق صنعتی فیوزها می باشند. این وسیله به منظور قطع جریان در حالت اضافه بار مورد استفاده قرار می گیرد. از انواع آن می توان به فیوز های HRC و فیوز اضافه بار اشاره نمود. حالت ترکیبی این دو مدل را CFS می نامند که از نظر اقتصادی بسیار مقرون به صرفه هستند. اگر در خصوص این وسیله کنجکاو هستید، می توانید به مقاله تخصصی آن در بخش اخبار و مقالات آداک مراجعه فرمایید.

فیوز hrc

HRC fuse or high rupturing capacity fuse

رله های محافظتی

هدف نهایی رله محافظ این است که یک عنصر معیوب سیستم را در اسرع وقت قطع کند. رله های مختلفی وجود دارد که برای محافظت از تجهیزات مختلف پست کمپکت شامل ترانسفورماتورها، ورودی ها، فیدرها، خازن ها، ژنراتورها، موتورها و غیره استفاده می شود.

رله در تابلو برق

تجهیزات اندازه گیری در تابلو برق صنعتی

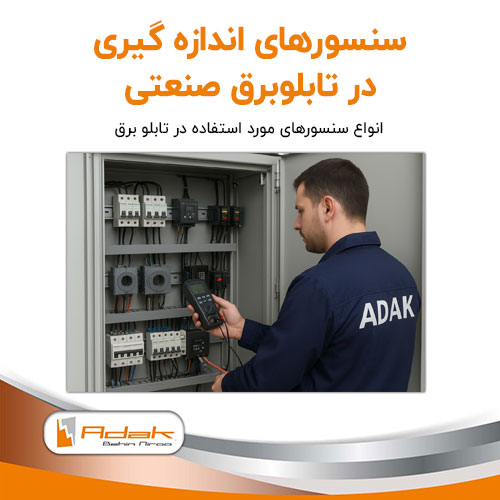

اندازه گیری در تابلو برق صنعتی معمولاً شامل: ولتاژ خط و فاز، جریان خط در هر فاز ، توان کل، اندازه گیری ضریب توان و غیره است. جریان توسط یک ترانسفورماتور CT سنجیده می شود. در SWB ها دو ترانسفورماتور وجود دارد: یکی برای محافظت و دیگری برای اندازه گرفتن سطح جریان به کار می رود.

سایر تجهیزات تابلو برق نوع صنعتی

از دیگر قطعات الکترومکانیکی که در ساخت تابلو برق استفاده می شود، می توان به موارد ذیل اشاره نمود.

  • کلید MPCB
  • کلید MCB (مینیاتوری)
  • میکرو سوئیچ ها
  • انواع سنسور ها
  • مقره پلاستیکی
  • کلید کمپکت اتوماتیک MCCB
  • کلیدهای بی متال نوع سه فاز و تک فاز
  • انواع چراغ ها و کلیدها
  • پوش باتن

MCCB switch in switchgear

روش تعمیر و نگهداری تابلوهای برق

این وسیله معمولاً به صورت بدون وقفه زیر بار است. بنابراین به عنوان یک سیستم برقی در خطر خرابی و آتش سوزی و استهلاک ناشی از کار دائمی قرار دارد. به منظور جلوگیری از بروز آسیب برای پرسنل و تجهیزات داخلی، باید پروتکل تعمیر و نگهداری تابلو برق رعایت شود. بر این اساس موارد زیر به صورت دوره ای باید مورد سنجش و بررسی قرار گیرند. در تصویر زیر، شاهد سرویس و تست تابلو برق هستیم. این کار به طول عمر و صحت کارکرد دستگاه کمک شایانی می کند.

تست عایق /دی الکتریک بازرسی چشمی روغن کاری آچارکشی
تست اینترنال آرک تست اتصال کابل/ مقره کنترل رله ها نظافت داخلی و خارجی



سرویس ادواری تابلو برق

دانلود PDF مقاله تابلو برق صنعتی

برای سهولت کار شما کاربر گرامی، نسخه pdf این مقاله را آماده کرده ایم. برای دانلود کافیست روی دکمه زیر کلیک کنید.

دانلود مقاله تابلو برق pdf
